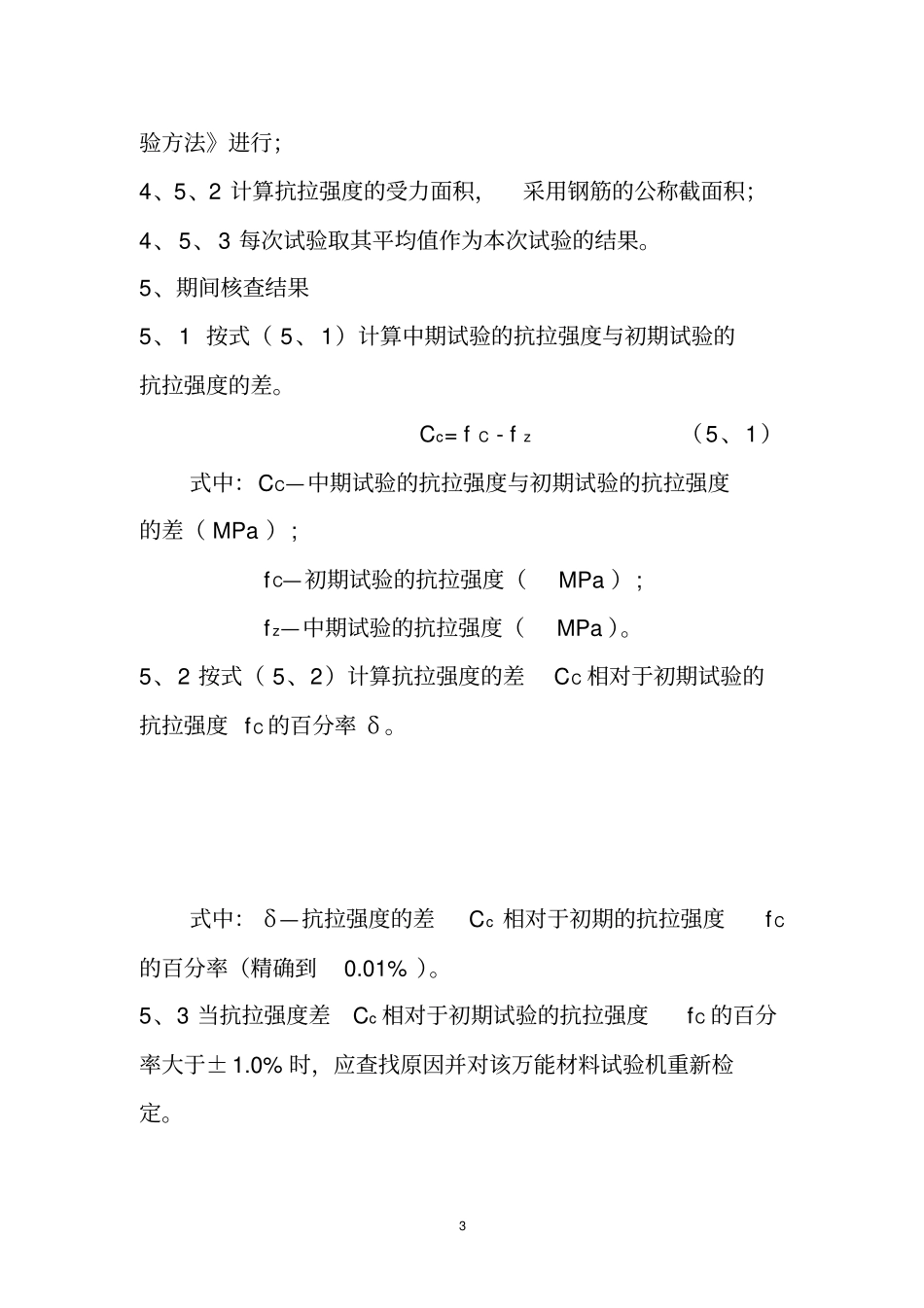

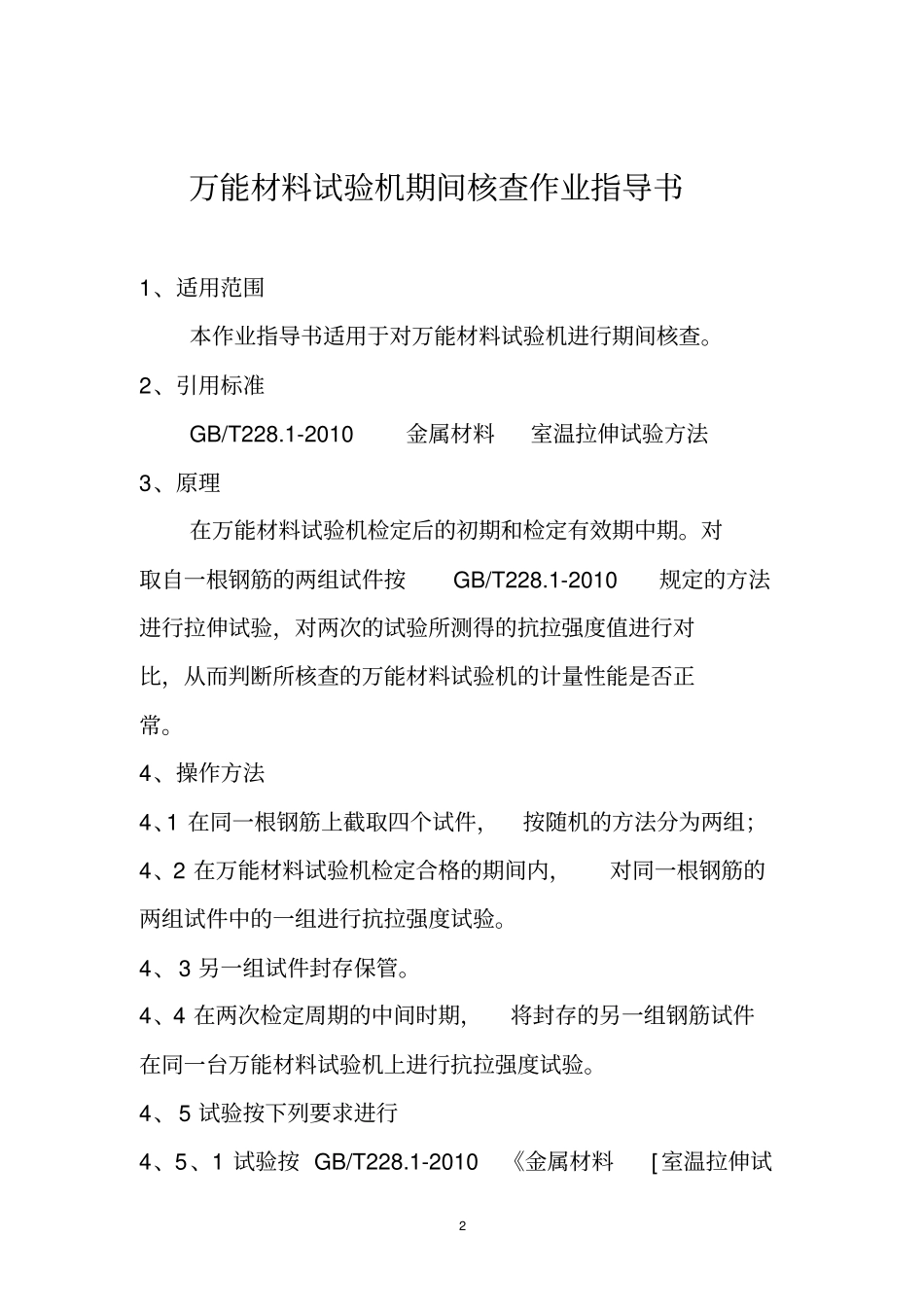

1 万能材料试验机期间核查作业指导书编制部门：本项目工地试验室审核： 胡高峰批准： 黄辉实施日期： 2015 年 8 月 20 日105 国道三角元至太和段太和颍河三桥加宽工程工地试验室2 万能材料试验机期间核查作业指导书1、适用范围本作业指导书适用于对万能材料试验机进行期间核查。2、引用标准GB/T228.1-2010 金属材料室温拉伸试验方法3、原理在万能材料试验机检定后的初期和检定有效期中期。对取自一根钢筋的两组试件按GB/T228.1-2010规定的方法进行拉伸试验，对两次的试验所测得的抗拉强度值进行对比，从而判断所核查的万能材料试验机的计量性能是否正常。4、操作方法4、1 在同一根钢筋上截取四个试件，按随机的方法分为两组；4、2 在万能材料试验机检定合格的期间内，对同一根钢筋的两组试件中的一组进行抗拉强度试验。4、3 另一组试件封存保管。4、4 在两次检定周期的中间时期，将封存的另一组钢筋试件在同一台万能材料试验机上进行抗拉强度试验。4、5 试验按下列要求进行4、5、1 试验按 GB/T228.1-2010《金属材料[ 室温拉伸试3 验方法》进行；4、5、2 计算抗拉强度的受力面积，采用钢筋的公称截面积；4、5、3 每次试验取其平均值作为本次试验的结果。5、期间核查结果5、1 按式（ 5、1）计算中期试验的抗拉强度与初期试验的抗拉强度的差。Cc= f C - f z（5、1）式中：CC—中期试验的抗拉强度与初期试验的抗拉强度的差（ MPa ）; f C—初期试验的抗拉强度（MPa ）; f z—中期试验的抗拉强度（MPa ）。5、2 按式（ 5、2）计算抗拉强度的差CC 相对于初期试验的抗拉强度 f C 的百分率 δ 。式中： δ—抗拉强度的差Cc 相对于初期的抗拉强度f C的百分率（精确到0.01% ）。5、3 当抗拉强度差Cc 相对于初期试验的抗拉强度fC 的百分率大于± 1.0% 时，应查找原因并对该万能材料试验机重新检定。4 105 国道三角元至太和段太和颍河三桥加宽工程工地试验室万能材料试验机期间核查试验记录记录编号：THSQQJHC-001 被核查设备名称电液式数显万能材料试验机检定日期2015.08.17 被核查设备型号WES-300B 设备档案编号SQ-LX-002 初期试验日期2015.11.09 中期试验日期2016.04.27 核查用试验钢筋规格12mm 核查用试验钢筋型号HRB400 期间核查依据《万能材料试验机期间核查作业指导书》初期试验记录试件编号公称直径（mm ）极限荷载 (kN) 抗拉强度(MPa) 抗拉强度平均值(MPa) QJHC-01 12 72.01...
