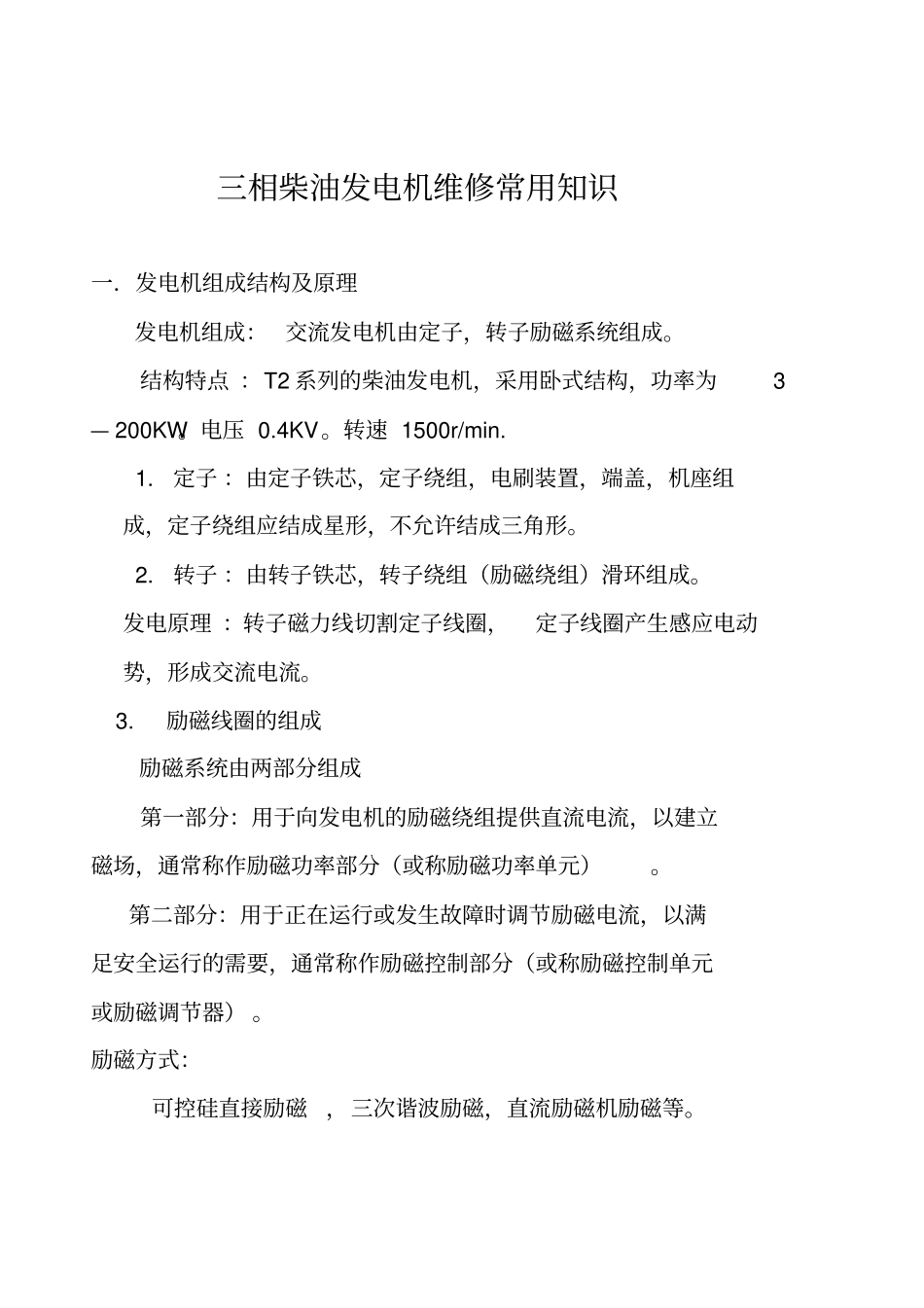

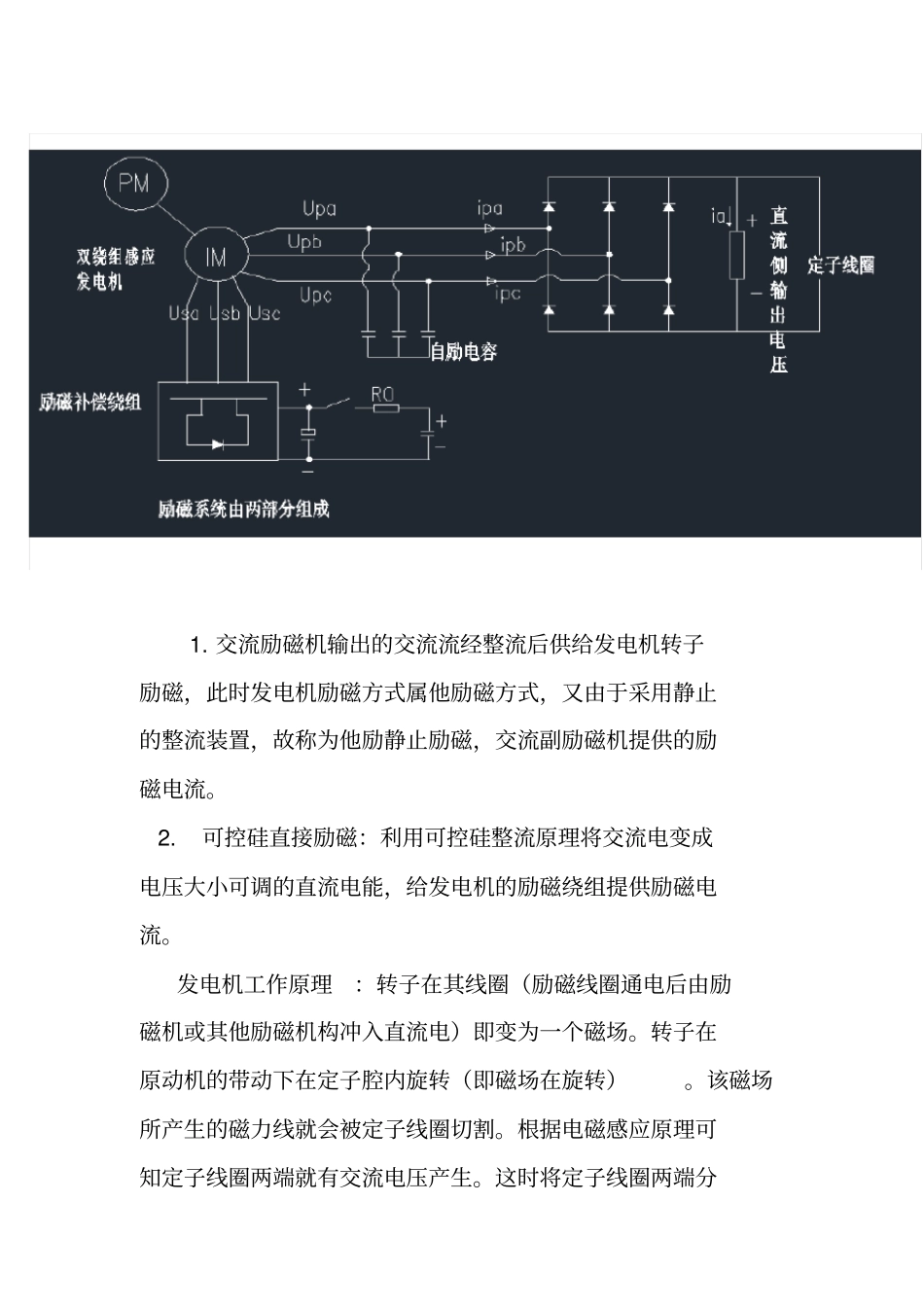

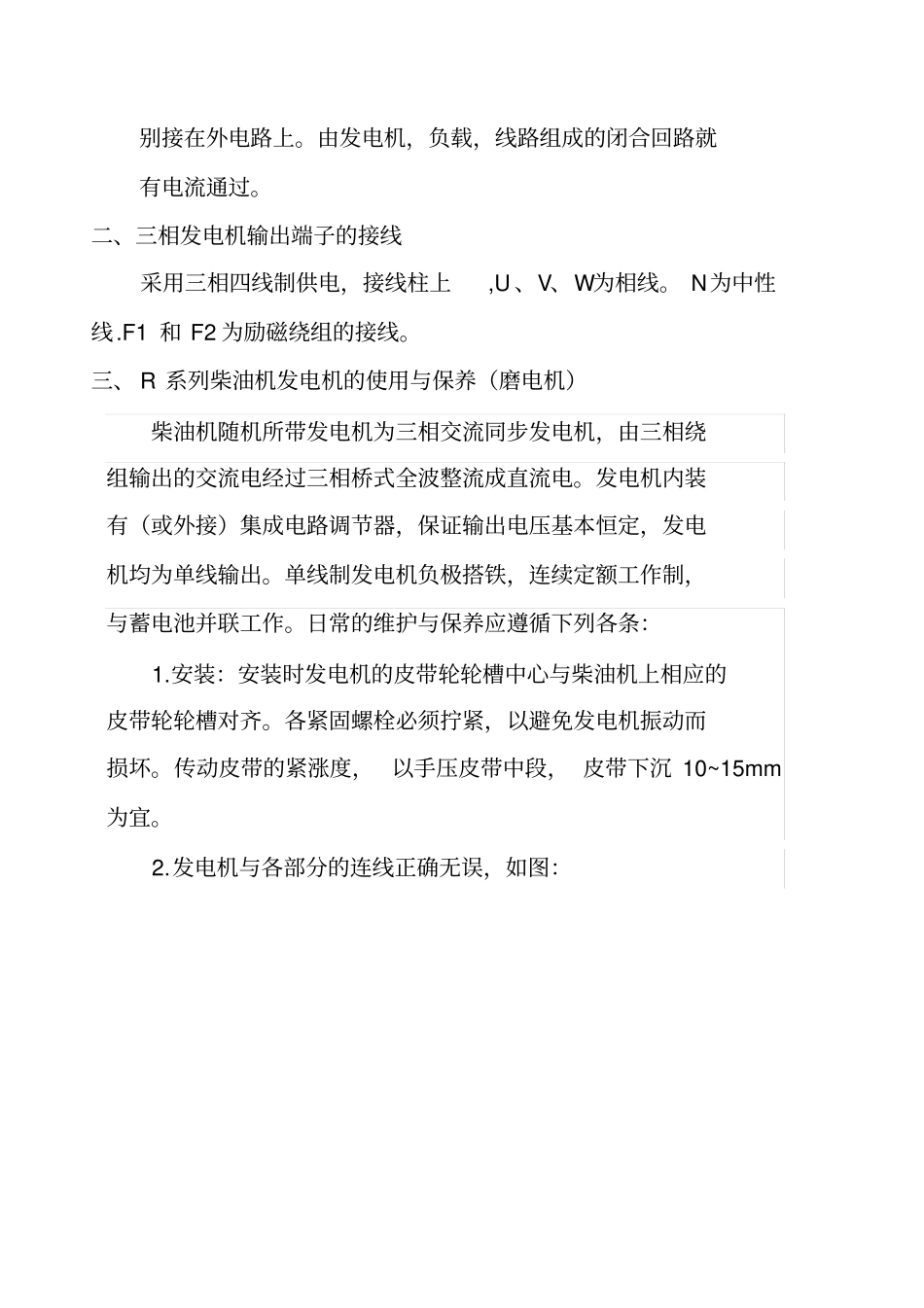

三相柴油发电机维修常用知识一．发电机组成结构及原理发电机组成： 交流发电机由定子，转子励磁系统组成。结构特点 ：T2 系列的柴油发电机，采用卧式结构，功率为3— 200KW。电压 0.4KV。转速 1500r/min. 1.定子 ：由定子铁芯，定子绕组，电刷装置，端盖，机座组成，定子绕组应结成星形，不允许结成三角形。 2.转子 ：由转子铁芯，转子绕组（励磁绕组）滑环组成。发电原理 ：转子磁力线切割定子线圈，定子线圈产生感应电动势，形成交流电流。 3.励磁线圈的组成励磁系统由两部分组成第一部分：用于向发电机的励磁绕组提供直流电流，以建立磁场，通常称作励磁功率部分（或称励磁功率单元）。第二部分：用于正在运行或发生故障时调节励磁电流，以满足安全运行的需要，通常称作励磁控制部分（或称励磁控制单元或励磁调节器） 。励磁方式：可控硅直接励磁，三次谐波励磁，直流励磁机励磁等。1. 交流励磁机输出的交流流经整流后供给发电机转子励磁，此时发电机励磁方式属他励磁方式，又由于采用静止的整流装置，故称为他励静止励磁，交流副励磁机提供的励磁电流。 2.可控硅直接励磁：利用可控硅整流原理将交流电变成电压大小可调的直流电能，给发电机的励磁绕组提供励磁电流。发电机工作原理：转子在其线圈（励磁线圈通电后由励磁机或其他励磁机构冲入直流电）即变为一个磁场。转子在原动机的带动下在定子腔内旋转（即磁场在旋转）。该磁场所产生的磁力线就会被定子线圈切割。根据电磁感应原理可知定子线圈两端就有交流电压产生。这时将定子线圈两端分别接在外电路上。由发电机，负载，线路组成的闭合回路就有电流通过。二、三相发电机输出端子的接线采用三相四线制供电，接线柱上,U 、V、W为相线。 N为中性线.F1 和 F2 为励磁绕组的接线。三、 R 系列柴油机发电机的使用与保养（磨电机）柴油机随机所带发电机为三相交流同步发电机，由三相绕组输出的交流电经过三相桥式全波整流成直流电。发电机内装有（或外接）集成电路调节器，保证输出电压基本恒定，发电机均为单线输出。单线制发电机负极搭铁，连续定额工作制，与蓄电池并联工作。日常的维护与保养应遵循下列各条：1.安装：安装时发电机的皮带轮轮槽中心与柴油机上相应的皮带轮轮槽对齐。各紧固螺栓必须拧紧，以避免发电机振动而损坏。传动皮带的紧涨度， 以手压皮带中段， 皮带下沉 10~15mm为宜。2.发电机与各部分的连线正确无误，如图：图：柴油仪表盘接线图3.柴油机转速...
