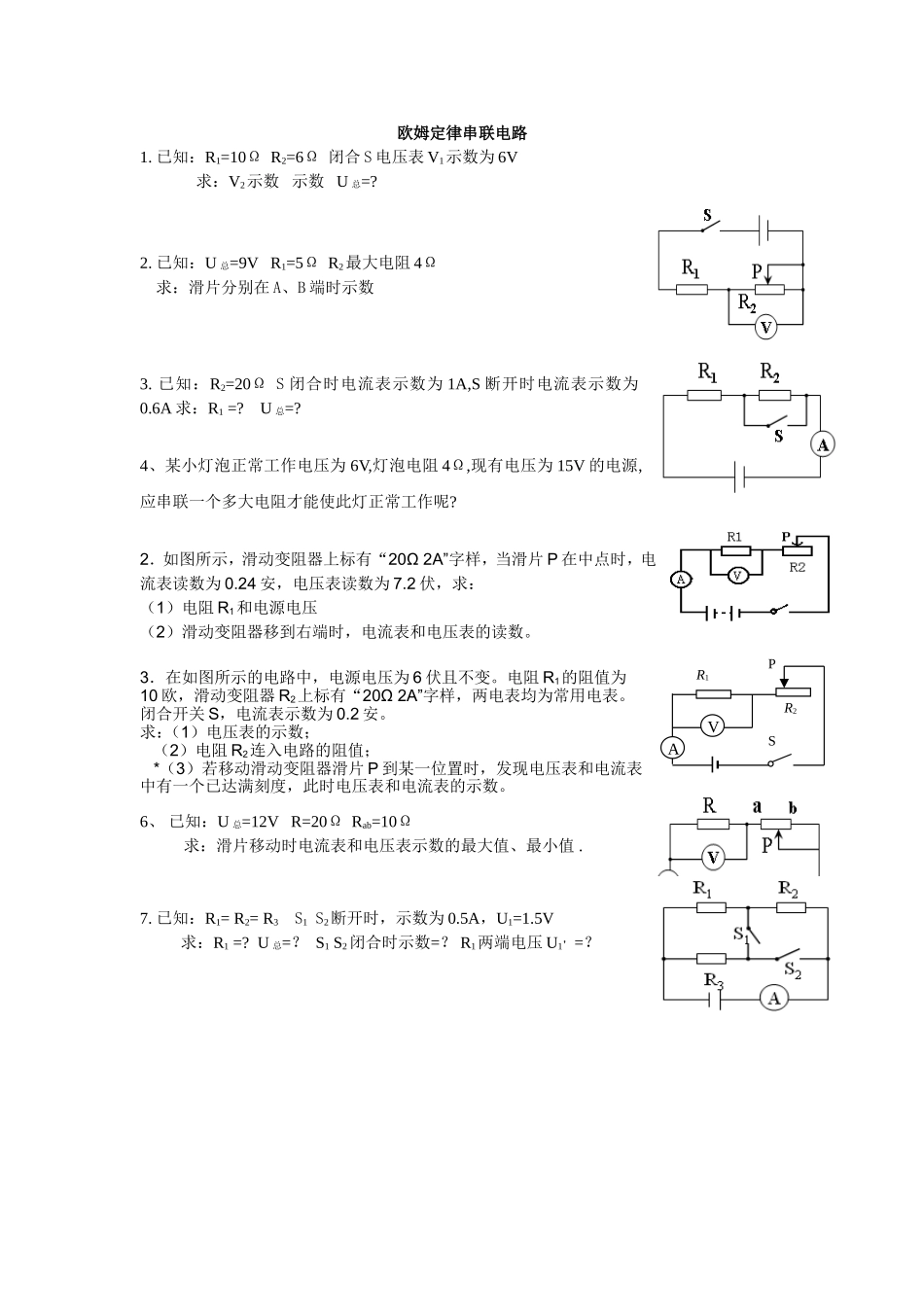

欧姆定律串联电路1. 已知:R1=10Ω R2=6Ω 闭合 S 电压表 V1示数为 6V求:V2示数 示数 U 总=?2. 已知:U 总=9V R1=5Ω R2最大电阻 4Ω求:滑片分别在 A、B 端时示数3. 已知:R2=20Ω S 闭合时电流表示数为 1A,S 断开时电流表示数为0.6A 求:R1 =? U 总=?4、某小灯泡正常工作电压为 6V,灯泡电阻 4Ω,现有电压为 15V 的电源,应串联一个多大电阻才能使此灯正常工作呢? 2.如图所示,滑动变阻器上标有“20Ω 2A”字样,当滑片 P 在中点时,电流表读数为 0.24 安,电压表读数为 7.2 伏,求:(1)电阻 R1和电源电压(2)滑动变阻器移到右端时,电流表和电压表的读数。3.在如图所示的电路中,电源电压为 6 伏且不变。电阻 R1的阻值为10 欧,滑动变阻器 R2上标有“20Ω 2A”字样,两电表均为常用电表。闭合开关 S,电流表示数为 0.2 安。求:(1)电压表的示数; (2)电阻 R2连入电路的阻值; *(3)若移动滑动变阻器滑片 P 到某一位置时,发现电压表和电流表中有一个已达满刻度,此时电压表和电流表的示数。6、 已知:U 总=12V R=20Ω Rab=10Ω 求:滑片移动时电流表和电压表示数的最大值、最小值 . 7. 已知:R1= R2= R3 S1 S2断开时,示数为 0.5A,U1=1.5V求:R1 =? U 总=? S1 S2闭合时示数=? R1两端电压 U1, =?R1SR2PVA
