探究电路填空选择VIP免费

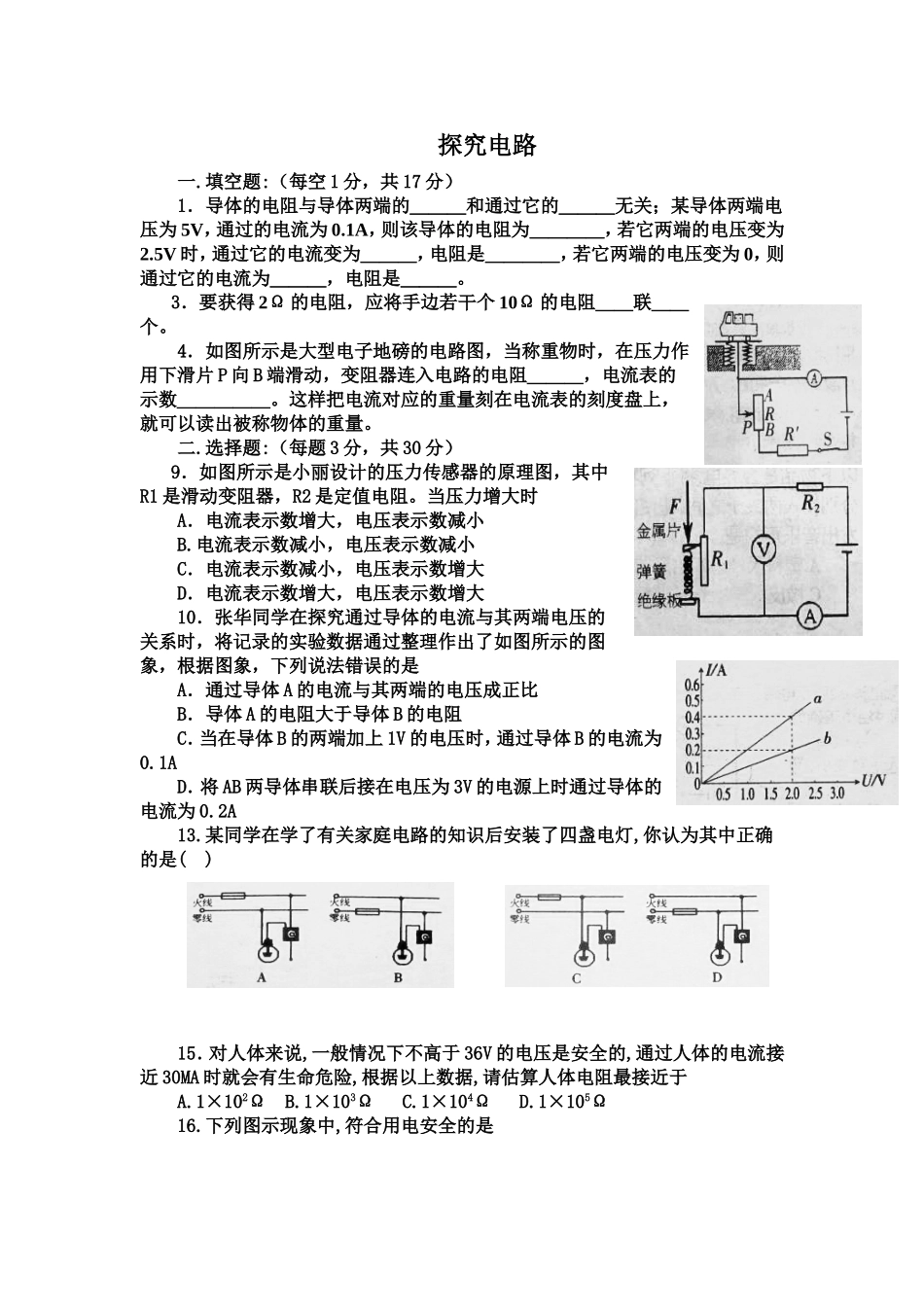

探究电路一.填空题:（每空 1 分，共 17 分）1．导体的电阻与导体两端的＿＿＿和通过它的＿＿＿无关；某导体两端电压为 5V，通过的电流为 0.1A，则该导体的电阻为＿＿＿＿，若它两端的电压变为2.5V 时，通过它的电流变为＿＿＿，电阻是＿＿＿＿，若它两端的电压变为 0，则通过它的电流为＿＿＿，电阻是＿＿＿。3．要获得 2Ω 的电阻，应将手边若干个 10Ω 的电阻＿＿联＿＿个。4．如图所示是大型电子地磅的电路图，当称重物时，在压力作用下滑片 P 向 B 端滑动，变阻器连入电路的电阻＿＿＿，电流表的示数＿＿＿＿＿。这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。二.选择题:（每题 3 分，共 30 分）9．如图所示是小丽设计的压力传感器的原理图，其中R1 是滑动变阻器，R2 是定值电阻。当压力增大时A．电流表示数增大，电压表示数减小B.电流表示数减小，电压表示数减小C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数增大10．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是A．通过导体 A 的电流与其两端的电压成正比B．导体 A 的电阻大于导体 B 的电阻C．当在导体 B 的两端加上 1V 的电压时，通过导体 B 的电流为0.1AD．将 AB 两导体串联后接在电压为 3V 的电源上时通过导体的电流为 0.2A13.某同学在学了有关家庭电路的知识后安装了四盏电灯,你认为其中正确的是()15．对人体来说,一般情况下不高于 36V 的电压是安全的,通过人体的电流接近 30MA 时就会有生命危险,根据以上数据,请估算人体电阻最接近于 A.1×102Ω B.1×103Ω C.1×104Ω D.1×105Ω16.下列图示现象中,符合用电安全的是A ．电器失火时先断一电源B ．湿衣服凉在电线上C ．用湿布擦电器D ．家用电器未加接地线13. 如图中的滑动变阻器 R’的阻值是 200Ω，电阻 R1=300Ω,电源的电压是 6V 且保持不变，当滑动变阻器的滑片从 a 端滑到 b 端，电压表示数的变化是（ ）A．6V~0V B．6~2.4V C．6V~3.6V D．3.6V~2.4V24.如图所示的电路中，A1和 A2是两个完全相同的电流表，均有“0~0.6A”、“0~3A”两个量程，开关 S 闭合后，两表均有正常的示数，且指针的偏转角度相同，则 R1: R2为 （ ）A. 1:4 B. 4:1 C. 1:5 D.5:16、如图 2 所示的电路中，若把电流表和电压表的位置对调，则：A....
