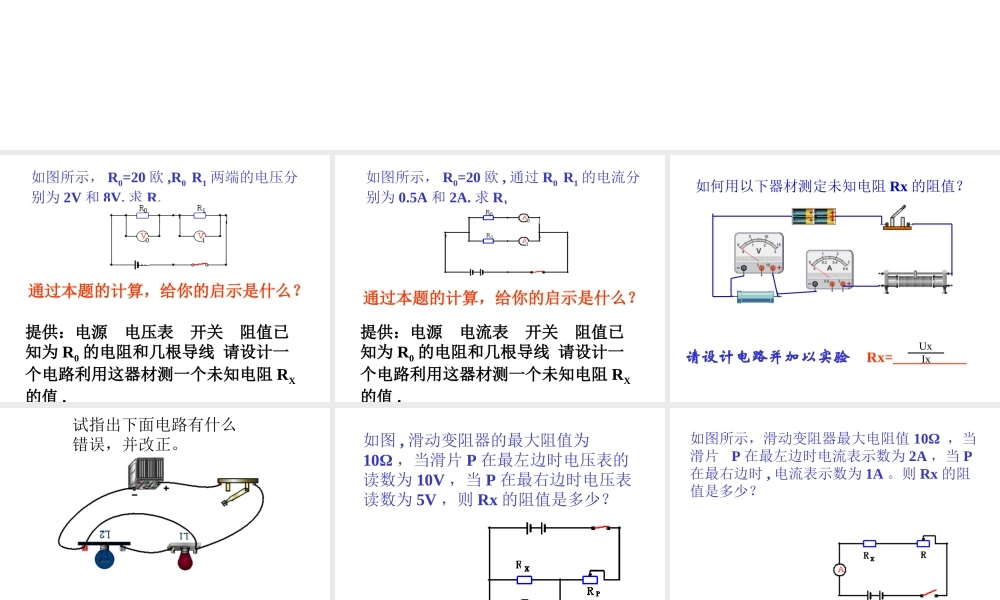

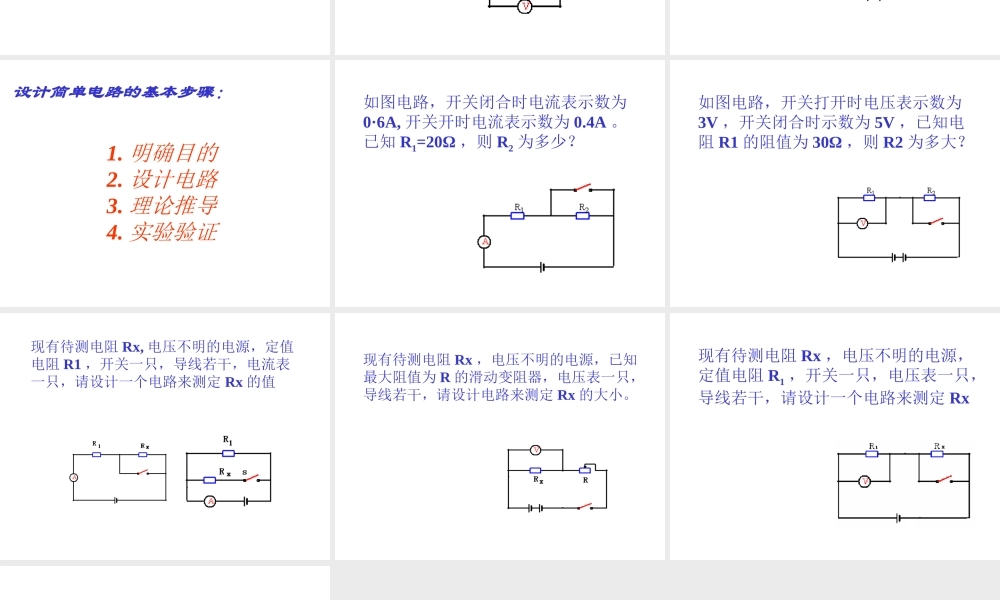

简单电路的设计 湖北省建始县官店民族中学 陈楚国 如图所示， R0=20 欧 ,R0 R1 两端的电压分别为 2V 和 8V, 求 R1通过本题的计算，给你的启示是什么？提供：电源 电压表 开关 阻值已知为 R0 的电阻和几根导线 请设计一个电路利用这器材测一个未知电阻 RX的值 . 如图所示， R0=20 欧 , 通过 R0 R1 的电流分别为 0.5A 和 2A. 求 R1通过本题的计算，给你的启示是什么？提供：电源 电流表 开关 阻值已知为 R0 的电阻和几根导线 请设计一个电路利用这器材测一个未知电阻 RX的值 . 如何用以下器材测定未知电阻 Rx 的阻值？请设计电路并加以实验Rx=__________UxIx 试指出下面电路有什么错误，并改正。 如图 , 滑动变阻器的最大阻值为10Ω ，当滑片 P 在最左边时电压表的读数为 10V ，当 P 在最右边时电压表读数为 5V ，则 Rx 的阻值是多少？ 如图所示，滑动变阻器最大电阻值 10Ω ，当 滑片P 在最左边时电流表示数为 2A ，当 P在最右边时 , 电流表示数为 1A 。则 Rx 的阻值是多少？ 设计简单电路的基本步骤： 1. 明确目的2. 设计电路3. 理论推导4. 实验验证 如图电路，开关闭合时电流表示数为0·6A, 开关开时电流表示数为 0.4A 。已知 R1=20Ω ，则 R2 为多少？ 如图电路，开关打开时电压表示数为3V ，开关闭合时示数为 5V ，已知电阻 R1 的阻值为 30Ω ，则 R2 为多大？ 现有待测电阻 Rx, 电压不明的电源，定值电阻 R1 ，开关一只，导线若干，电流表一只，请设计一个电路来测定 Rx 的值 现有待测电阻 Rx ，电压不明的电源，已知最大阻值为 R 的滑动变阻器，电压表一只，导线若干，请设计电路来测定 Rx 的大小。 现有待测电阻 Rx ，电压不明的电源，定值电阻 R1 ，开关一只，电压表一只，导线若干，请设计一个电路来测定 Rx 感谢指导再 见
