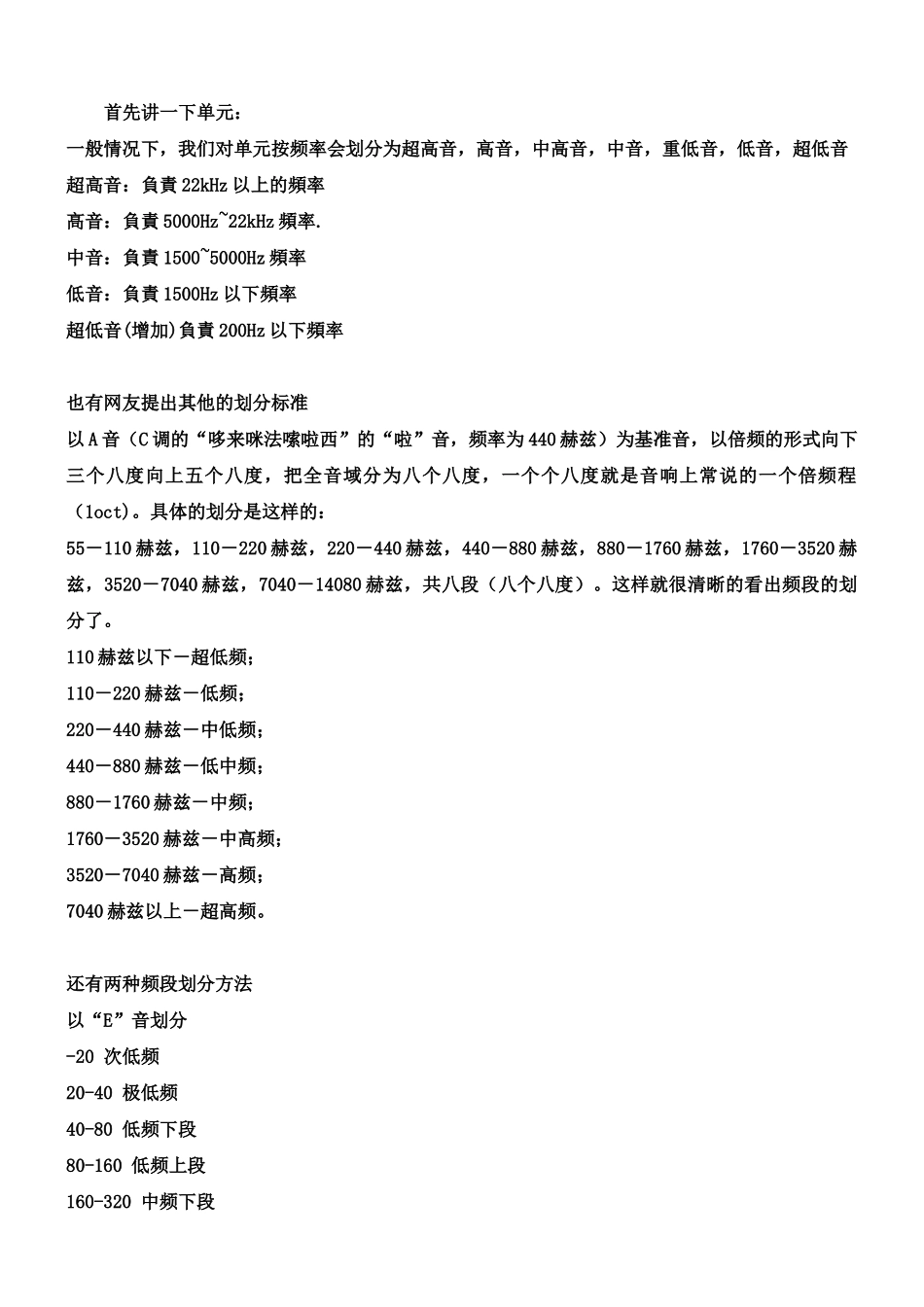

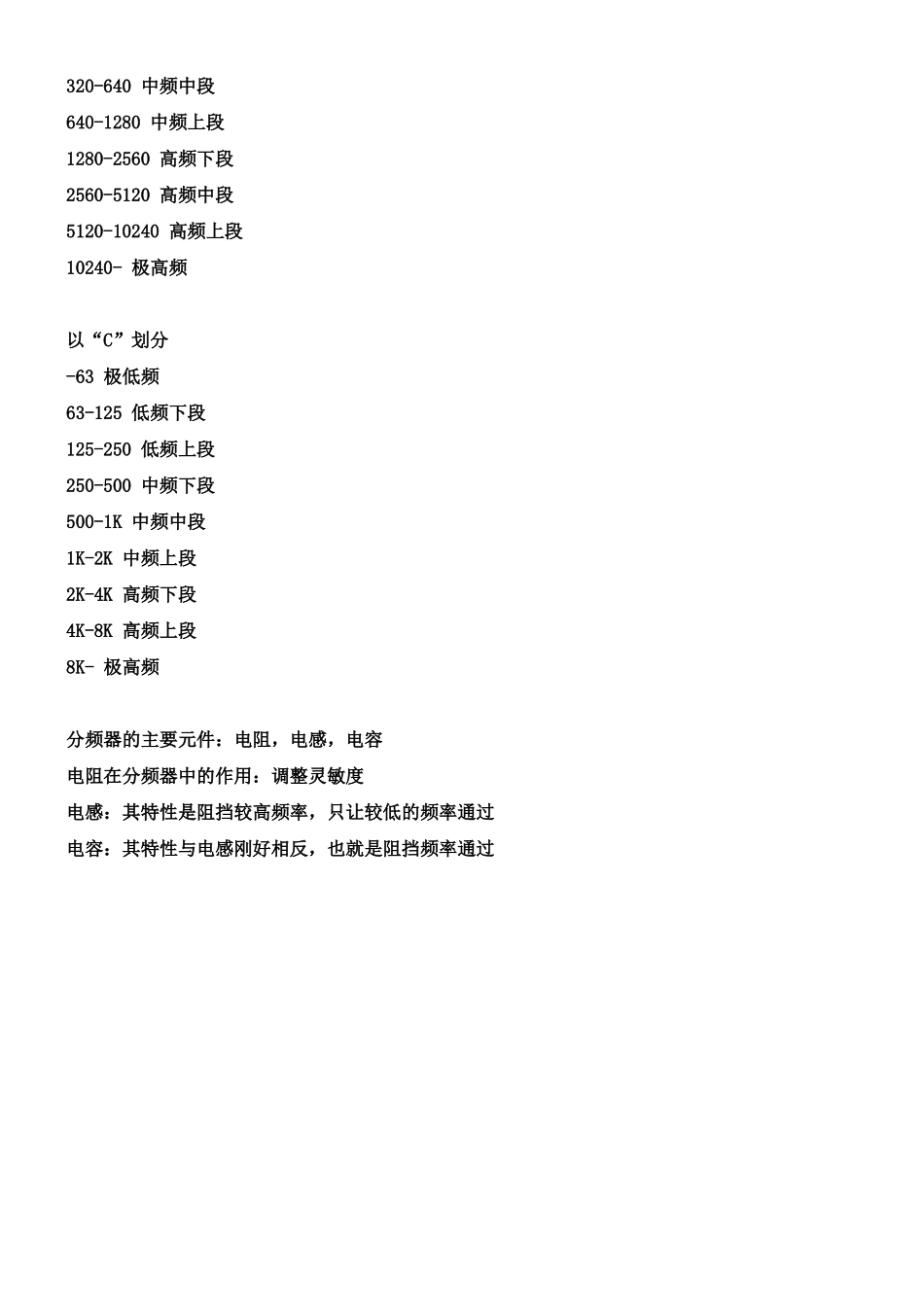

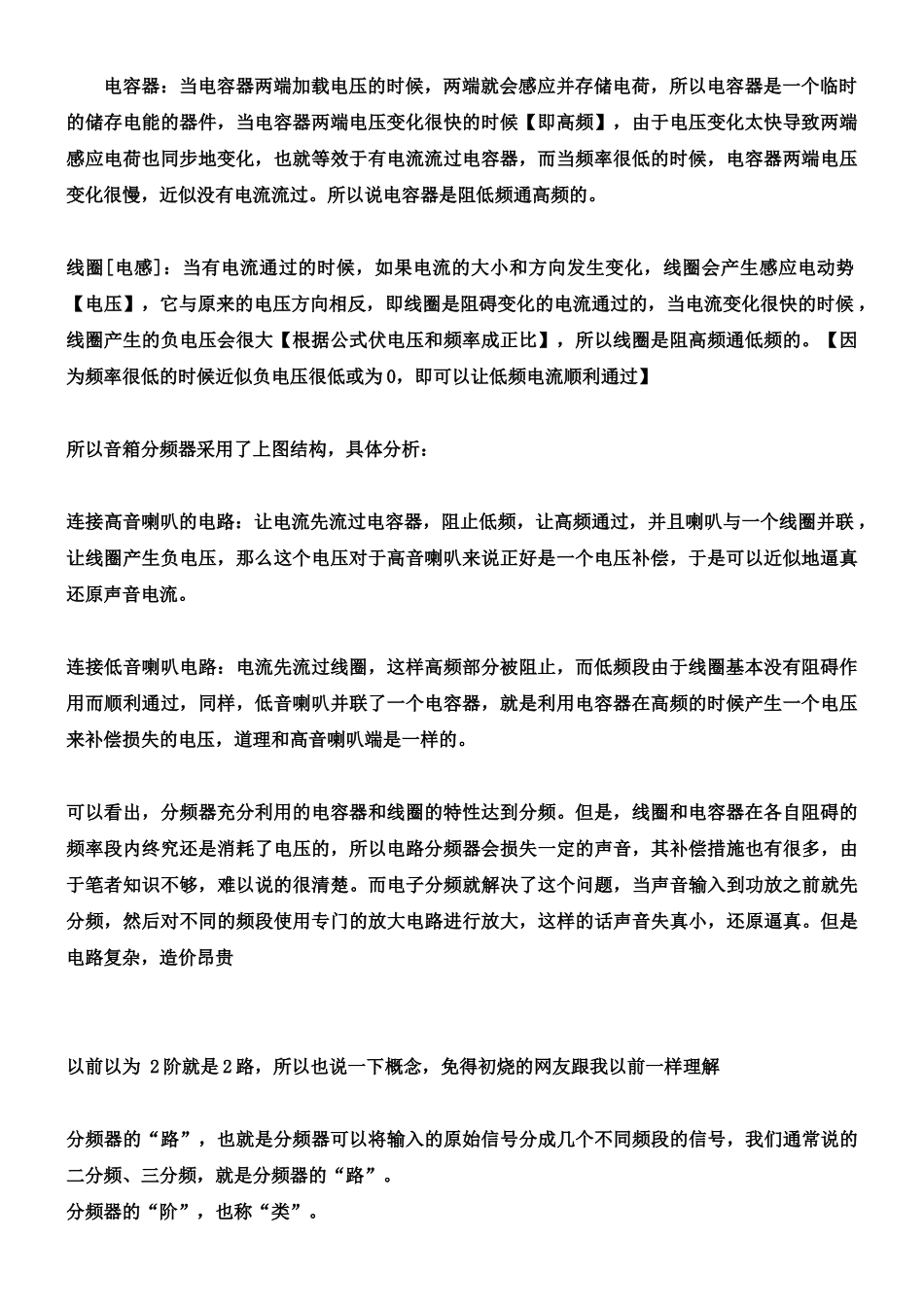

首先讲一下单元：一般情况下，我们对单元按频率会划分为超高音，高音，中高音，中音，重低音，低音，超低音超高音：負責22kHz以上的頻率高音：負責5000Hz~22kHz頻率.中音：負責1500~5000Hz頻率低音：負責1500Hz以下頻率超低音(增加)負責200Hz以下頻率也有网友提出其他的划分标准以A音（C调的“哆来咪法嗦啦西”的“啦”音，频率为440赫兹）为基准音，以倍频的形式向下三个八度向上五个八度，把全音域分为八个八度，一个个八度就是音响上常说的一个倍频程（1oct)。具体的划分是这样的：55－110赫兹，110－220赫兹，220－440赫兹，440－880赫兹，880－1760赫兹，1760－3520赫兹，3520－7040赫兹，7040－14080赫兹，共八段（八个八度）。这样就很清晰的看出频段的划分了。110赫兹以下－超低频；110－220赫兹－低频；220－440赫兹－中低频；440－880赫兹－低中频；880－1760赫兹－中频；1760－3520赫兹－中高频；3520－7040赫兹－高频；7040赫兹以上－超高频。还有两种频段划分方法以“E”音划分-20次低频20-40极低频40-80低频下段80-160低频上段160-320中频下段320-640中频中段640-1280中频上段1280-2560高频下段2560-5120高频中段5120-10240高频上段10240-极高频以“C”划分-63极低频63-125低频下段125-250低频上段250-500中频下段500-1K中频中段1K-2K中频上段2K-4K高频下段4K-8K高频上段8K-极高频分频器的主要元件：电阻，电感，电容电阻在分频器中的作用：调整灵敏度电感：其特性是阻挡较高频率，只让较低的频率通过电容：其特性与电感刚好相反，也就是阻挡频率通过电容器：当电容器两端加载电压的时候，两端就会感应并存储电荷，所以电容器是一个临时的储存电能的器件，当电容器两端电压变化很快的时候【即高频】，由于电压变化太快导致两端感应电荷也同步地变化，也就等效于有电流流过电容器，而当频率很低的时候，电容器两端电压变化很慢，近似没有电流流过。所以说电容器是阻低频通高频的。线圈[电感]：当有电流通过的时候，如果电流的大小和方向发生变化，线圈会产生感应电动势【电压】，它与原来的电压方向相反，即线圈是阻碍变化的电流通过的，当电流变化很快的时候，线圈产生的负电压会很大【根据公式伏电压和频率成正比】，所以线圈是阻高频通低频的。【因为频率很低的时候近似负电压很低或为0，即可以让低频电流顺利通过】所以音箱分频器采用了上图结构，具体分析：连接高音喇叭的电路：让电流先流过电容器，阻止低频，让高频通过，并且喇叭与一个线圈并联，让线圈产生负电压，那么这个电压对于高音喇叭来说正好是一个电压补偿，于是可以近似地逼真还原声音电流。连接低音喇叭电路：电流先流过线圈，这样高频部分被阻止，而低频段由于线圈基本没有阻碍作用而顺利通过，同样，低音喇叭并联了一个电容器，就是利用电容器在高频的时候产生一个电压来补偿损失的电压，道理和高音喇叭端是一样的。可以看出，分频器充分利用的电容器和线圈的特性达到分频。但是，线圈和电容器在各自阻碍的频率段内终究还是消耗了电压的，所以电路分频器会损失一定的声音，其补偿措施也有很多，由于笔者知识不够，难以说的很清楚。而电子分频就解决了这个问题，当声音输入到功放之前就先分频，然后对不同的频段使用专门的放大电路进行放大，这样的话声音失真小，还原逼真。但是电路复杂，造价昂贵以前以为2阶就是2路，所以也说一下概念，免得初烧的网友跟我以前一样理解分频器的“路”，也就是分频器可以将输入的原始信号分成几个不同频段的信号，我们通常说的二分频、三分频，就是分频器的“路”。分频器的“阶”，也称“类”。一个无源分频器，本质上就是几个高通（电容）和低通（电感）滤波电路的复合体，而这些滤波电路的数量，就是上面所说的“路”。但是在每一个滤波电路中，还有更精细的设计，换句话说，在每一个滤波电路中，都可以分别经过多次滤波，这个滤波的次数，就是分频器的“阶”。因此有“双路一阶分频器”，“双路二阶分频器”。ww61032009-7-3016:43:07扬声器的构造原理a1.jpga3.gifa2.gifa4.gif从世界上最简单的分频器开始慢慢往复杂了说：2路1阶分频2路2阶分频2路3阶分频2路...
