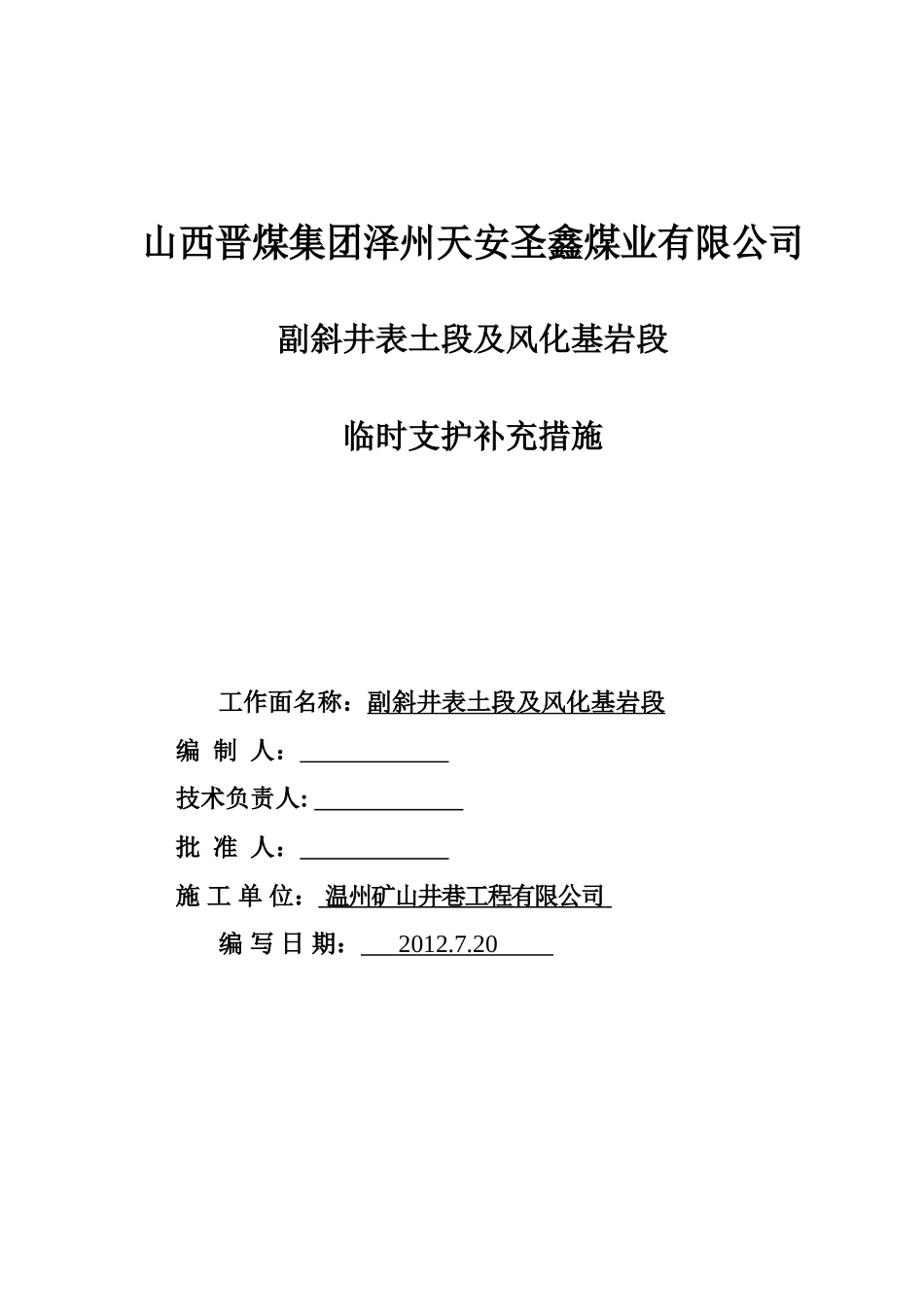

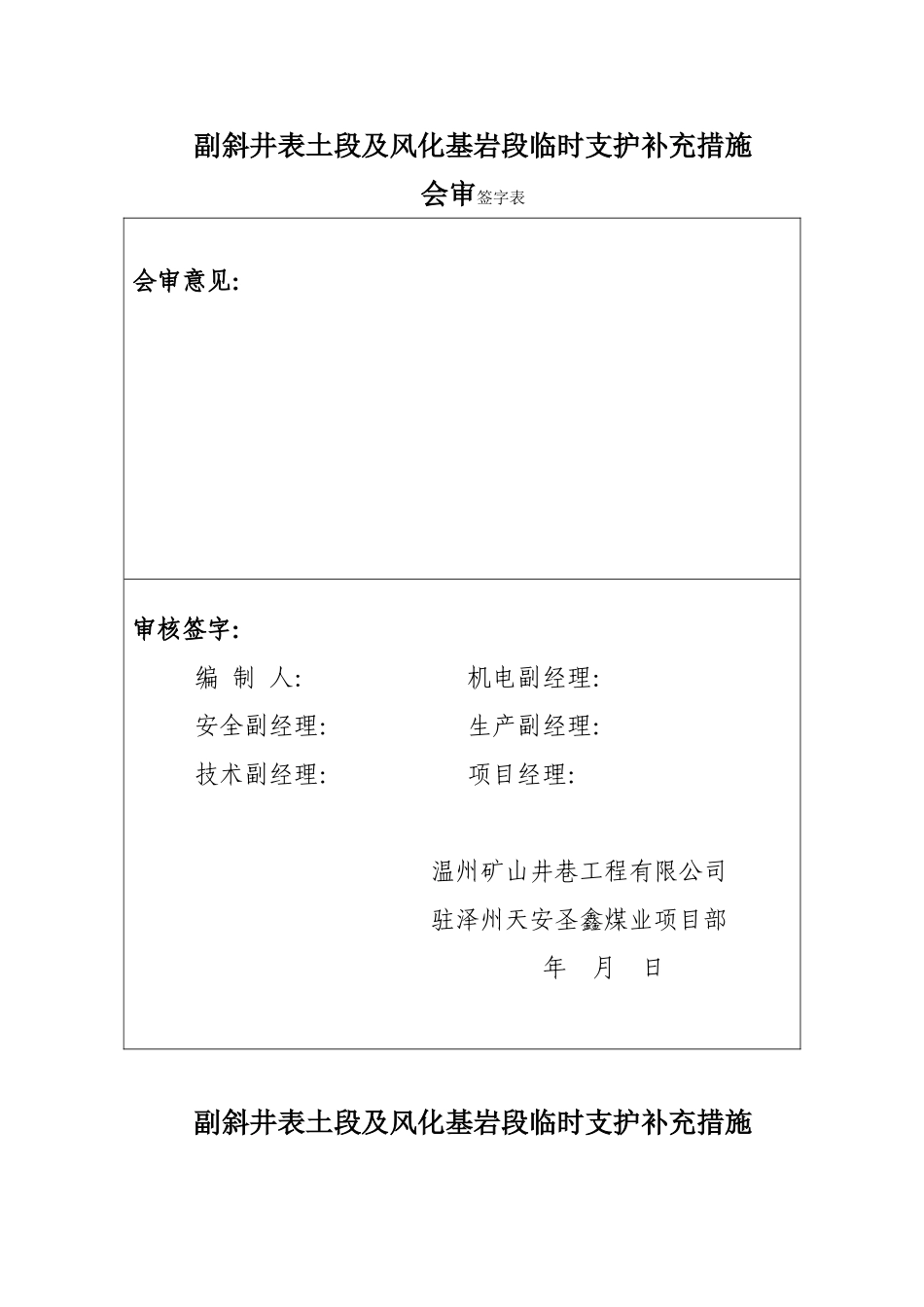

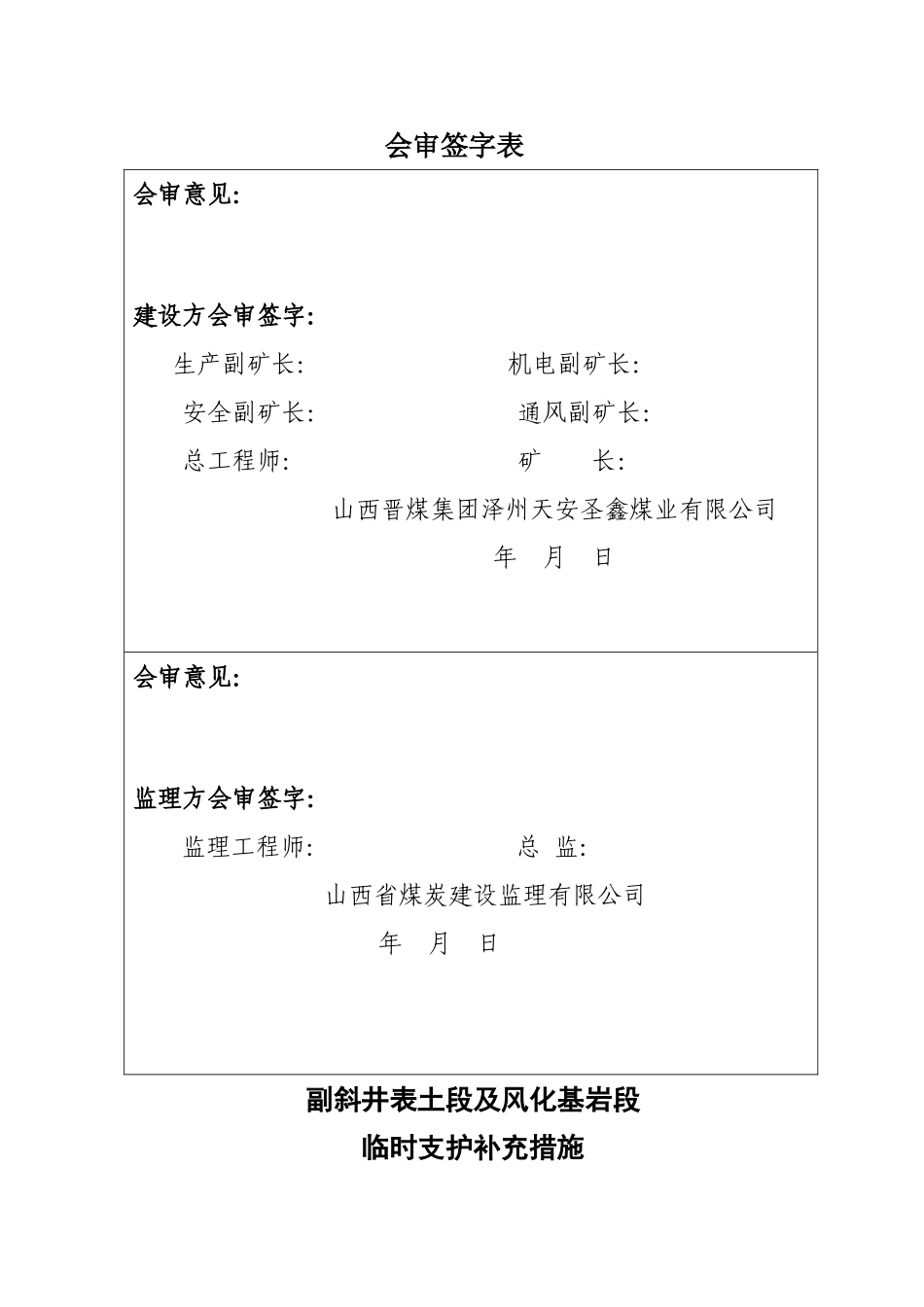

山西晋煤集团泽州天安圣鑫煤业有限公司副斜井表土段及风化基岩段临时支护补充措施工作面名称：副斜井表土段及风化基岩段编制人：技术负责人:批准人：施工单位：温州矿山井巷工程有限公司编写日期：2012.7.20副斜井表土段及风化基岩段临时支护补充措施会审签字表会审意见：审核签字：编制人：机电副经理：安全副经理：生产副经理：技术副经理：项目经理：温州矿山井巷工程有限公司驻泽州天安圣鑫煤业项目部年月日副斜井表土段及风化基岩段临时支护补充措施会审签字表会审意见：建设方会审签字：生产副矿长：机电副矿长：安全副矿长：通风副矿长：总工程师：矿长：山西晋煤集团泽州天安圣鑫煤业有限公司年月日会审意见：监理方会审签字：监理工程师：总监：山西省煤炭建设监理有限公司年月日副斜井表土段及风化基岩段临时支护补充措施根据副斜井施工现场的实际情况，开工前编制的作业规程中的临时支护不能满足施工需求。为了更合理的组织施工工艺，在保证安全的前提下，在预定工期内完成施工进度。2012年7月19日晚20:00在圣鑫煤业建设方办公室，建设方代表、项目部代表及副斜井施工队队长共同研究，根据目前副斜井表土段和风化基岩段的地质情况，特制定出如下临时支护补充措施：1、暂定支护前最大空顶距为1.6米，最小空顶距为0.4米；实际施工过程中，根据现场地质条件变化情况，遇顶板破碎时，另行制定安全措施。2、临时支护方式：采用锚杆、网片配合钢套管前探梁板梁支护。3、支护材料及参数：①采用Φ6mm、2m×1m、网格100×100mm的钢筋网两片顺长连接顶起接顶；②采用Φ20×2000mm无纵肋型树脂锚杆10根按照排拒1100mm，间距900mm打设（见附图一）。③采用1.5米×Φ3寸钢管和1.5米×Φ2.5寸钢管，将1.5米×Φ2.5寸钢管套入1.5米×Φ3寸钢管内，在预定位置打孔七组；使用时，将1.5米×Φ2.5寸钢管从1.5米×Φ3寸钢管内抽出，在指定位置孔内穿销固定。共使用钢管套7跟，间距600mm，钢管之间用板梁连接勾顶。边部钢管距离巷道帮内壁100mm，如附图二。4、如附图所示，每循环放炮后，必须严格执行“敲帮问顶”制度。第一步用排险撬找掉顶帮活矸危石，迅速标定临时支护锚杆的10个眼位，后支护工必须站在附图中Ⅰ永久支护下用锚杆机打好10个锚杆眼，并安装好规定的10根锚杆；同时安排工人提前将两张网片连接，迅速举起接顶，前后用打好的5根锚杆锁紧网片；第二步在预定位置打孔七组，将1.5米×Φ2.5寸钢管从1.5米×Φ3寸钢管内抽出，在指定位置孔内穿销固定。共使用钢管套7跟，间距600mm，钢管之间用板梁连接勾顶。边部钢管距离巷道帮内壁100mm，如附图二。5、如附图所示，Ⅱ处指示位置临时支护必须打设完毕后，挖基础、浇筑基础、抽出前探钢管梁、铺设钢筋、立拱架支模、浇筑混凝土，之后方可进行下一个循环。6、保证措施①、放炮后，及时进行敲帮问顶。把危矸、活矸及时处理掉，找顶人员必须站在支护完好的地点进行。②、架设临时支护必须及时有效，用长钎找净顶帮危岩活矸后及时打设，尽量减少空顶时间。③、钢管必须与井筒设计坡度相同。④、锚杆必须垂直顶板。⑤、打临时支护时必须停止其它作业，专人观顶。温州矿山井巷工程有限公司驻泽州天安圣鑫煤业项目部二0一二年七月二十日
