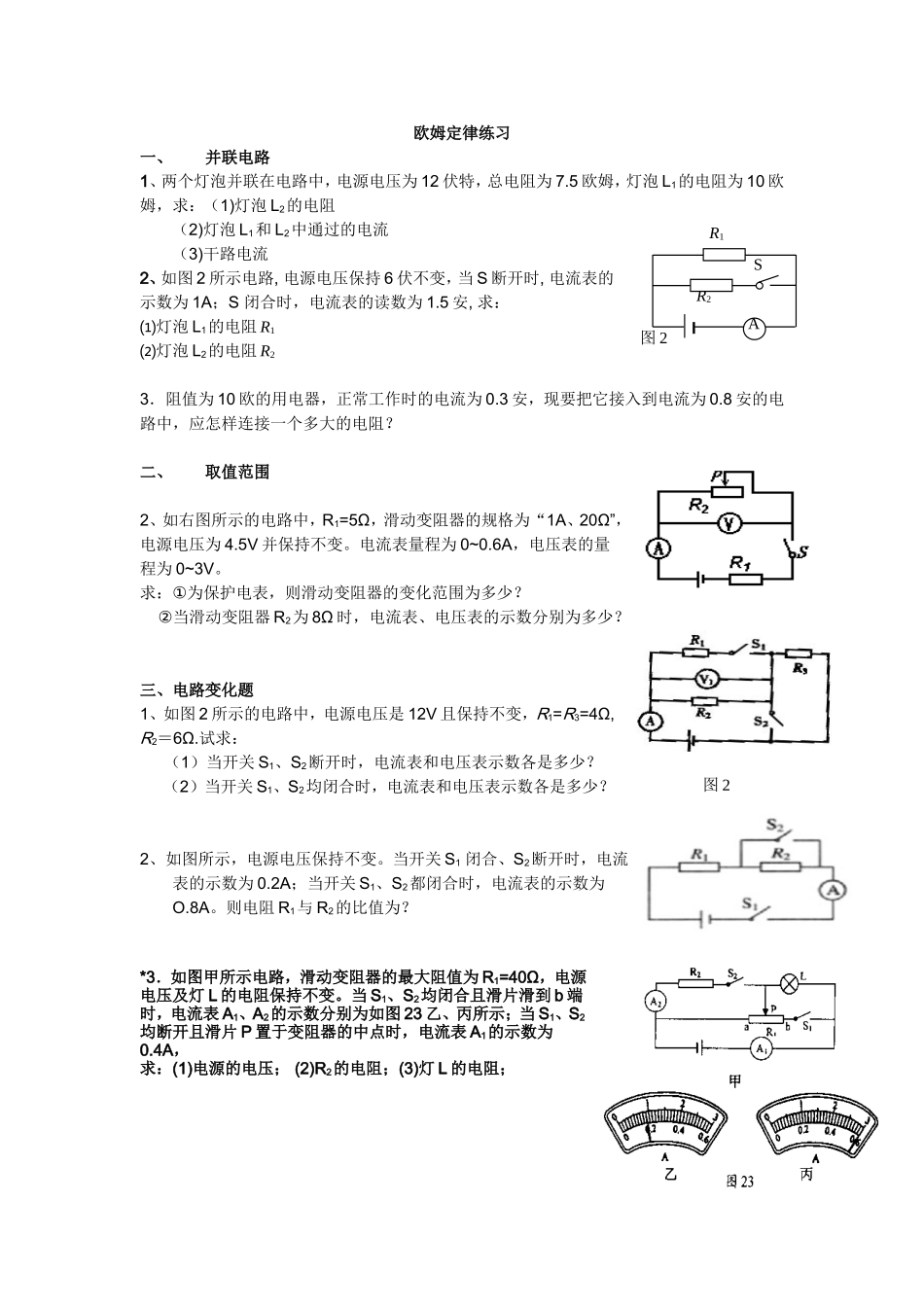

欧姆定律练习一、并联电路1、两个灯泡并联在电路中，电源电压为 12 伏特，总电阻为 7.5 欧姆，灯泡 L1的电阻为 10 欧姆，求：（1)灯泡 L2的电阻（2)灯泡 L1和 L2中通过的电流（3)干路电流2、如图 2 所示电路, 电源电压保持 6 伏不变，当 S 断开时, 电流表的示数为 1A；S 闭合时，电流表的读数为 1.5 安, 求：⑴灯泡 L1的电阻 R1⑵灯泡 L2的电阻 R23．阻值为 10 欧的用电器，正常工作时的电流为 0.3 安，现要把它接入到电流为 0.8 安的电路中，应怎样连接一个多大的电阻？二、取值范围2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为 4.5V 并保持不变。电流表量程为 0~0.6A，电压表的量程为 0~3V。求：①为保护电表，则滑动变阻器的变化范围为多少？ ②当滑动变阻器 R2为 8Ω 时，电流表、电压表的示数分别为多少？三、电路变化题1、如图 2 所示的电路中，电源电压是 12V 且保持不变，R1=R3=4Ω, R2＝6Ω.试求：（1）当开关 S1、S2断开时，电流表和电压表示数各是多少？（2）当开关 S1、S2均闭合时，电流表和电压表示数各是多少？2、如图所示，电源电压保持不变。当开关 S1 闭合、S2断开时，电流表的示数为 0.2A；当开关 S1、S2都闭合时，电流表的示数为O.8A。则电阻 R1与 R2的比值为？*3．如图甲所示电路，滑动变阻器的最大阻值为 R1=40Ω，电源电压及灯 L 的电阻保持不变。当 S1、S2均闭合且滑片滑到 b 端时，电流表 A1、A2的示数分别为如图 23 乙、丙所示；当 S1、S2均断开且滑片 P 置于变阻器的中点时，电流表 A1的示数为0.4A，求：(1)电源的电压； (2)R2的电阻；(3)灯 L 的电阻； 图 2SR2R1A图 2
