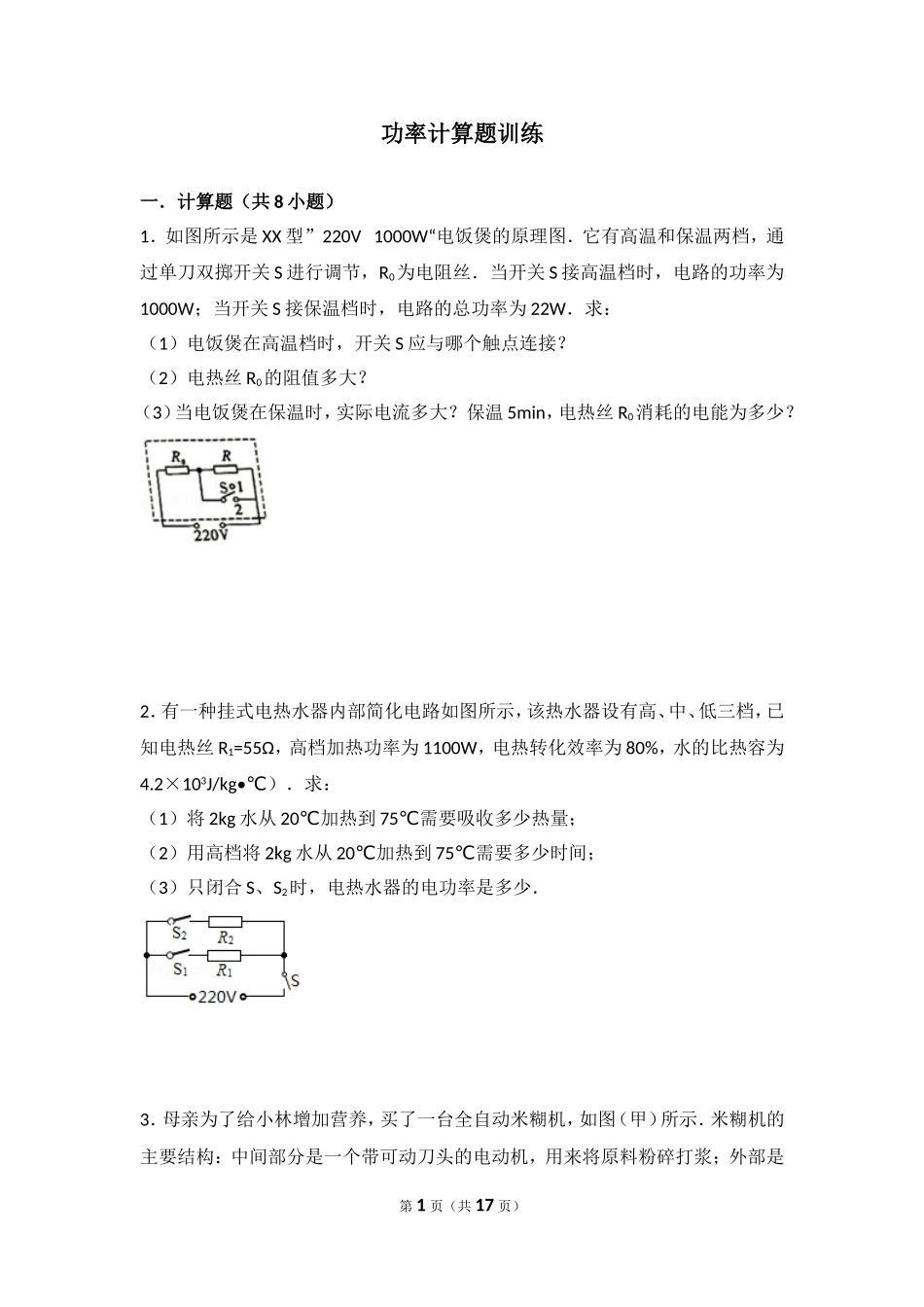

功率计算题训练一．计算题（共8小题）1．如图所示是XX型”220V1000W“电饭煲的原理图．它有高温和保温两档，通过单刀双掷开关S进行调节，R0为电阻丝．当开关S接高温档时，电路的功率为1000W；当开关S接保温档时，电路的总功率为22W．求：（1）电饭煲在高温档时，开关S应与哪个触点连接？（2）电热丝R0的阻值多大？（3）当电饭煲在保温时，实际电流多大？保温5min，电热丝R0消耗的电能为多少？2．有一种挂式电热水器内部简化电路如图所示，该热水器设有高、中、低三档，已知电热丝R1=55Ω，高档加热功率为1100W，电热转化效率为80%，水的比热容为4.2×103J/kg•℃）．求：（1）将2kg水从20℃加热到75℃需要吸收多少热量；（2）用高档将2kg水从20℃加热到75℃需要多少时间；（3）只闭合S、S2时，电热水器的电功率是多少．3．母亲为了给小林增加营养，买了一台全自动米糊机，如图（甲）所示．米糊机的主要结构：中间部分是一个带可动刀头的电动机，用来将原料粉碎打浆；外部是第1页（共17页）一个金属圆环形状的电热管，用来对液体加热．如图（乙）所示是米糊机正常工作时，做一次米糊的过程中，电热管和电动机交替工作的“Pt”﹣图象．表格内是主要技术参数．额定容积1.5L加热功率1000W额定电压220V电机功率130W额定频率50Hz机器净重1.9kg整机尺寸232×174×298cm请问：（1）米糊机正常工作时的电热管中的电流是多大？（计算结果保留两位小数）（2）米糊机正常工作时做一次米棚，消耗的电能是多少？（3）米糊机在正常工作状态下做一次米糊，若各类原料和清水总质量为1.5kg，初温为20℃，米糊沸腾时温度是100℃，电热管的加热效率是多少？（已知原料和清水的混合物的比热容及米糊的比热容均为4.0×103J/（kg•℃），计算结果保留百分数整数）．4．如图是某家用电热水器的简化电路图，温控开关S可根据水温自动切换加热和第2页（共17页）保温两种状态，R1、R2是发热电阻，热水器主要参数如下表．[水的比热容为4.2×103J/（kg•℃）]额定电压220V容积30L加热功率2000W保温功率800W（1）开关S跳至触点位置时，热水器进入保温状态，水箱内装满水时，水的质量为kg．（2）R2的阻值为多大？（3）水箱中装满初温为25℃的水，加热使温度升高到55℃，水需要吸收多少热量？（4）在上述加热状态下，热水器正常工作35min需消耗多少电能？加热效率是多少？5．电阻式传感器被广泛应用与测力、测压、称重，它的核心部分是一只可变电阻，一同学用如图甲所示电路研究某电阻式传感器的特性，图中R0为定值电阻，R为电阻式传感器，当控制其阻值从0变为60Ω，测得传感器消耗的电功率与通过它的电流关系图象如图乙所示，已知电源电压恒定不变．第3页（共17页）（1）当通过传感器的电流为0.1A时，传感器的电阻为Ω；（2）求P1的值；（3）求R0的阻值．6．已知A灯标着“6V3W”，B灯标着“6V6W”，滑动变阻器R规格“50Ω2A”．A灯和B灯中电流随两端电压变化关系的图象如图甲所示．则：（1）将A、B两灯并联接在6V电源两端，求30min内电路消耗的电能；（2）将A、B两灯串联接在某电源两端，使A灯恰好正常发光，求此时B灯电阻；（3）将A灯与滑动变阻器R串联接在12V电源两端，如图乙所示．调节滑动变阻器，当滑动变阻器的功率是A灯功率的2倍时，求滑动变阻器的功率．7．如图所示（甲）电路，当滑动变阻器的滑片从一端滑到另一端的过程中，两电压第4页（共17页）表的读数随电流表读数的变化情况如图（乙）中的AC、BC两直线表示．求：（1）定值电阻R0与变阻器的总电阻（2）电源的电压和电阻r阻值（3）变阻器滑动片从一端滑到另一端的过程中，变阻器消耗的最大电功率．8．如图所示是小明家电饭煲铭牌，有额定功率高、中、低三档，但中、低档已模糊不清．从说明书中的电路图可知，内部有两根电阻丝，每根电阻丝的阻值均为110Ω（设电阻丝阻值恒定不变），中档是一根电阻丝接入电路，低档是两根电阻丝串联接入电路．把电饭煲接在正常的家庭电路中使用．求：定电压220V频率50Hz第5页（共17页）额定功率高档900W中档低档（1）当电饭煲使用中档时，通过它的电流是多少？当电饭煲使用低档时，它消耗的电功率多大？（2）若使用高档...
