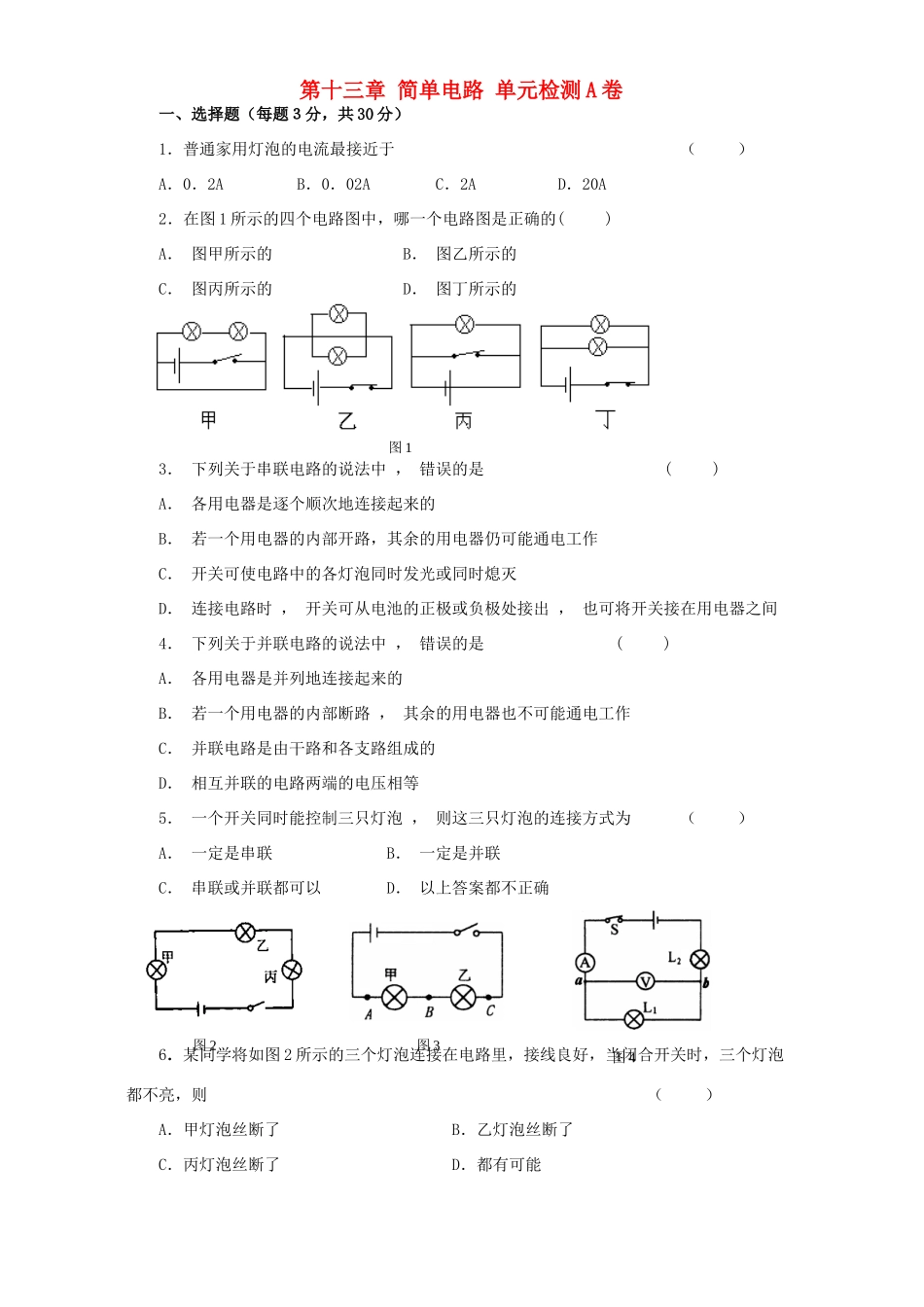

第十三章 简单电路 单元检测 A 卷一、选择题（每题３分，共 30 分）1．普通家用灯泡的电流最接近于 （ ）A．0．2A B．0．02A C．2A D．20A2．在图 1 所示的四个电路图中，哪一个电路图是正确的( )A． 图甲所示的 B． 图乙所示的C． 图丙所示的 D． 图丁所示的3． 下列关于串联电路的说法中 ， 错误的是 ( )A． 各用电器是逐个顺次地连接起来的B． 若一个用电器的内部开路，其余的用电器仍可能通电工作C． 开关可使电路中的各灯泡同时发光或同时熄灭D． 连接电路时 ， 开关可从电池的正极或负极处接出 ， 也可将开关接在用电器之间4． 下列关于并联电路的说法中 ， 错误的是 ( )A． 各用电器是并列地连接起来的 B． 若一个用电器的内部断路 ， 其余的用电器也不可能通电工作C． 并联电路是由干路和各支路组成的D． 相互并联的电路两端的电压相等5． 一个开关同时能控制三只灯泡 ， 则这三只灯泡的连接方式为 （ ）A． 一定是串联 B． 一定是并联C． 串联或并联都可以 D． 以上答案都不正确6．某同学将如图 2 所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则 （ ） A．甲灯泡丝断了 B．乙灯泡丝断了 C．丙灯泡丝断了 D．都有可能 图 2图 3图 4图 17．如图 3 所示，电源电压为 6V，甲、乙灯泡规格相同，当闭合开关 S 后，两灯都不亮，现用电压表进行检测，量出 A、B 两点间的电压为 0，B、C 两点间电压为 6V，造成开路原因可能是 （ ）A．电源接触不良 B．开关接触不良 C．乙灯接触不良或灯丝断了 D．甲灯接触不良或灯丝断了8．如图 4 所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能时 （ ）A．电流表坏了或未接 B．从 a 经灯 L1到 b 的电路中有断路C．灯L2灯丝烧断或灯座未接通 D．电流表和灯L1、L2都坏了9．某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果的一部分：故障现象可能原因检修方法灯泡不亮1．灯泡的灯丝断了2．灯头内的电线断了3．灯头、开关等处的接线松动，造成接触不良换新灯泡换新线并接好检查加固对于"灯泡不亮" 的故障，从电路的状态来看，其可能原因可以概括成下列哪一类原因（ ）A．电路出现了短路 B．电路出现了断路C．并联变成了串联 D．电源正负极接反10．如图 5 所示电路，以下说法正...
