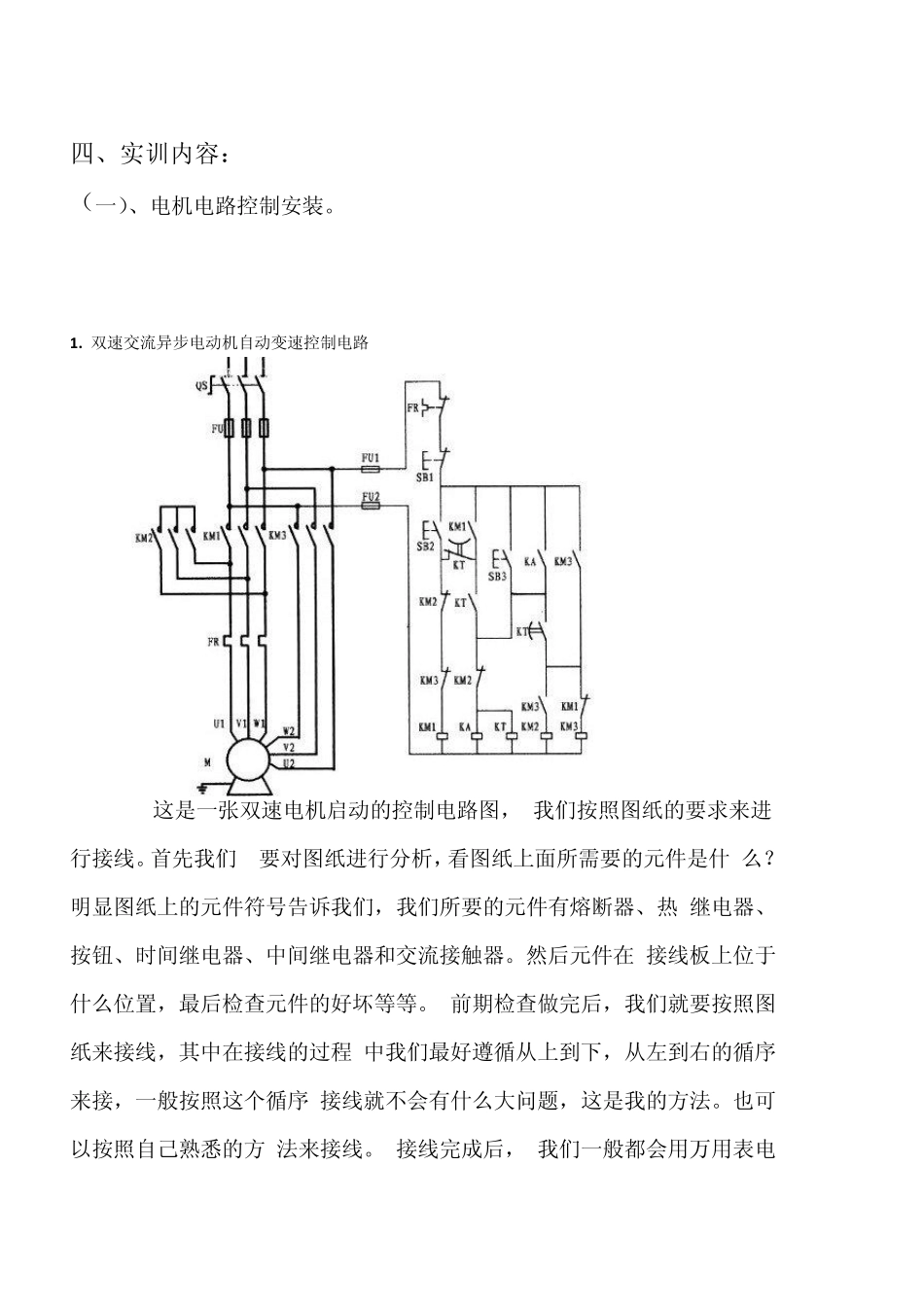

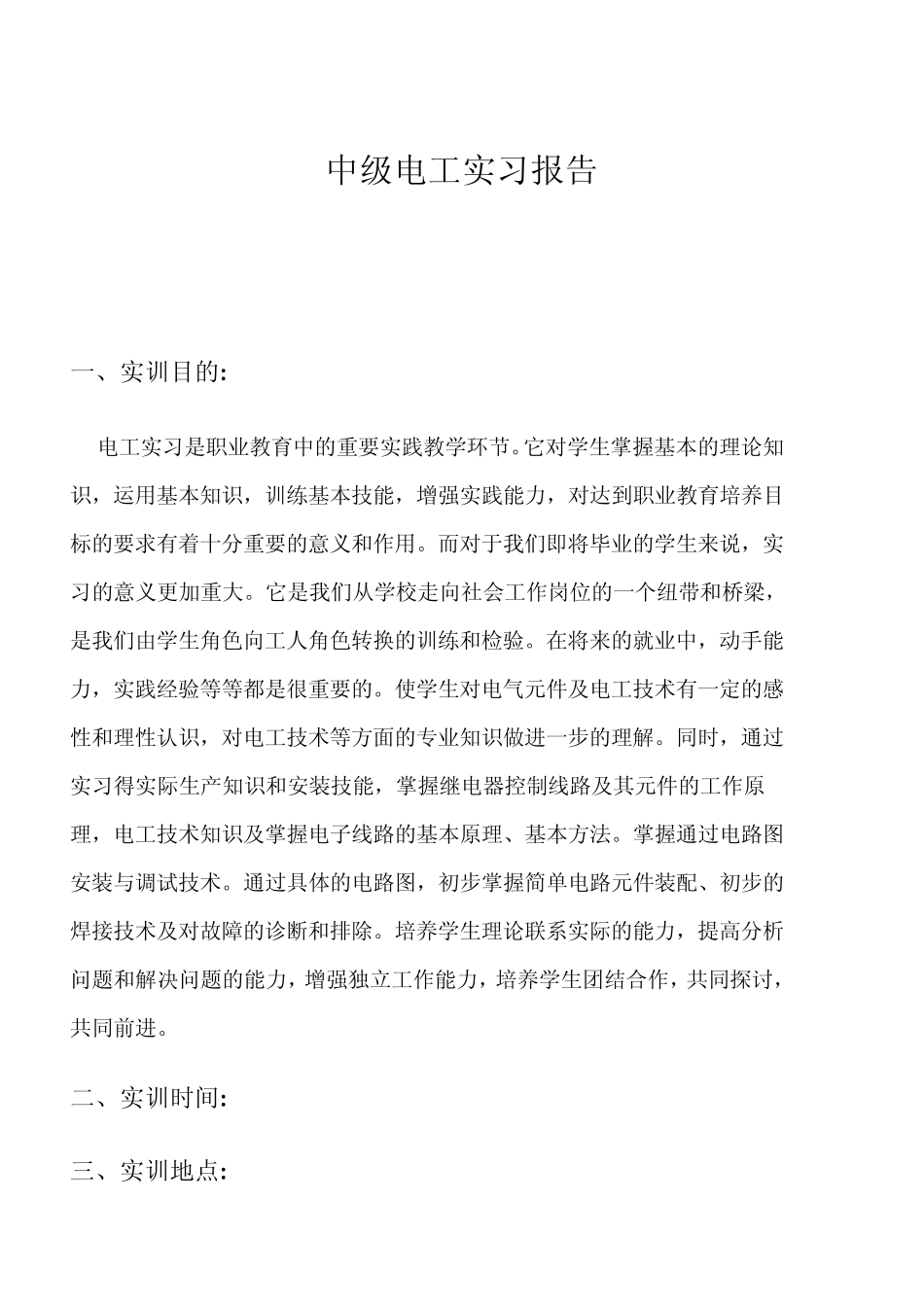

中级电工实习报告 一、实训目的: 电工实习是职业教育中的重要实践教学环节。它对学生掌握基本的理论知识，运用基本知识，训练基本技能，增强实践能力，对达到职业教育培养目标的要求有着十分重要的意义和作用。而对于我们即将毕业的学生来说，实习的意义更加重大。它是我们从学校走向社会工作岗位的一个纽带和桥梁，是我们由学生角色向工人角色转换的训练和检验。在将来的就业中，动手能力，实践经验等等都是很重要的。使学生对电气元件及电工技术有一定的感性和理性认识，对电工技术等方面的专业知识做进一步的理解。同时，通过实习得实际生产知识和安装技能，掌握继电器控制线路及其元件的工作原理，电工技术知识及掌握电子线路的基本原理、基本方法。掌握通过电路图安装与调试技术。通过具体的电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除。培养学生理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作能力，培养学生团结合作，共同探讨，共同前进。 二、实训时间: 三、实训地点: 四、实训内容： （一）、电机电路控制安装。 1 . 双速交流异步电动机自动变速控制电路 这是一张双速电机启动的控制电路图， 我们按照图纸的要求来进 行接线。首先我们 要对图纸进行分析，看图纸上面所需要的元件是什 么？明显图纸上的元件符号告诉我们，我们所要的元件有熔断器、热 继电器、按钮、时间继电器、中间继电器和交流接触器。然后元件在 接线板上位于什么位置，最后检查元件的好坏等等。 前期检查做完后，我们就要按照图纸来接线，其中在接线的过程 中我们最好遵循从上到下，从左到右的循序来接，一般按照这个循序 接线就不会有什么大问题，这是我的方法。也可以按照自己熟悉的方 法来接线。 接线完成后， 我们一般都会用万用表电阻档对自己所接的电路进 行检查。把数字万用表的两表笔接在进线端，接着按下按钮 SB２， 万用表显示的电阻很小和按着 SB2 不放同时按下 SB１万用表显示数 字为１，说明该段线路接通；松开 SB2，按下按钮 SB3 现象像 SB２显 示相同说明自己所接的线路没有问题，可以通电。 通电后，按下 SB２，我们可以看到 KM１吸合并且有自锁，电机 定子绕组接成三角型，电动机以低速运行；按下 SB3 可以看到时间继 电器通电一段时间后 KM２、KM３吸合 KM1 断开。电动机定子绕组接 成双星形，电动机以高速运转。 2、带能耗制动的 Y－△降压后启动控...
