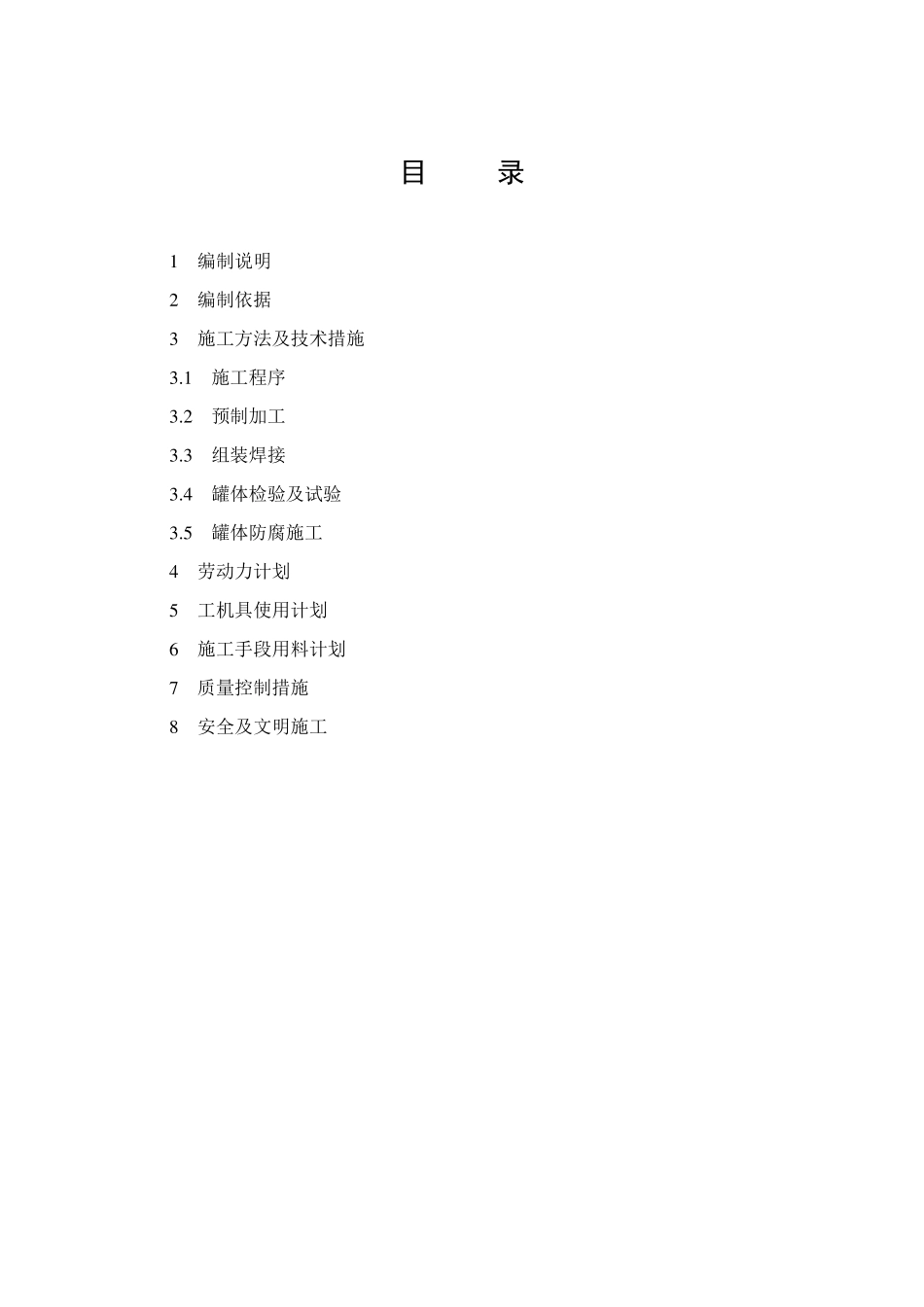

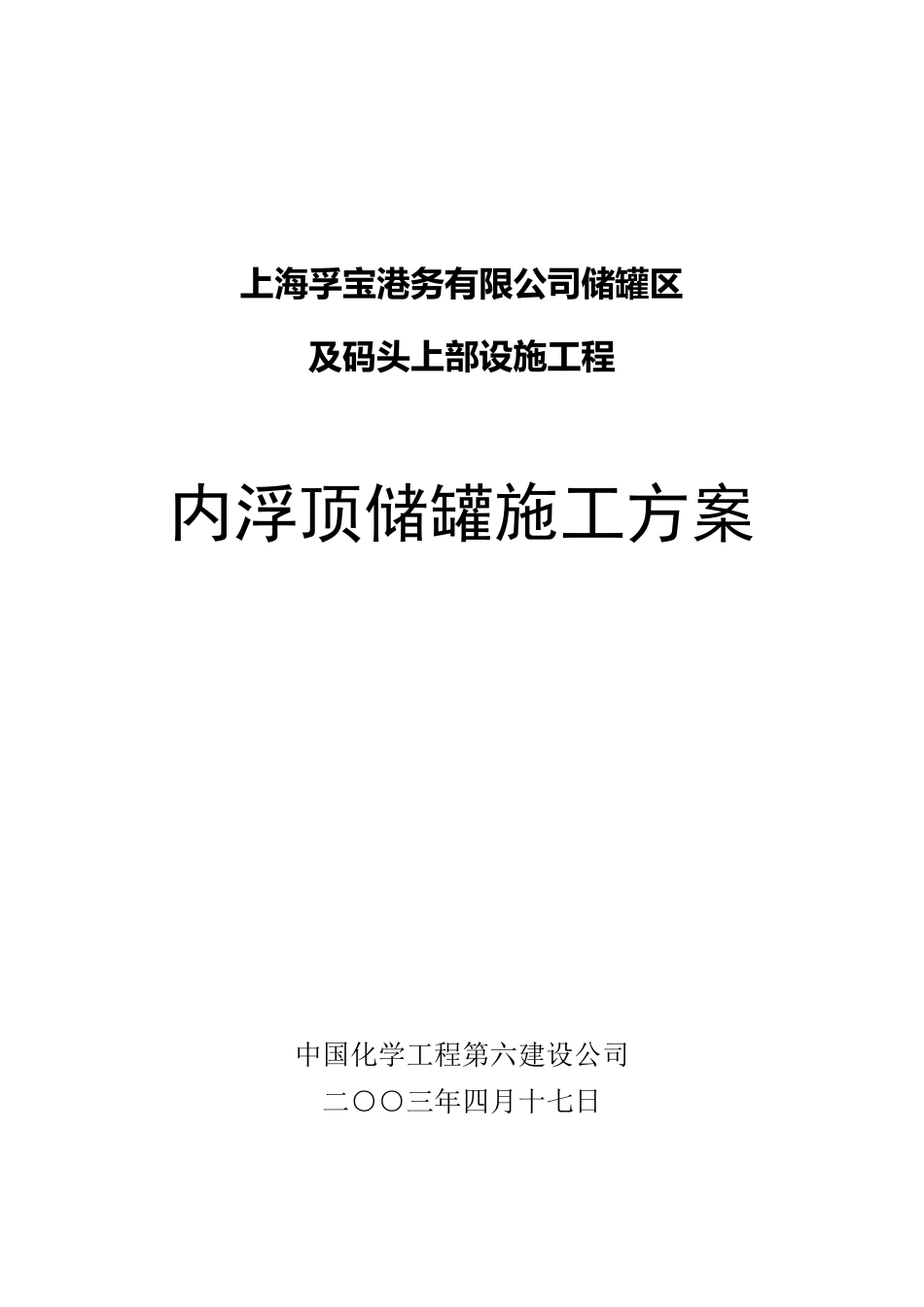

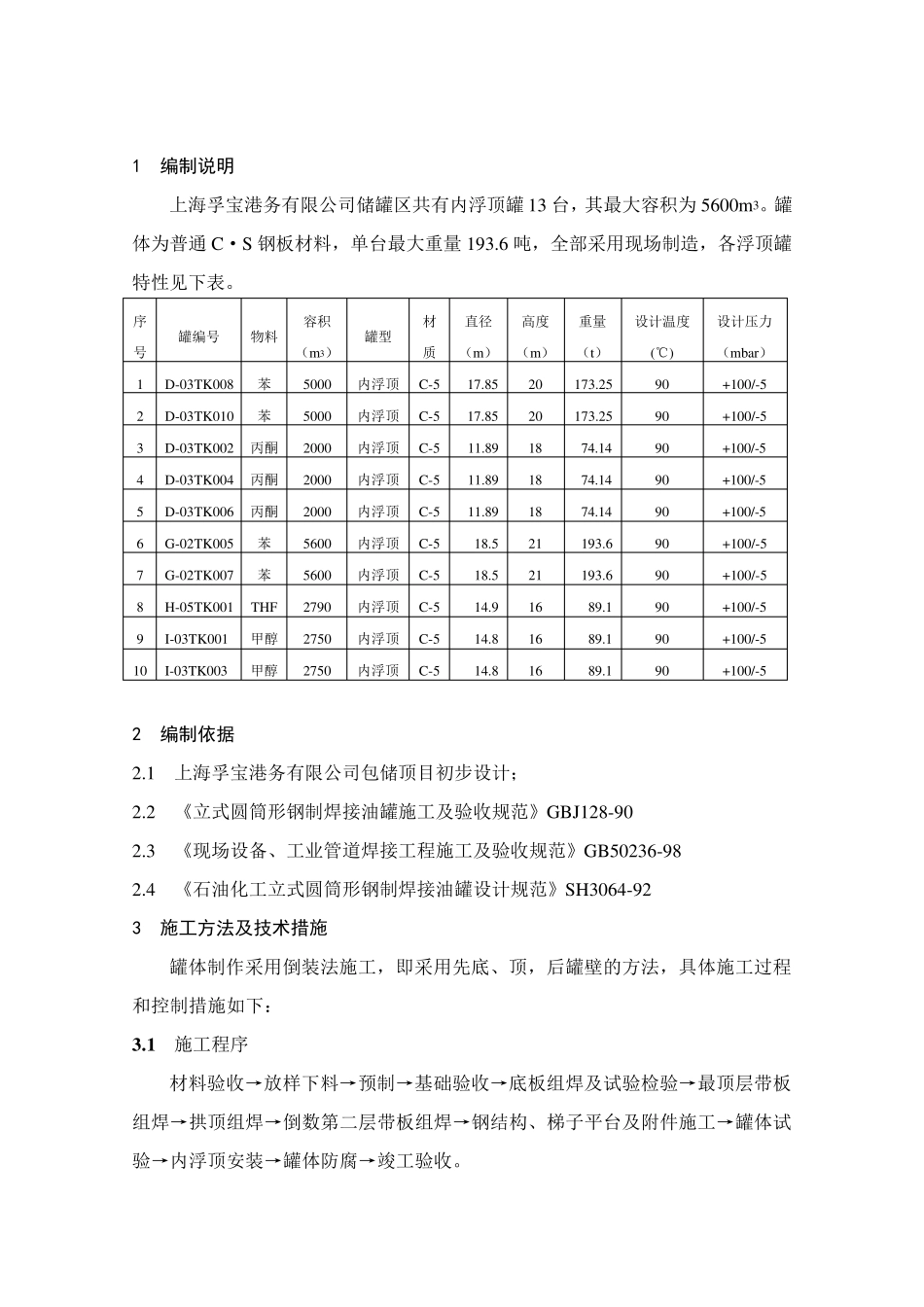

上海孚宝港务有限公司储罐区 及码头上部设施工程 内浮顶储罐施工方案 中国化学工程第六建设公司 二○○三年四月十七日 目 录 1 编制说明 2 编制依据 3 施工方法及技术措施 3 .1 施工程序 3 .2 预制加工 3 .3 组装焊接 3 .4 罐体检验及试验 3 .5 罐体防腐施工 4 劳动力计划 5 工机具使用计划 6 施工手段用料计划 7 质量控制措施 8 安全及文明施工 1 编制说明 上海孚宝港务有限公司储罐区共有内浮顶罐13 台，其最大容积为5600m3。罐体为普通C·S 钢板材料，单台最大重量 193.6 吨，全部采用现场制造，各浮顶罐特性见下表。 序号 罐编号 物料 容积（m3） 罐型 材质 直径（m） 高度（m） 重量（t） 设计温度(℃) 设计压力（mbar） 1 D-03TK008 苯 5000 内浮顶 C-5 17.85 20 173.25 90 +100/-5 2 D-03TK010 苯 5000 内浮顶 C-5 17.85 20 173.25 90 +100/-5 3 D-03TK002 丙酮 2000 内浮顶 C-5 11.89 18 74.14 90 +100/-5 4 D-03TK004 丙酮 2000 内浮顶 C-5 11.89 18 74.14 90 +100/-5 5 D-03TK006 丙酮 2000 内浮顶 C-5 11.89 18 74.14 90 +100/-5 6 G-02TK005 苯 5600 内浮顶 C-5 18.5 21 193.6 90 +100/-5 7 G-02TK007 苯 5600 内浮顶 C-5 18.5 21 193.6 90 +100/-5 8 H-05TK001 THF 2790 内浮顶 C-5 14.9 16 89.1 90 +100/-5 9 I-03TK001 甲醇 2750 内浮顶 C-5 14.8 16 89.1 90 +100/-5 10 I-03TK003 甲醇 2750 内浮顶 C-5 14.8 16 89.1 90 +100/-5 2 编制依据 2.1 上海孚宝港务有限公司包储顶目初步设计； 2.2 《立式圆筒形钢制焊接油罐施工及验收规范》GBJ128-90 2.3 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 2.4 《石油化工立式圆筒形钢制焊接油罐设计规范》SH3064-92 3 施工方法及技术措施 罐体制作采用倒装法施工，即采用先底、顶，后罐壁的方法，具体施工过程和控制措施如下： 3 .1 施工程序 材料验收→放样下料→预制→基础验收→底板组焊及试验检验→最顶层带板组焊→拱顶组焊→倒数第二层带板组焊→钢结构、梯子平台及附件施工→罐体试验→内浮顶安装→罐体防腐→竣工验收。 3 .2 基础验收 3.2.1 基础表面尺寸要求见表3-1。 3.2.2 以基础中心为圆心，以不同直径作同心圆，将各圆周分成若干等分，在等分点测量基础表面的标...
