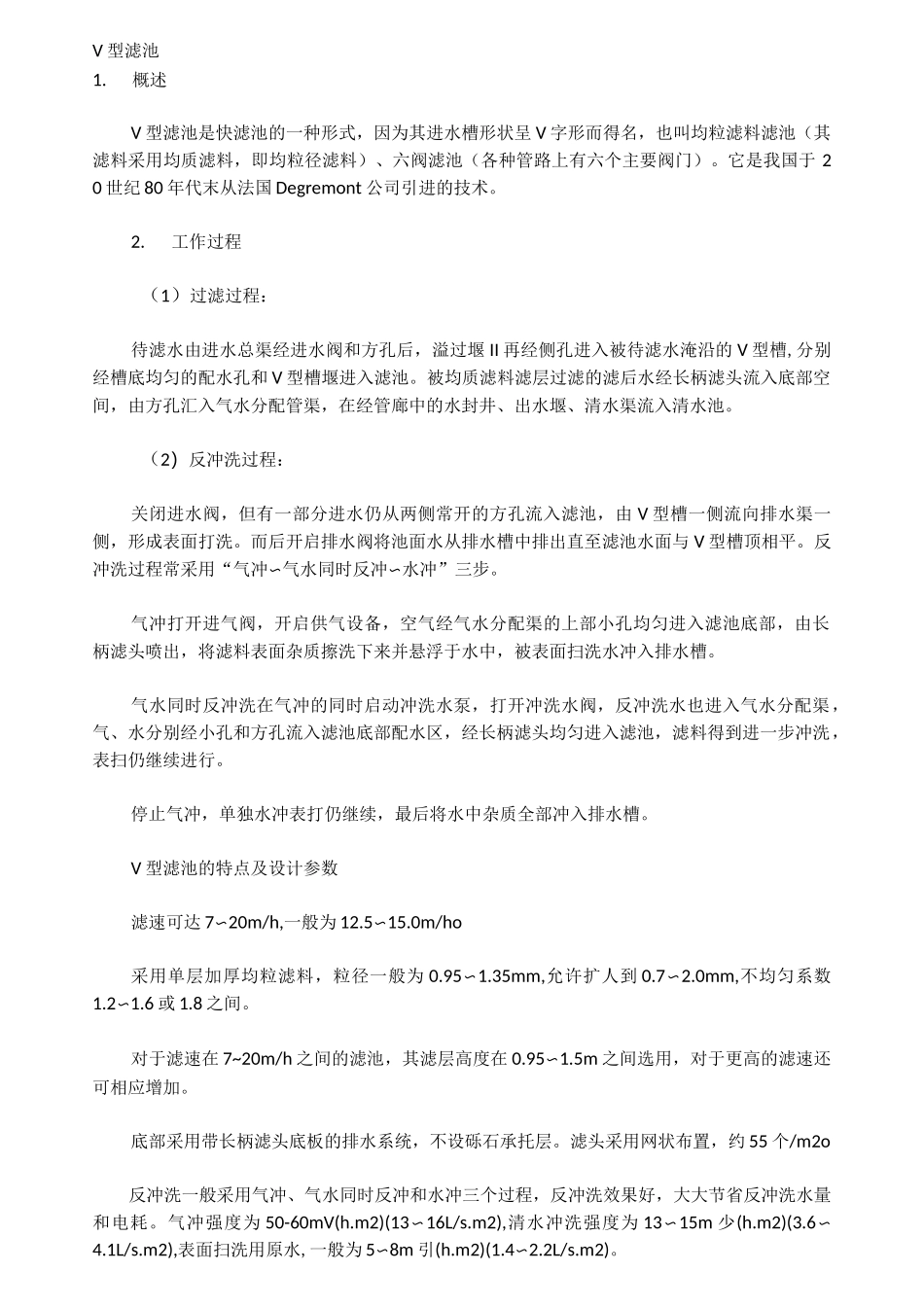

V 型滤池1.概述V 型滤池是快滤池的一种形式，因为其进水槽形状呈 V 字形而得名，也叫均粒滤料滤池（其滤料采用均质滤料，即均粒径滤料）、六阀滤池（各种管路上有六个主要阀门）。它是我国于 20 世纪 80 年代末从法国 Degremont 公司引进的技术。2.工作过程（1）过滤过程：待滤水由进水总渠经进水阀和方孔后，溢过堰 II 再经侧孔进入被待滤水淹沿的 V 型槽,分别经槽底均匀的配水孔和 V 型槽堰进入滤池。被均质滤料滤层过滤的滤后水经长柄滤头流入底部空间，由方孔汇入气水分配管渠，在经管廊中的水封井、出水堰、清水渠流入清水池。（2）反冲洗过程：关闭进水阀，但有一部分进水仍从两侧常开的方孔流入滤池，由 V 型槽一侧流向排水渠一侧，形成表面打洗。而后开启排水阀将池面水从排水槽中排出直至滤池水面与 V 型槽顶相平。反冲洗过程常采用“气冲〜气水同时反冲〜水冲”三步。气冲打开进气阀，开启供气设备，空气经气水分配渠的上部小孔均匀进入滤池底部，由长柄滤头喷出，将滤料表面杂质擦洗下来并悬浮于水中，被表面扫洗水冲入排水槽。气水同时反冲洗在气冲的同时启动冲洗水泵，打开冲洗水阀，反冲洗水也进入气水分配渠，气、水分别经小孔和方孔流入滤池底部配水区，经长柄滤头均匀进入滤池，滤料得到进一步冲洗，表扫仍继续进行。停止气冲，单独水冲表打仍继续，最后将水中杂质全部冲入排水槽。V 型滤池的特点及设计参数滤速可达 7〜20m/h,一般为 12.5〜15.0m/ho采用单层加厚均粒滤料，粒径一般为 0.95〜1.35mm,允许扩人到 0.7〜2.0mm,不均匀系数1.2〜1.6 或 1.8 之间。对于滤速在 7~20m/h 之间的滤池，其滤层高度在 0.95〜1.5m 之间选用，对于更高的滤速还可相应增加。底部采用带长柄滤头底板的排水系统，不设砾石承托层。滤头采用网状布置，约 55 个/m2o反冲洗一般采用气冲、气水同时反冲和水冲三个过程，反冲洗效果好，大大节省反冲洗水量和电耗。气冲强度为 50-60mV(h.m2)(13〜16L/s.m2),清水冲洗强度为 13〜15m 少(h.m2)(3.6〜4.1L/s.m2),表面扫洗用原水,一般为 5〜8m 引(h.m2)(1.4〜2.2L/s.m2)。整个滤料层在深度方向的粒径分布基本均匀，在反冲洗过程中滤料层不膨胀，不发生水力分级现象，保证深层截污，滤层含污能力高。滤层以上的水深一般人于 1.2m,反冲洗时水位卞降到排水槽顶，水深只有 0.5m。D 型滤池简介1.1概述D 型滤池是由德安公司自主设计的一种快滤池。它采用 863 纤维滤料，...
