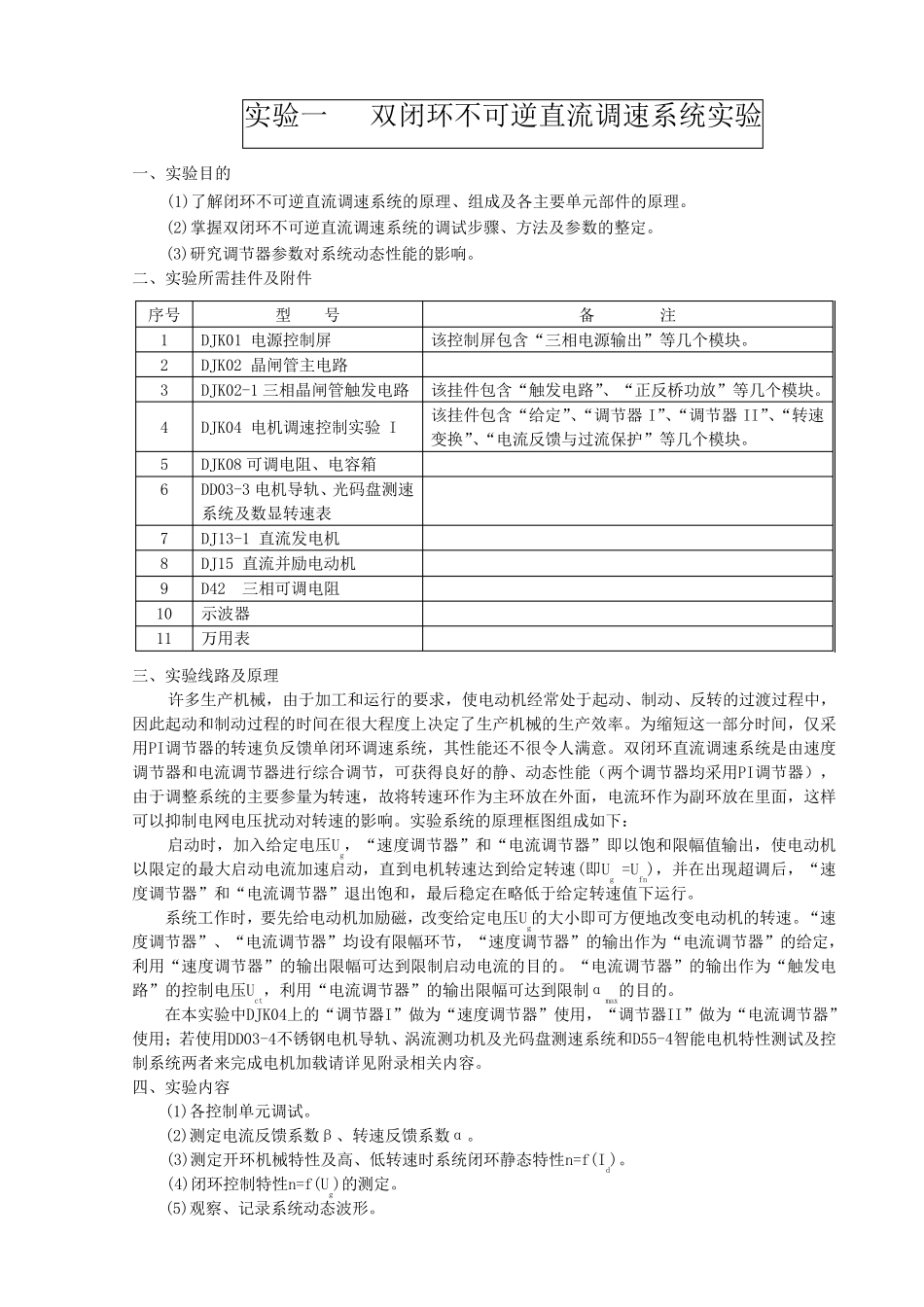

实验一 双闭环不可逆直流调速系统实验 一、实验目的 (1)了解闭环不可逆直流调速系统的原理、组成及各主要单元部件的原理
(2)掌握双闭环不可逆直流调速系统的调试步骤、方法及参数的整定
(3)研究调节器参数对系统动态性能的影响
二、实验所需挂件及附件 序号 型 号 备 注 1 DJK01 电源控制屏 该控制屏包含“三相电源输出”等几个模块
2 DJK02 晶闸管主电路 3 DJK02-1 三相晶闸管触发电路 该挂件包含“触发电路”、“正反桥功放”等几个模块
4 DJK04 电机调速控制实验 I 该挂件包含“给定”、“调节器I”、“调节器II”、“转速变换”、“电流反馈与过流保护”等几个模块
5 DJK08 可调电阻、电容箱 6 DD03-3 电机导轨、光码盘测速系统及数显转速表 7 DJ13-1 直流发电机 8 DJ15 直流并励电动机 9 D42 三相可调电阻 10 示波器 11 万用表 三、实验线路及原理 许多生产机械，由于加工和运行的要求，使电动机经常处于起动、制动、反转的过渡过程中，因此起动和制动过程的时间在很大程度上决定了生产机械的生产效率
为缩短这一部分时间，仅采用PI调节器的转速负反馈单闭环调速系统，其性能还不很令人满意
双闭环直流调速系统是由速度调节器和电流调节器进行综合调节，可获得良好的静、动态性能（两个调节器均采用PI调节器），由于调整系统的主要参量为转速，故将转速环作为主环放在外面，电流环作为副环放在里面，这样可以抑制电网电压扰动对转速的影响

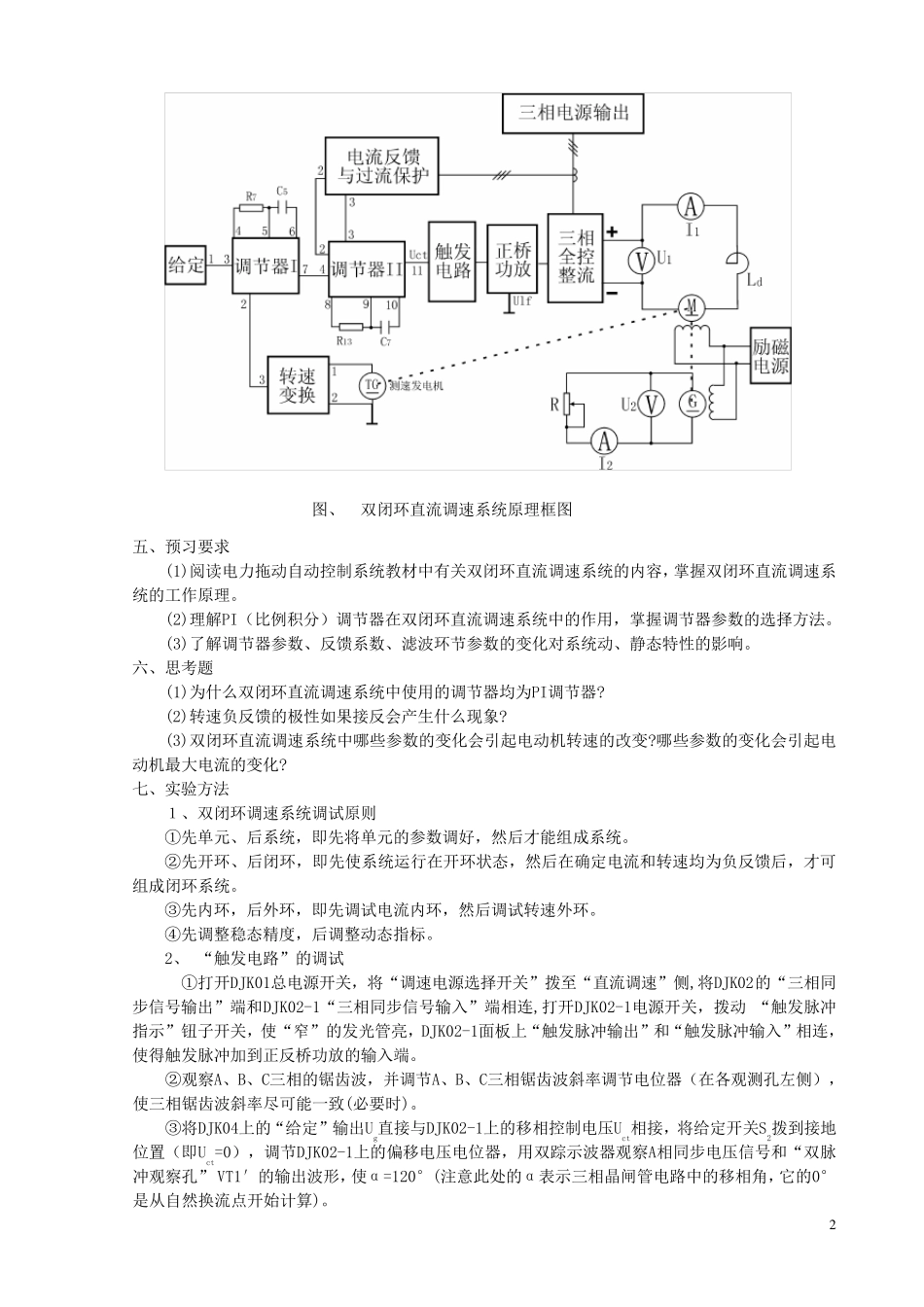

实验系统的原理框图组成如下： 启动时，加入给定电压Ug，“速度调节器”和“电流调节器”即以饱和限幅值输出，使电动机以限定的最大启动电流加速启动，直到电机转速达到给定转速(即Ug =Ufn)，并在出现超调后，“速度调节器”和“电流调节器”退出饱和，最后稳定在略低于给定转速值下运行

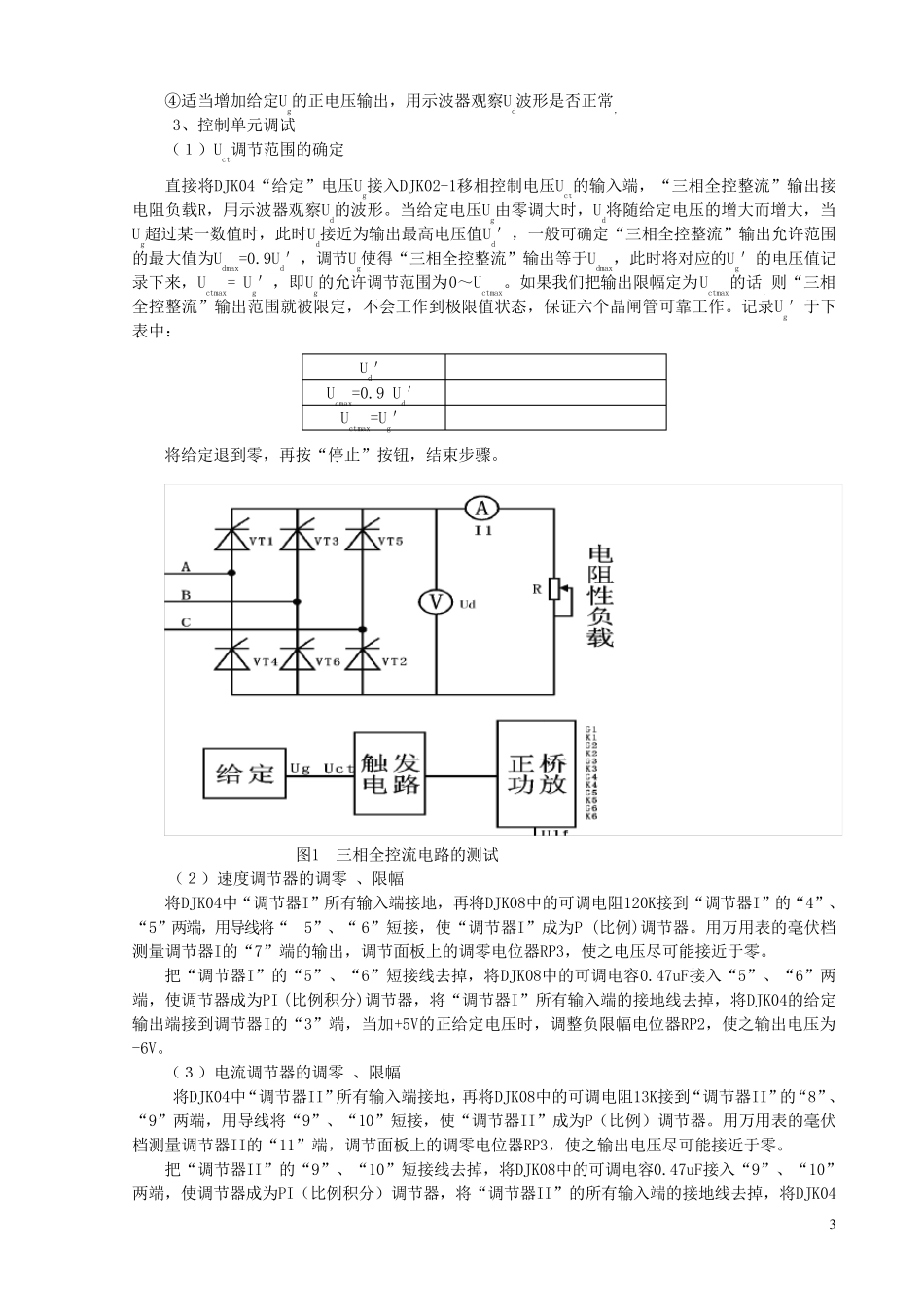

系统工作时，要先给电动
