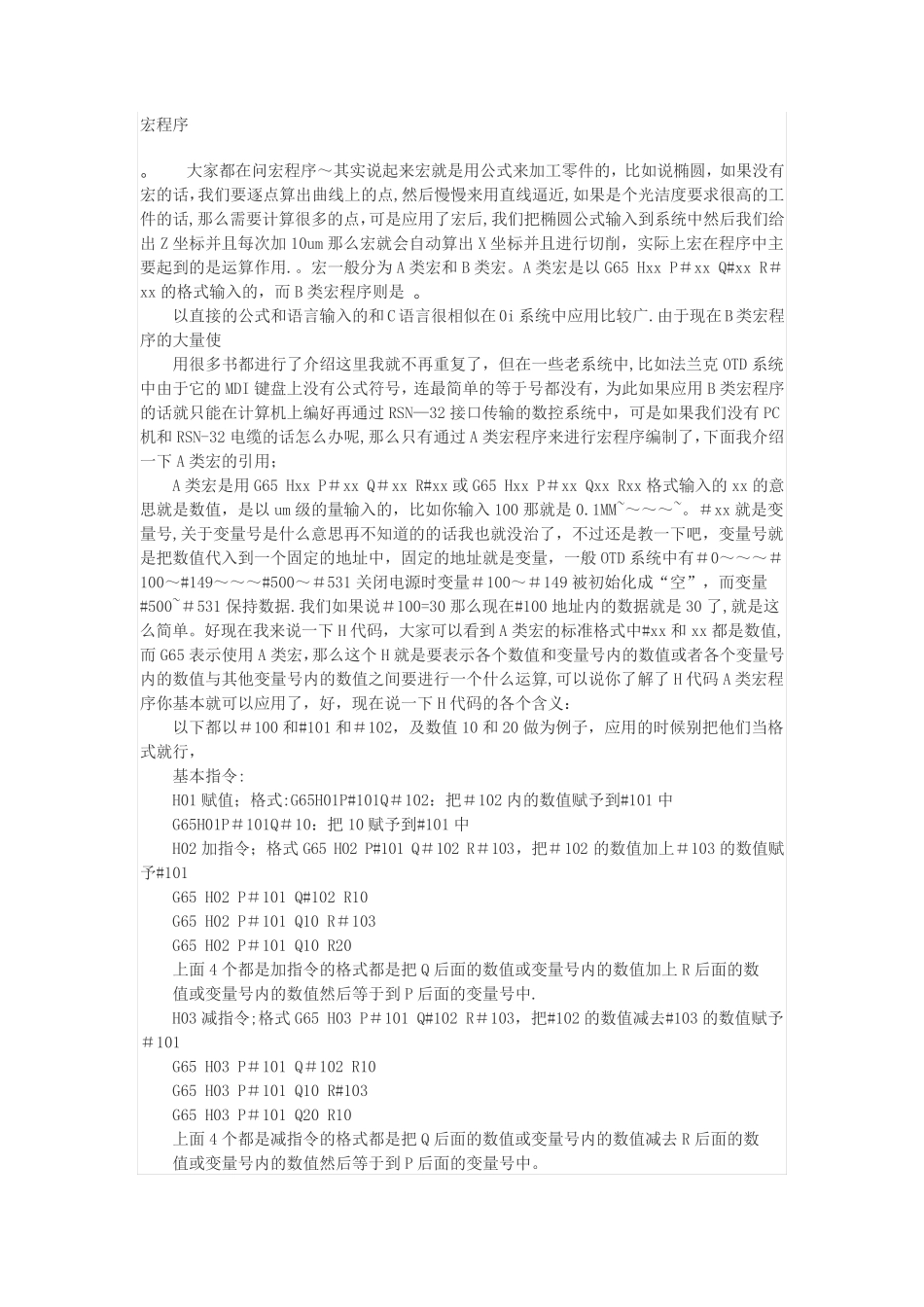

宏程序 。 大家都在问宏程序～其实说起来宏就是用公式来加工零件的，比如说椭圆，如果没有宏的话，我们要逐点算出曲线上的点,然后慢慢来用直线逼近,如果是个光洁度要求很高的工件的话,那么需要计算很多的点，可是应用了宏后,我们把椭圆公式输入到系统中然后我们给出Z 坐标并且每次加10um 那么宏就会自动算出X 坐标并且进行切削，实际上宏在程序中主要起到的是运算作用.。宏一般分为A 类宏和B 类宏。A 类宏是以G65 Hxx P＃xx Q#xx R＃xx 的格式输入的，而B 类宏程序则是 。 以直接的公式和语言输入的和C 语言很相似在0i 系统中应用比较广.由于现在B 类宏程序的大量使 用很多书都进行了介绍这里我就不再重复了，但在一些老系统中,比如法兰克OTD 系统中由于它的MDI 键盘上没有公式符号，连最简单的等于号都没有，为此如果应用B 类宏程序的话就只能在计算机上编好再通过RSN—32 接口传输的数控系统中，可是如果我们没有PC机和RSN-32 电缆的话怎么办呢,那么只有通过A 类宏程序来进行宏程序编制了，下面我介绍一下A 类宏的引用； A 类宏是用G65 Hxx P＃xx Q＃xx R#xx 或G65 Hxx P＃xx Qxx Rxx 格式输入的xx 的意思就是数值，是以um 级的量输入的，比如你输入100 那就是0.1MM~～～～~。＃xx 就是变量号,关于变量号是什么意思再不知道的的话我也就没治了，不过还是教一下吧，变量号就是把数值代入到一个固定的地址中，固定的地址就是变量，一般OTD 系统中有＃0～～～＃100～#149～～～#500～＃531 关闭电源时变量＃100～＃149 被初始化成“空”，而变量#500~＃531 保持数据.我们如果说＃100=30 那么现在#100 地址内的数据就是30 了,就是这么简单。好现在我来说一下H 代码，大家可以看到A 类宏的标准格式中#xx 和xx 都是数值,而G65 表示使用A 类宏，那么这个H 就是要表示各个数值和变量号内的数值或者各个变量号内的数值与其他变量号内的数值之间要进行一个什么运算,可以说你了解了H 代码A 类宏程序你基本就可以应用了，好，现在说一下H 代码的各个含义： 以下都以＃100 和#101 和＃102，及数值10 和20 做为例子，应用的时候别把他们当格式就行， 基本指令: H01 赋值；格式:G65H01P#101Q＃102：把＃102 内的数值赋予到#101 中 G65H01P＃101Q＃10：把10 赋予到#101 中 H02 加指令；格式G65 H02 P#101 Q＃102 R＃103，把＃102 的数值加上＃103 的数值赋予#101 G65 H02 P...
