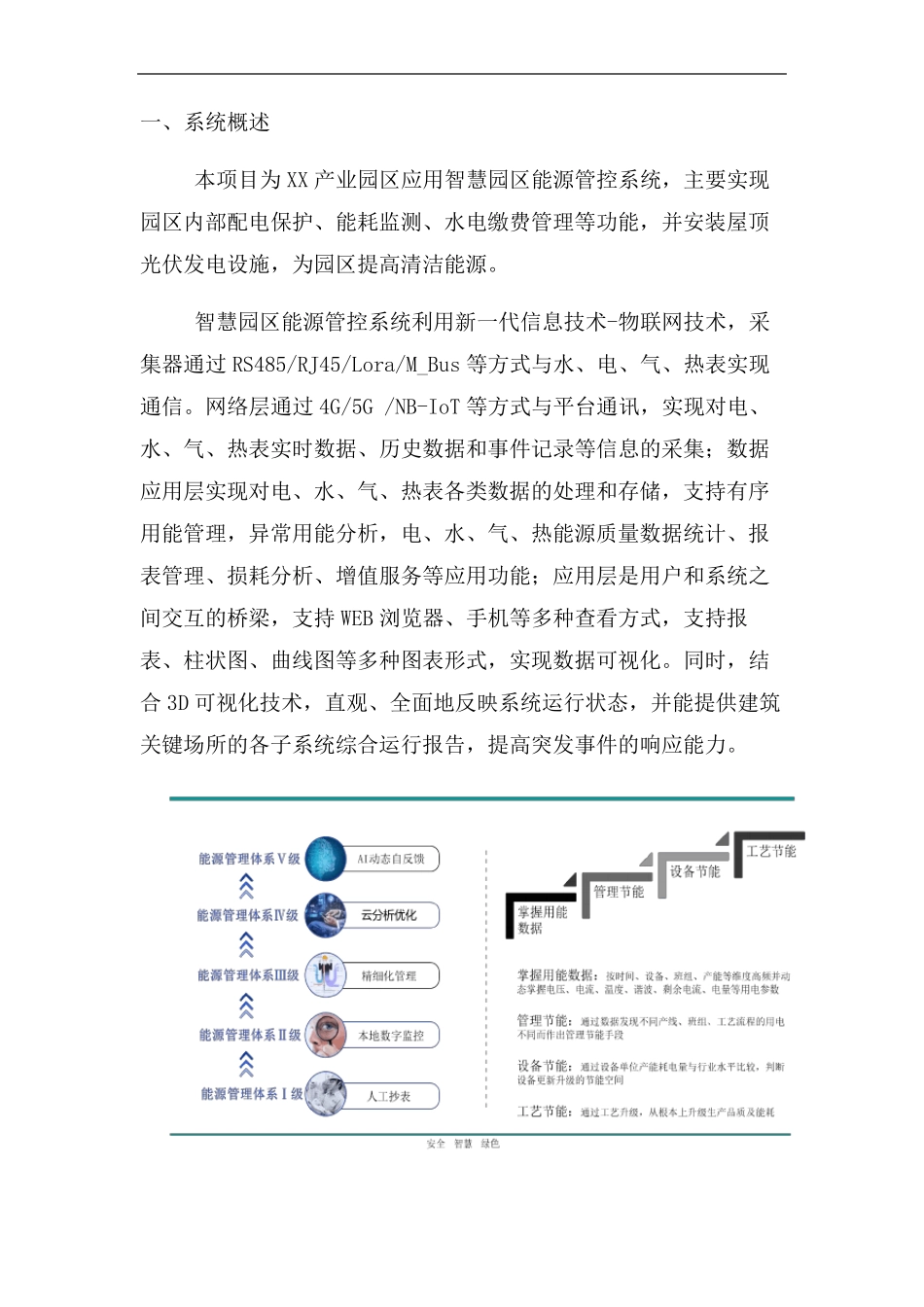

一、系统概述 本项目为XX 产业园区应用智慧园区能源管控系统，主要实现园区内部配电保护、能耗监测、水电缴费管理等功能，并安装屋顶光伏发电设施，为园区提高清洁能源。 智慧园区能源管控系统利用新一代信息技术-物联网技术，采集器通过RS485/RJ45/Lora/M_Bus 等方式与水、电、气、热表实现通信。网络层通过4G/5G /NB-IoT 等方式与平台通讯，实现对电、水、气、热表实时数据、历史数据和事件记录等信息的采集；数据应用层实现对电、水、气、热表各类数据的处理和存储，支持有序用能管理，异常用能分析，电、水、气、热能源质量数据统计、报表管理、损耗分析、增值服务等应用功能；应用层是用户和系统之间交互的桥梁，支持WEB 浏览器、手机等多种查看方式，支持报表、柱状图、曲线图等多种图表形式，实现数据可视化。同时，结合3D 可视化技术，直观、全面地反映系统运行状态，并能提供建筑关键场所的各子系统综合运行报告，提高突发事件的响应能力。 二、需求分析 目前产业园规划建设用地303 亩，建筑面积XXX 平方米，其中生产厂房XXX 平方米；办公用房XXX 平方米；配套用房XXX 平方米。为提升园区能源信息化管理水平，达到绿色智慧园区，需要对各类能源进行信息采集，分类分项管理。 三、系统设计原则与目标 3.1 设计原则 系统的软件设计方案需以计算机网络为基础、软件为核心，通过信息交换和共享，集成监控、管理整个园区的能源，提高系统维护水平、管理自动化水平、协调运行能力及详细的管理功能。 3.2 设计目标 能源管控系统的设计目标就是要在提高能源系统的运行、管理效率的同时，结合3D 可视化技术，通过与生产系统的数据共享与对比分析，更加快速、直观地统计能源消耗数据，为企业提供一个有效的能源系统整体管控解决方案；建立一套先进的、可靠的能源系统运行、操作和管理平台，并实现安全稳定、经济平衡、优质环保、监督考核的基本目标。 四、方案设计 整个方案从四个方面进行规划设计，主要包括配电监控、园区能效管理、缴费管理、光伏发电。 4.1 配电室及用电设备监控方案 实现对园区内配电室的实时监控，实时采集各厂站远动工作站遥测、遥信、电能量、数字量、微机保护信息等数据, 数据类型包 括模拟量、状态量、电能量、继电保护记录、时间顺序记录、电力系统各种参数等。同时，向各厂站远动工作站发送各种数据信息及控制命令。 4.1.1 具体配置、功能及性能指标 A、通信总控单元 完成如下功能：...
