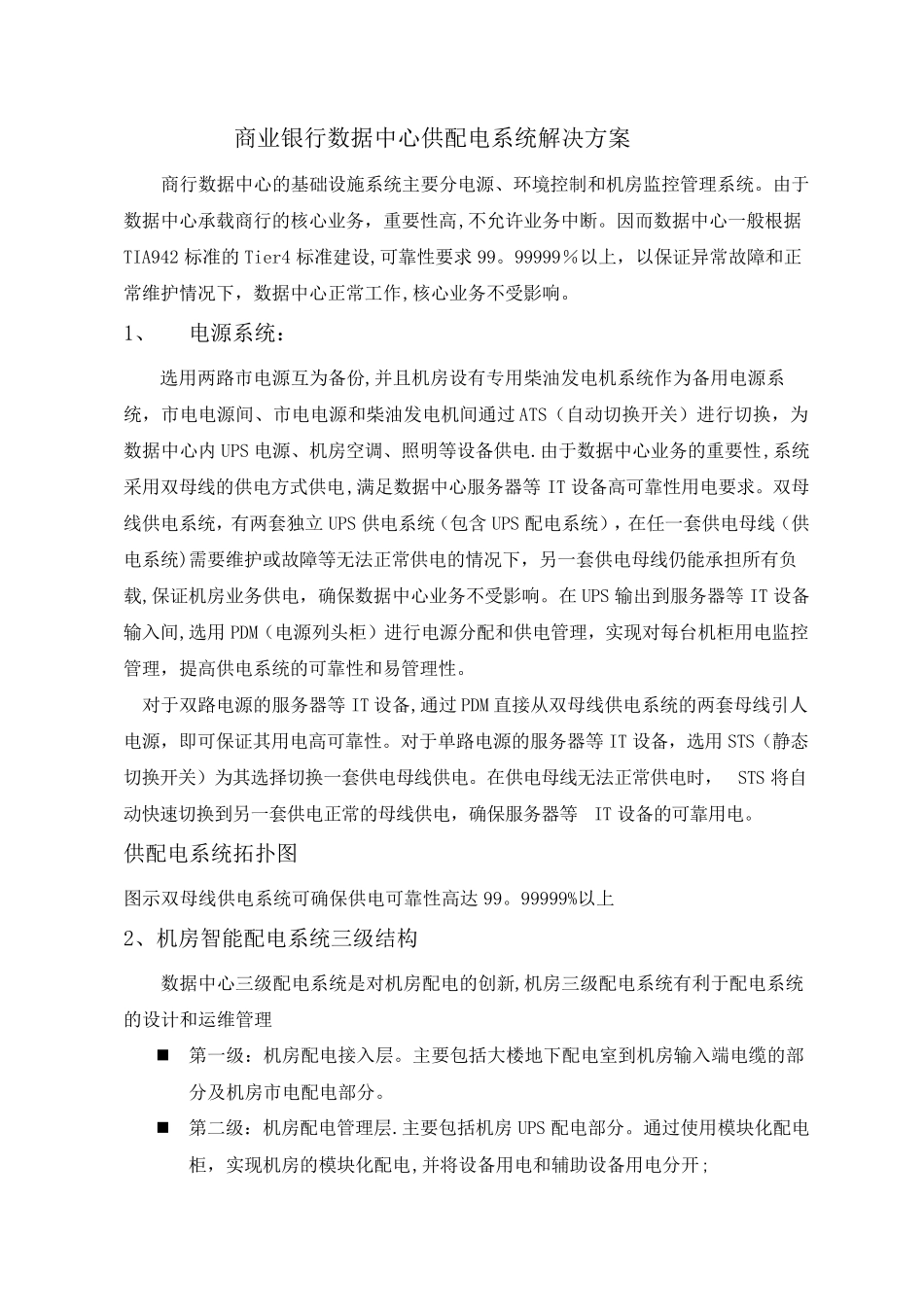

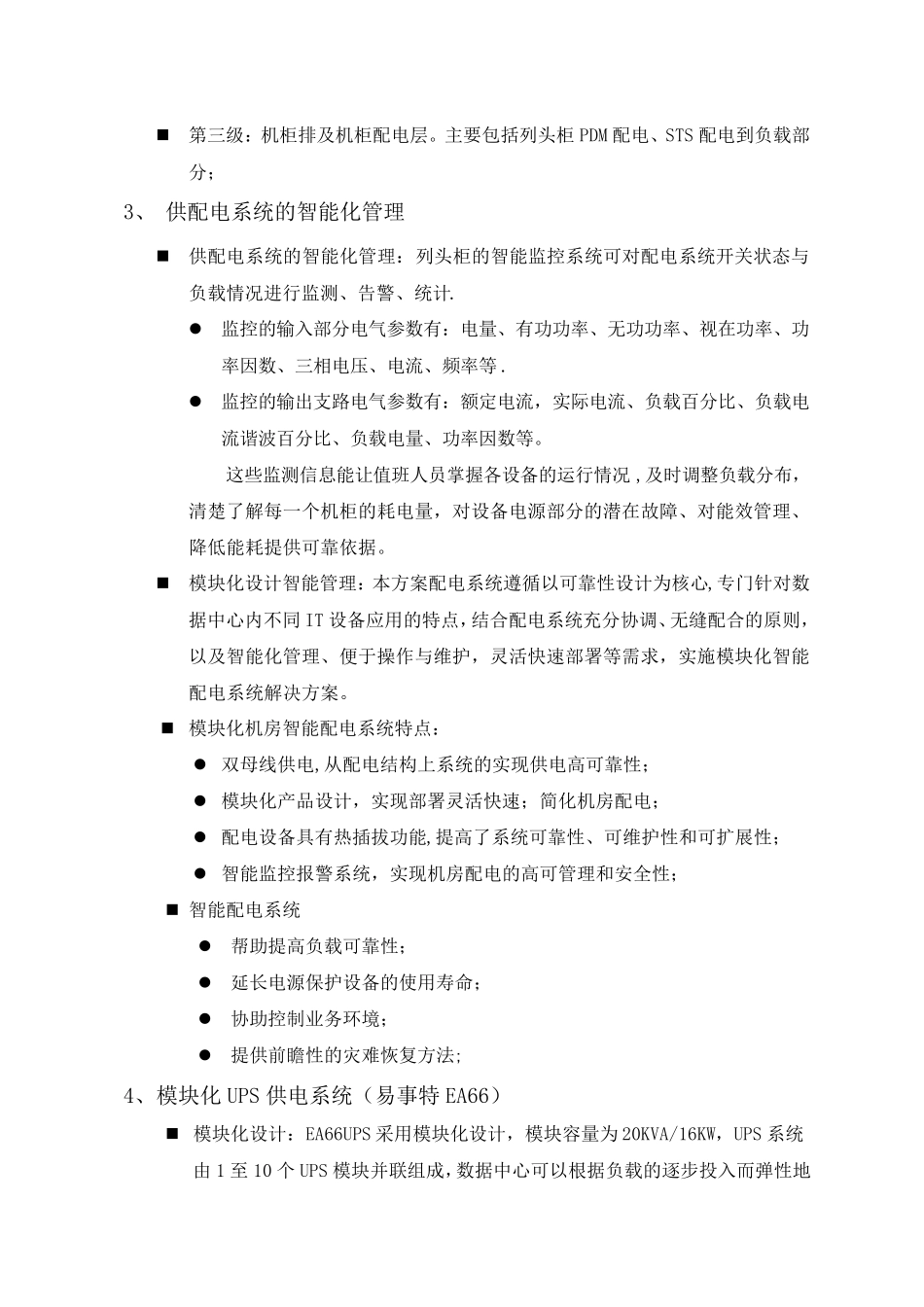

商业银行数据中心供配电系统解决方案 商行数据中心的基础设施系统主要分电源、环境控制和机房监控管理系统。由于数据中心承载商行的核心业务，重要性高,不允许业务中断。因而数据中心一般根据TIA942 标准的Tier4 标准建设,可靠性要求99。99999％以上，以保证异常故障和正常维护情况下，数据中心正常工作,核心业务不受影响。 1、 电源系统： 选用两路市电源互为备份,并且机房设有专用柴油发电机系统作为备用电源系统，市电电源间、市电电源和柴油发电机间通过ATS（自动切换开关）进行切换，为数据中心内UPS 电源、机房空调、照明等设备供电.由于数据中心业务的重要性,系统采用双母线的供电方式供电,满足数据中心服务器等IT 设备高可靠性用电要求。双母线供电系统，有两套独立UPS 供电系统（包含UPS 配电系统），在任一套供电母线（供电系统)需要维护或故障等无法正常供电的情况下，另一套供电母线仍能承担所有负载,保证机房业务供电，确保数据中心业务不受影响。在UPS 输出到服务器等IT 设备输入间,选用PDM（电源列头柜）进行电源分配和供电管理，实现对每台机柜用电监控管理，提高供电系统的可靠性和易管理性。 对于双路电源的服务器等IT 设备,通过PDM 直接从双母线供电系统的两套母线引人电源，即可保证其用电高可靠性。对于单路电源的服务器等IT 设备，选用STS（静态切换开关）为其选择切换一套供电母线供电。在供电母线无法正常供电时，STS 将自动快速切换到另一套供电正常的母线供电，确保服务器等IT 设备的可靠用电。 供配电系统拓扑图 图示双母线供电系统可确保供电可靠性高达99。99999%以上 2、机房智能配电系统三级结构 数据中心三级配电系统是对机房配电的创新,机房三级配电系统有利于配电系统的设计和运维管理 第一级：机房配电接入层。主要包括大楼地下配电室到机房输入端电缆的部分及机房市电配电部分。 第二级：机房配电管理层.主要包括机房UPS 配电部分。通过使用模块化配电柜，实现机房的模块化配电,并将设备用电和辅助设备用电分开; 第三级：机柜排及机柜配电层。主要包括列头柜PDM 配电、STS 配电到负载部分； 3、 供配电系统的智能化管理 供配电系统的智能化管理：列头柜的智能监控系统可对配电系统开关状态与负载情况进行监测、告警、统计. 监控的输入部分电气参数有：电量、有功功率、无功功率、视在功率、功率因数、三相电压、电流、频率等. 监控的输出支路电气参...
