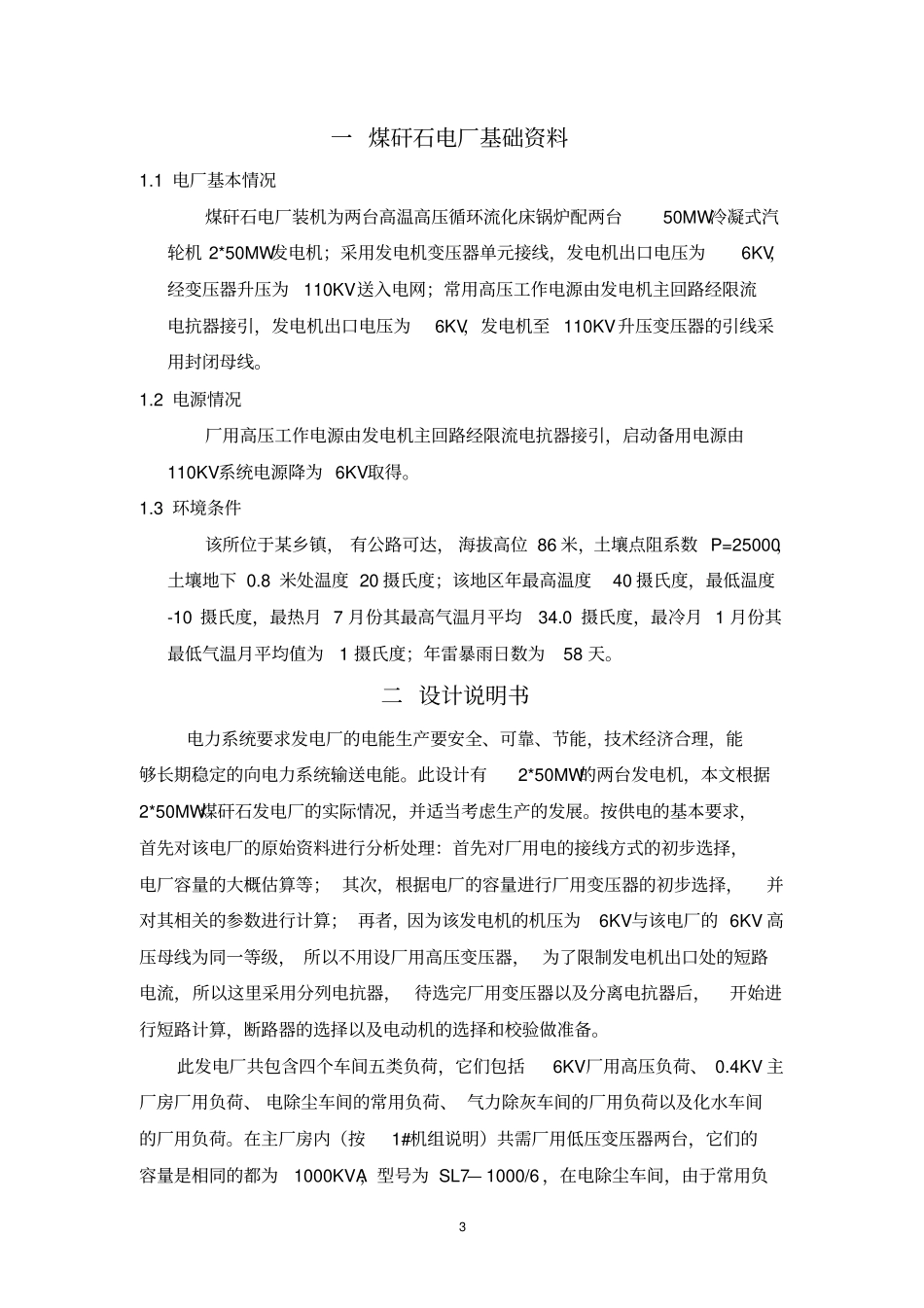

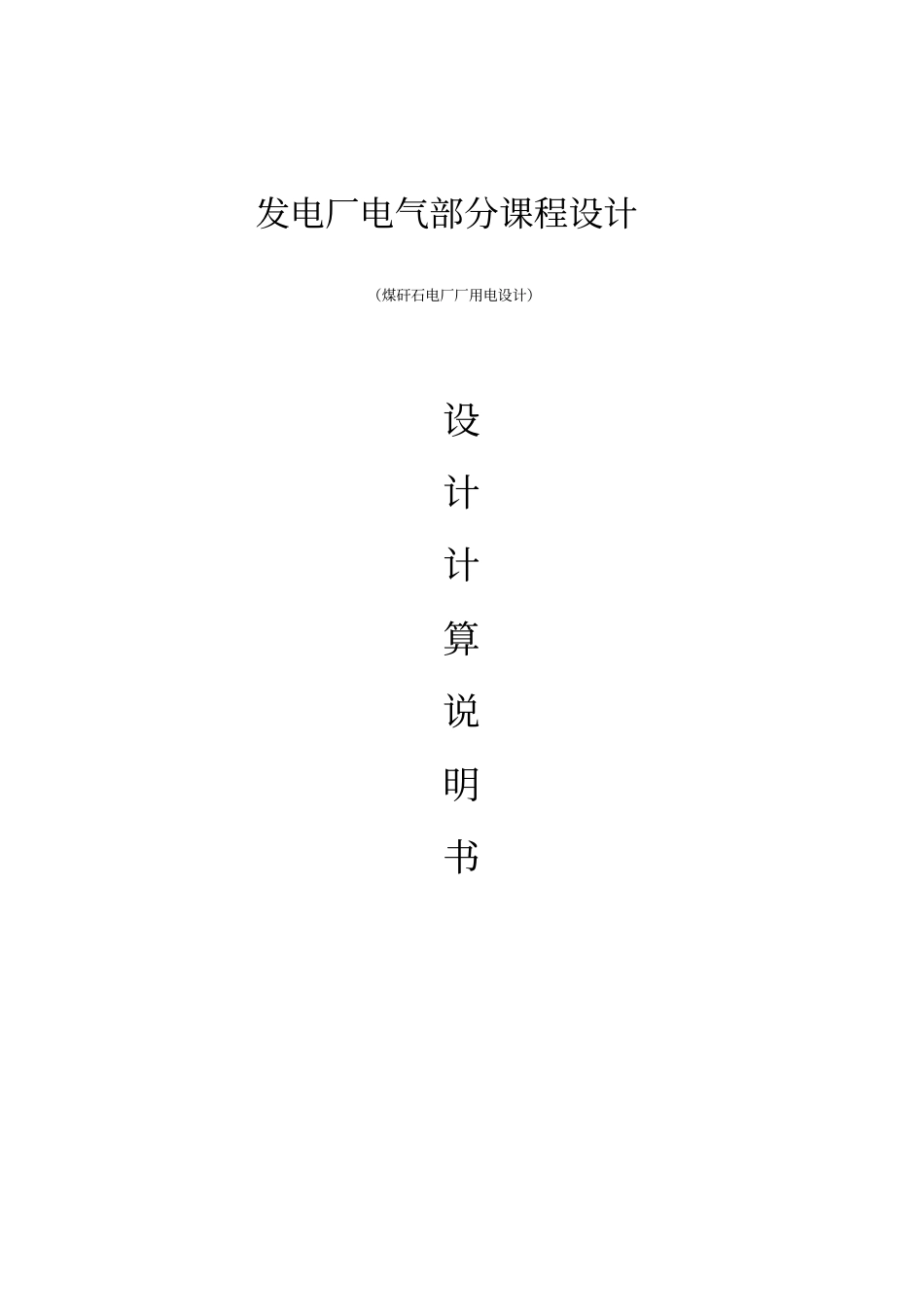

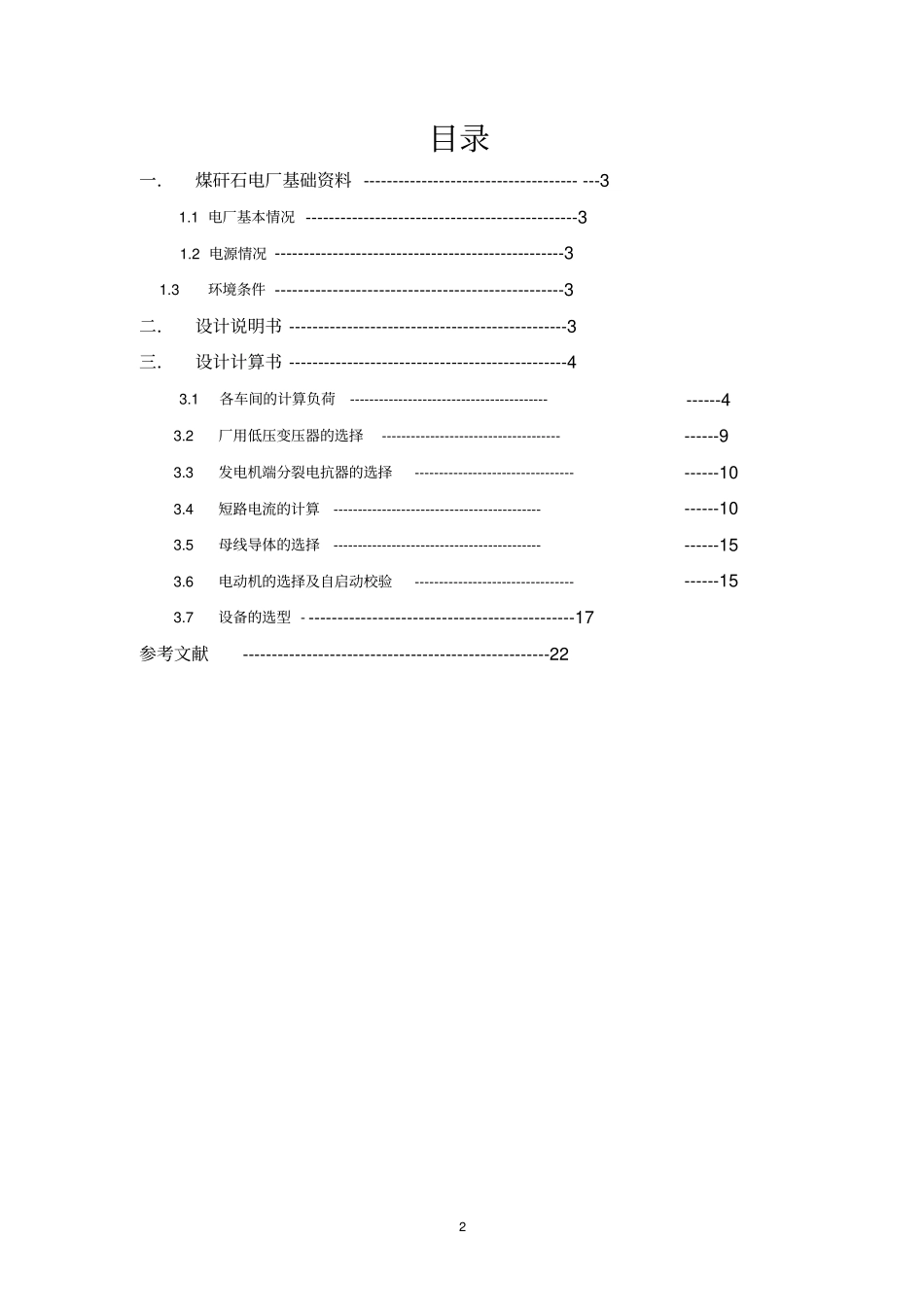

发电厂电气部分课程设计（煤矸石电厂厂用电设计）设计计算说明书2 目录一．煤矸石电厂基础资料 ------------------------------------- ---31.1 电厂基本情况 -----------------------------------------------31.2 电源情况 --------------------------------------------------3 1.3环境条件 --------------------------------------------------3二．设计说明书 ------------------------------------------------3 三．设计计算书 ------------------------------------------------4 3.1 各车间的计算负荷-----------------------------------------------4 3.2 厂用低压变压器的选择-------------------------------------------9 3.3 发电机端分裂电抗器的选择---------------------------------------10 3.4 短路电流的计算-------------------------------------------------10 3.5 母线导体的选择-------------------------------------------------15 3.6 电动机的选择及自启动校验---------------------------------------15 3.7 设备的选型 - ----------------------------------------------17 参考文献-----------------------------------------------------223 一 煤矸石电厂基础资料1.1 电厂基本情况煤矸石电厂装机为两台高温高压循环流化床锅炉配两台50MW冷凝式汽轮机 2*50MW发电机；采用发电机变压器单元接线，发电机出口电压为6KV，经变压器升压为110KV送入电网；常用高压工作电源由发电机主回路经限流电抗器接引，发电机出口电压为6KV，发电机至 110KV升压变压器的引线采用封闭母线。1.2 电源情况厂用高压工作电源由发电机主回路经限流电抗器接引，启动备用电源由110KV系统电源降为 6KV取得。1.3 环境条件该所位于某乡镇， 有公路可达， 海拔高位 86 米，土壤点阻系数 P=25000，土壤地下 0.8 米处温度 20 摄氏度；该地区年最高温度40 摄氏度，最低温度-10 摄氏度，最热月 7 月份其最高气温月平均34.0 摄氏度，最冷月 1 月份其最低气温月平均值为1 摄氏度；年雷暴雨日数为58 天。二 设计说明书电力系统要求发电厂的电能生产要安全、可靠、节能，技术经济合理，能够长期稳定的向电力系统输送电能。此设计有2*50MW的两台发电机，本文根据2*50MW煤矸石发电厂的实际情况，并适当考虑生产的发展。按供电的基本要求，首先对该电厂的原始资料进行分析处理：首先对厂用电的...
