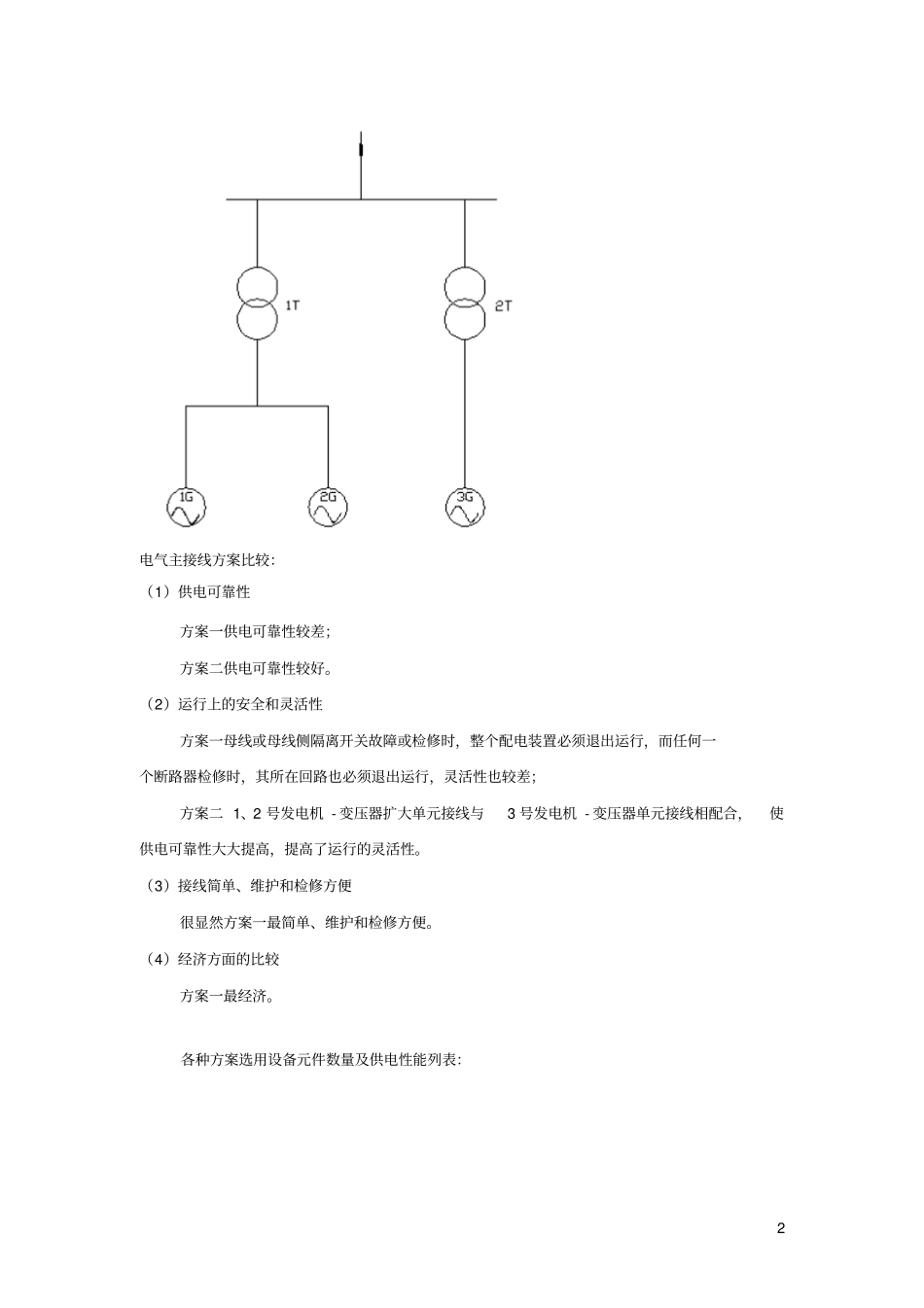

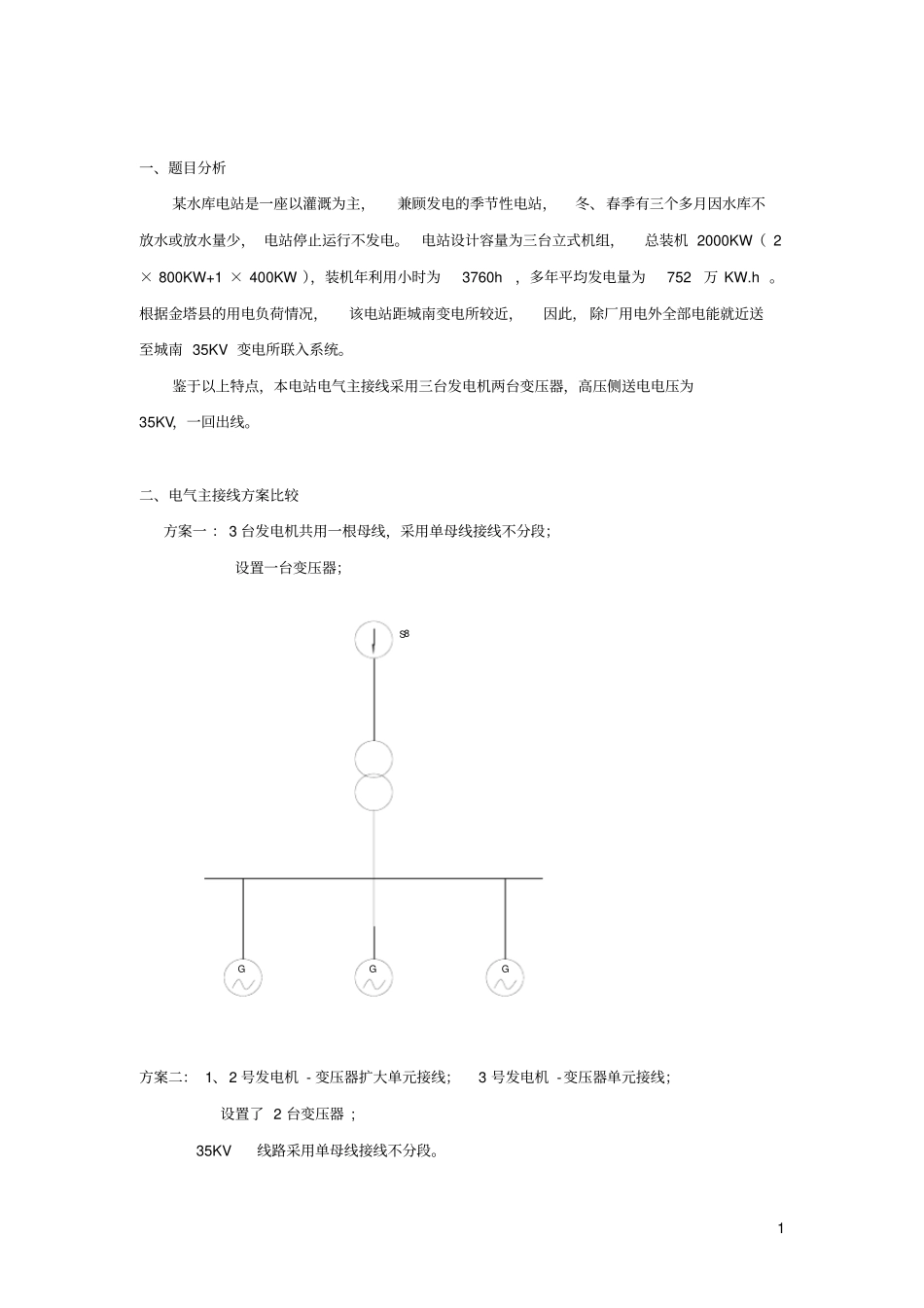

目录一、题目分析 ........................................................ 1 二、电气主接线方案比较.............................................. 1 三、短路电流计算 .................................................... 4 四、电气设备的选择 ................................................. 12 五、电气主接线图 ................................................... 22 1一、题目分析某水库电站是一座以灌溉为主，兼顾发电的季节性电站，冬、春季有三个多月因水库不放水或放水量少， 电站停止运行不发电。电站设计容量为三台立式机组，总装机 2000KW （ 2 × 800KW+1 × 400KW ），装机年利用小时为 3760h ，多年平均发电量为 752 万 KW.h 。根据金塔县的用电负荷情况，该电站距城南变电所较近，因此， 除厂用电外全部电能就近送至城南 35KV 变电所联入系统。鉴于以上特点，本电站电气主接线采用三台发电机两台变压器，高压侧送电电压为35KV，一回出线。二、电气主接线方案比较方案一 ： 3 台发电机共用一根母线，采用单母线接线不分段；设置一台变压器；方案二： 1、2 号发电机 - 变压器扩大单元接线；3 号发电机 -变压器单元接线；设置了 2 台变压器 ; 35KV线路采用单母线接线不分段。S8GGG2电气主接线方案比较：（1）供电可靠性方案一供电可靠性较差；方案二供电可靠性较好。（2）运行上的安全和灵活性方案一母线或母线侧隔离开关故障或检修时，整个配电装置必须退出运行，而任何一个断路器检修时，其所在回路也必须退出运行，灵活性也较差；方案二 1、2 号发电机 - 变压器扩大单元接线与3 号发电机 - 变压器单元接线相配合，使供电可靠性大大提高，提高了运行的灵活性。（3）接线简单、维护和检修方便很显然方案一最简单、维护和检修方便。（4）经济方面的比较方案一最经济。各种方案选用设备元件数量及供电性能列表：3方案一二断路器（台数）6．3KV 4 4 37KV 1 2 隔离开关（台数）6．3KV 8 8 37KV 2 4 主变台数1 2 供电可靠性差较好供电灵活性一般较好母线条数1 1 接线特点简单较简单实现自动化不易较易投资比较不大较大运行维修不方便较方便综合比较：选方案二最合适。经过综合比较上述方案，本阶段选用方案二作为推荐方案。2、 变压器容量及型号的确定：1、1TS=COSP=KVA20008.08002经查表选择SF7-8000/35 型号，其主要技术参数如下：型号额定容...
