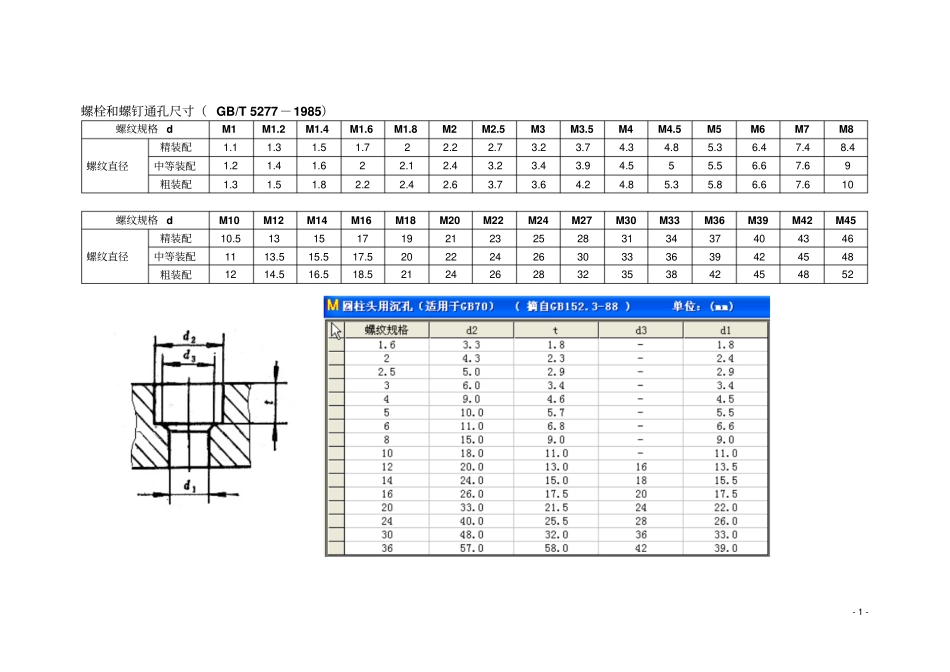

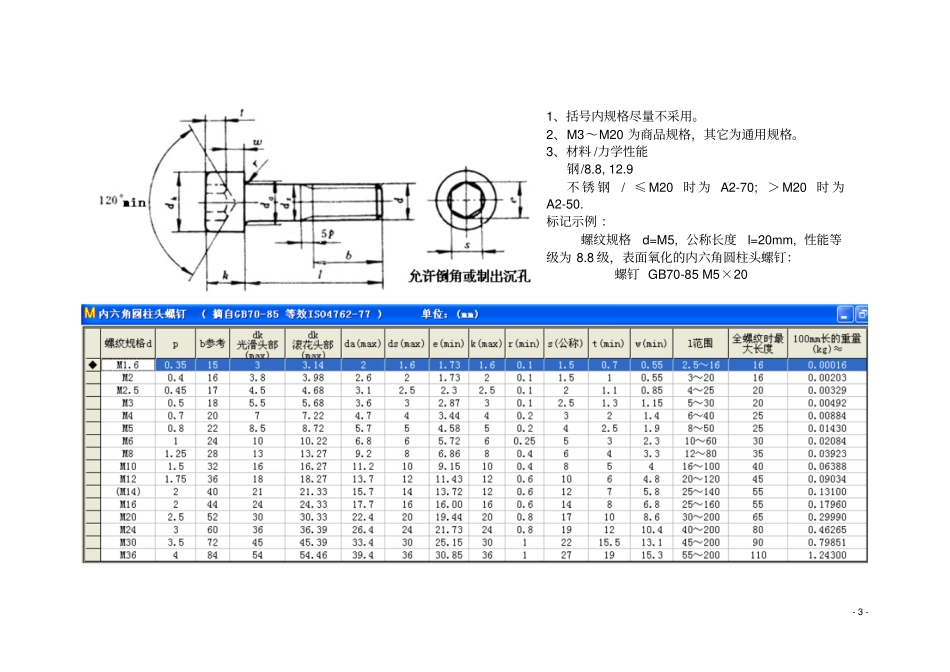

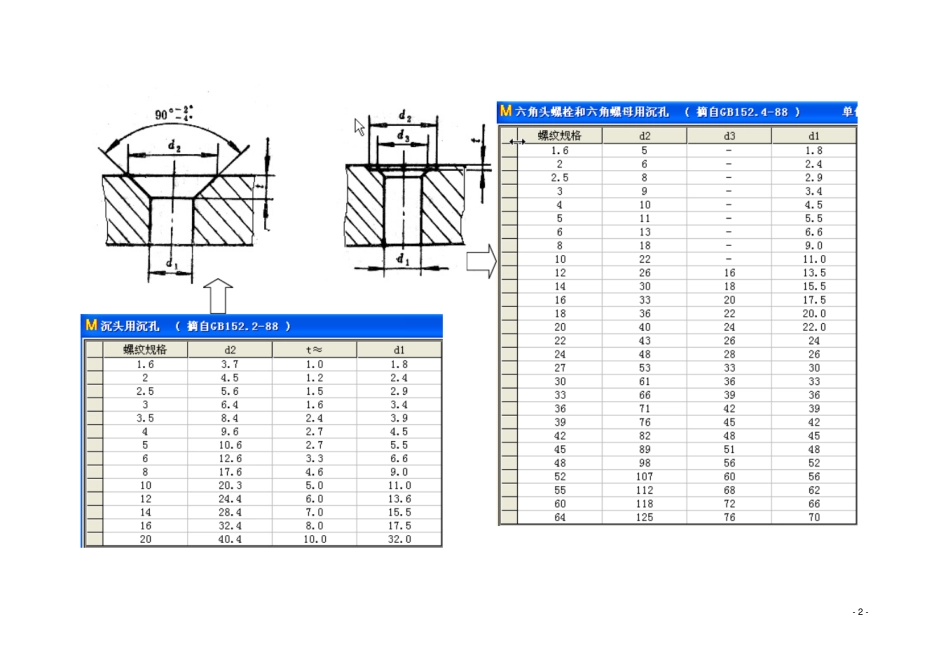

- 1 - 螺栓和螺钉通孔尺寸（ GB/T 5277－1985）螺纹规格 d M1 M1.2 M1.4 M1.6 M1.8 M2 M2.5 M3 M3.5 M4 M4.5 M5 M6 M7 M8 螺纹直径精装配1.1 1.3 1.5 1.7 2 2.2 2.7 3.2 3.7 4.3 4.8 5.3 6.4 7.4 8.4 中等装配1.2 1.4 1.6 2 2.1 2.4 3.2 3.4 3.9 4.5 5 5.5 6.6 7.6 9 粗装配1.3 1.5 1.8 2.2 2.4 2.6 3.7 3.6 4.2 4.8 5.3 5.8 6.6 7.6 10 螺纹规格 d M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 螺纹直径精装配10.5 13 15 17 19 21 23 25 28 31 34 37 40 43 46 中等装配11 13.5 15.5 17.5 20 22 24 26 30 33 36 39 42 45 48 粗装配12 14.5 16.5 18.5 21 24 26 28 32 35 38 42 45 48 52 - 2 - - 3 - 1、括号内规格尽量不采用。2、M3～M20 为商品规格，其它为通用规格。3、材料 /力学性能钢/8.8, 12.9 不 锈 钢/ ≤ M20 时 为 A2-70; ＞ M20 时 为A2-50. 标记示例 ：螺纹规格d=M5, 公称长度l=20mm, 性能等级为 8.8 级，表面氧化的内六角圆柱头螺钉：螺钉 GB70-85 M5×20- 4 - 1、括号内规格尽量不采用。2、材料 /力学性能：钢 / 4.8。标记示例：螺纹规格d=M5, 公称长度 l=20mm, 性能等级为4.8级，不经表面处理的H 型十字槽沉头螺钉：螺钉 GB819-85 M5×20 - 5 - 1. C 级垫圈没有Ra3.2 和去毛刺的要求。2. C 级适用于中等装配系列，A 级适用于精装配系列。3. GB848-85 主要用于带圆柱头螺钉，其他用于标准六角螺栓、螺钉和螺母。材料力学性能等级：钢 100HV 标记示例：标准系列、 公称尺寸 d=8mm，性能等级为100HV 级、不经表面处理的平垫圈：垫圈GB95 — 85 8 100HV 材料力学性能等级：钢 200HV; 奥氏体不锈钢A200 标记示例：标准系列、 公称尺寸 d=8mm ，性能等级为200HV 级、不经表面处理的平垫圈：垫圈GB97.1— 85 8 200HV- 6 - 材料力学性能等级：钢 300HV; 奥氏体不锈钢A350 标记示例：标准系列、 公称尺寸 d=8mm，性能等级为300HV 级、倒角型、不经表面处理的平垫圈：垫圈 GB97.2— 85 8 300HV 1、尽可能不采用括号内规格。2、m 应大于零。3、材料： 65Mn 标记示例：规格 16mm,材料为 65Mn ，表面氧化的标准型弹簧垫圈：垫圈 GB93-87 16 - 7 - 1. 在工作图中，轴槽深用t 或(d-t) 标注，毂槽深用 (d+t1) 标注。2. 在除轴伸外保证传递所需转矩条件下，允许用较小剖面的键，但 t 和 t1 的数值必要时应重新计算，使键侧与轴槽及轮毂槽接触高度各为h/2。3. 轴槽及轮毂对轴及轮毂轴线的对称度根据不同要求，一般可按 GB1184-84 中附表 4 对称度公差 7～9 级选用。键槽 (轴槽及毂槽 )的对称度公差的公称尺寸是指键宽b。4. (d-t) 和 (d+t1)两组组合尺寸的极限偏差按相应的t 和 t1 的极限偏差选取， 但(d-t) 极限偏差应取负号 (-) 。
