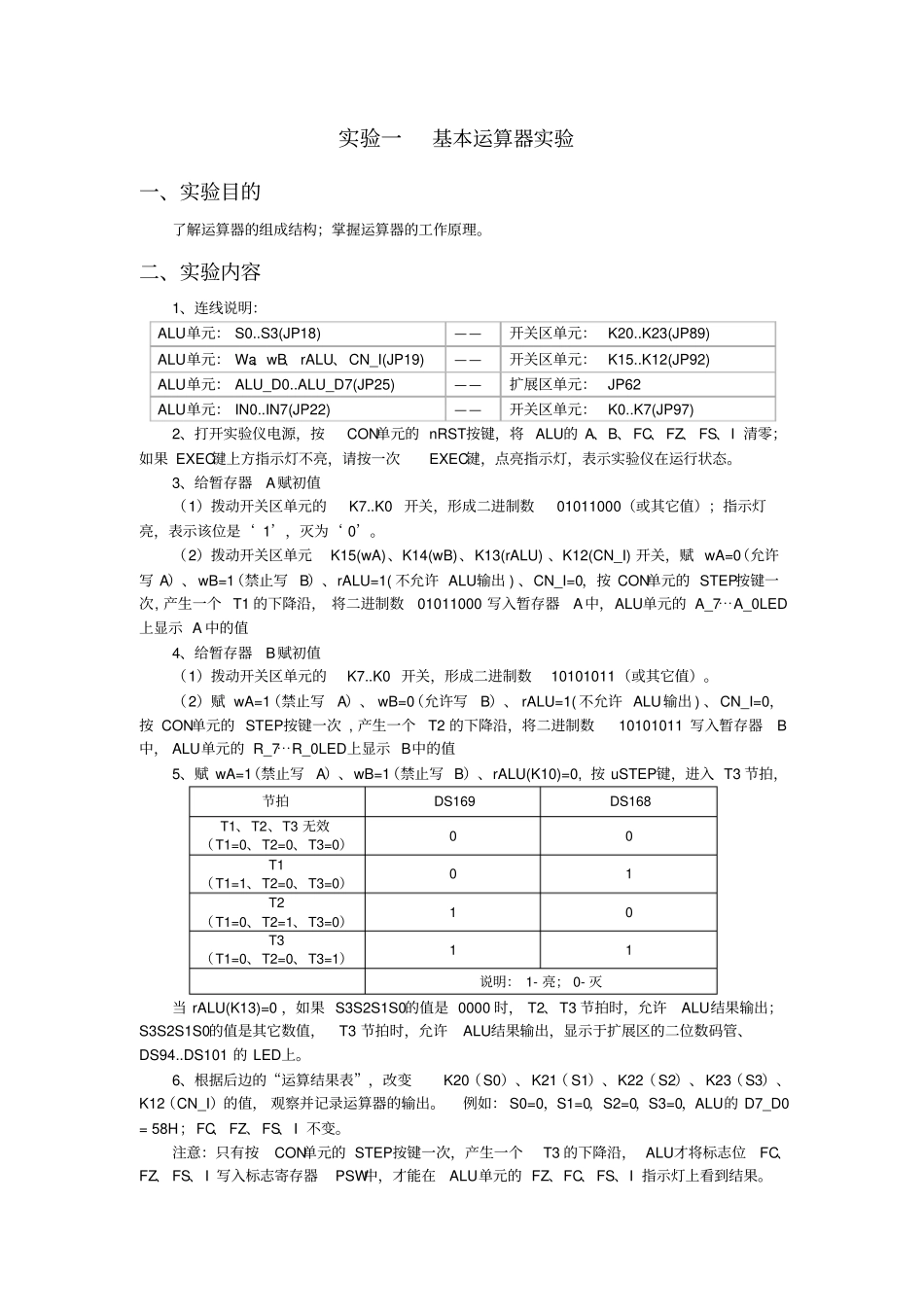

实验一基本运算器实验一、实验目的了解运算器的组成结构;掌握运算器的工作原理
二、实验内容1、连线说明:ALU单元: S0
S3(JP18) ——开关区单元: K20
K23(JP89)ALU单元: Wa、wB、 rALU、CN_I(JP19) ——开关区单元: K15
K12(JP92)ALU单元: ALU_D0
ALU_D7(JP25) ——扩展区单元: JP62ALU单元: IN0
IN7(JP22) ——开关区单元: K0
K7(JP97)2、打开实验仪电源,按CON单元的 nRST按键,将 ALU的 A、B、FC、FZ、 FS、I 清零;如果 EXEC键上方指示灯不亮,请按一次EXEC键,点亮指示灯,表示实验仪在运行状态
3、给暂存器A赋初值(1)拨动开关区单元的K7
K0 开关,形成二进制数01011000(或其它值);指示灯亮,表示该位是‘ 1’,灭为‘ 0’
(2)拨动开关区单元K15(wA)、K14(wB)、K13(rALU) 、K12(CN_I) 开关,赋 wA=0(允许写 A)、wB=1(禁止写 B)、rALU=1( 不允许 ALU输出 ) 、CN_I=0,按 CON单元的 STEP按键一次, 产生一个 T1 的下降沿, 将二进制数01011000 写入暂存器A中,ALU单元的 A_7⋯A_0LED上显示 A 中的值4、给暂存器B赋初值(1)拨动开关区单元的K7
K0 开关,形成二进制数10101011(或其它值)

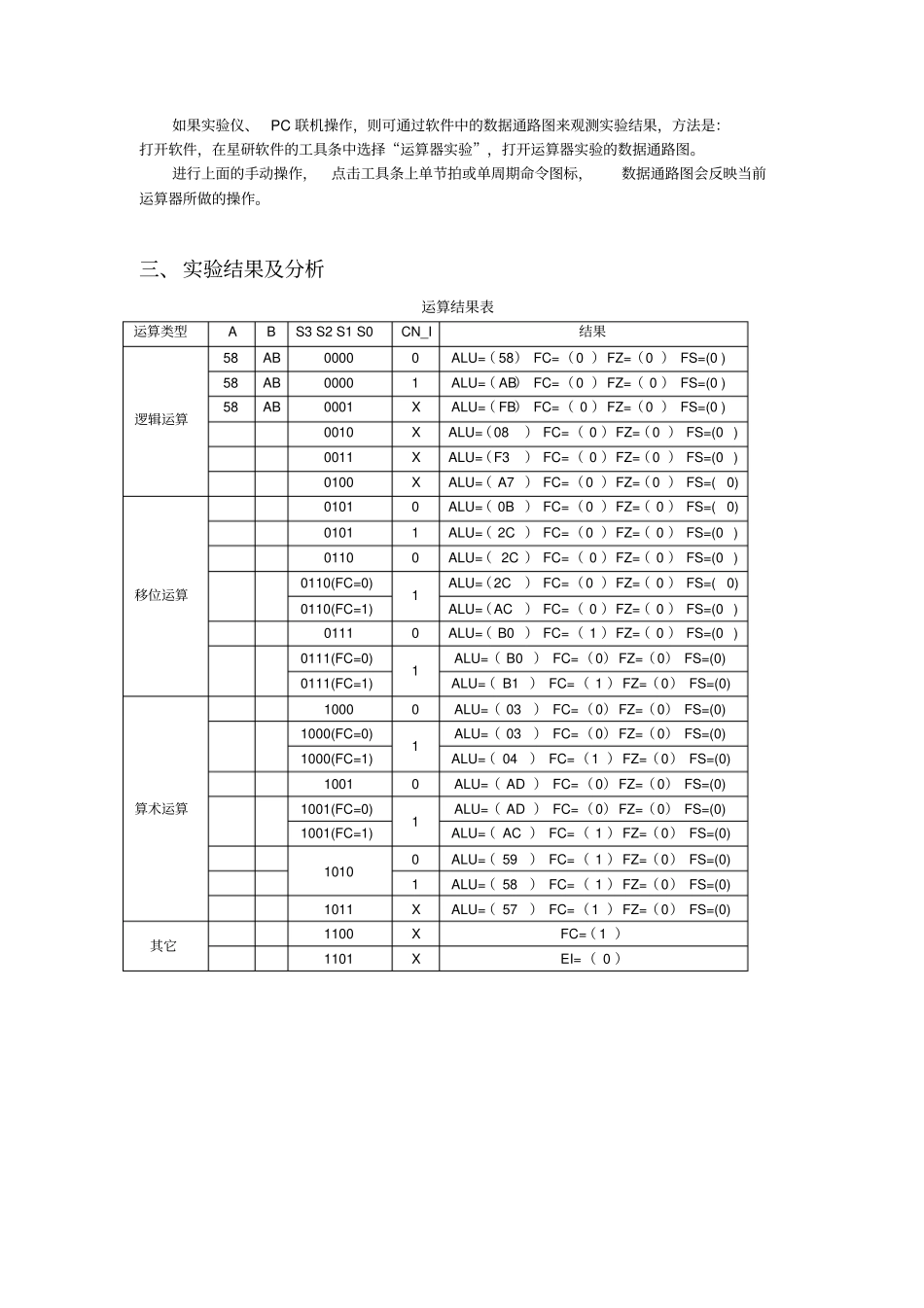

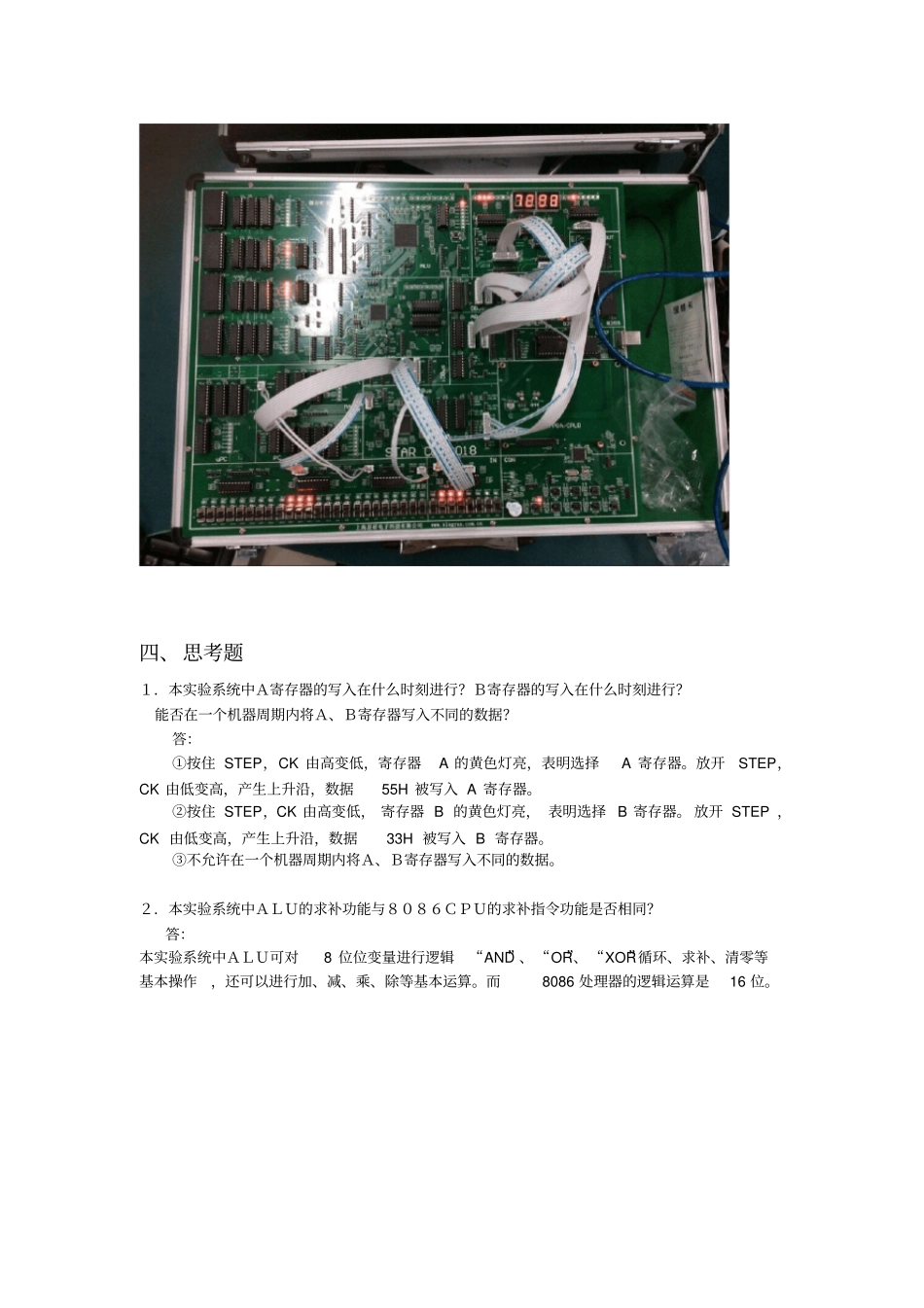

(2)赋 wA=1(禁止写A)、 wB=0(允许写B)、 rALU=1( 不允许 ALU输出 ) 、CN_I=0,按 CON单元的 STEP按键一次 , 产生一个T2 的下降沿,将二进制数10101011 写入暂存器B中, ALU单元的 R_7⋯R_0LED上显示 B中的值5、赋 wA=1(禁止写 A)、wB=1(禁止写 B)
