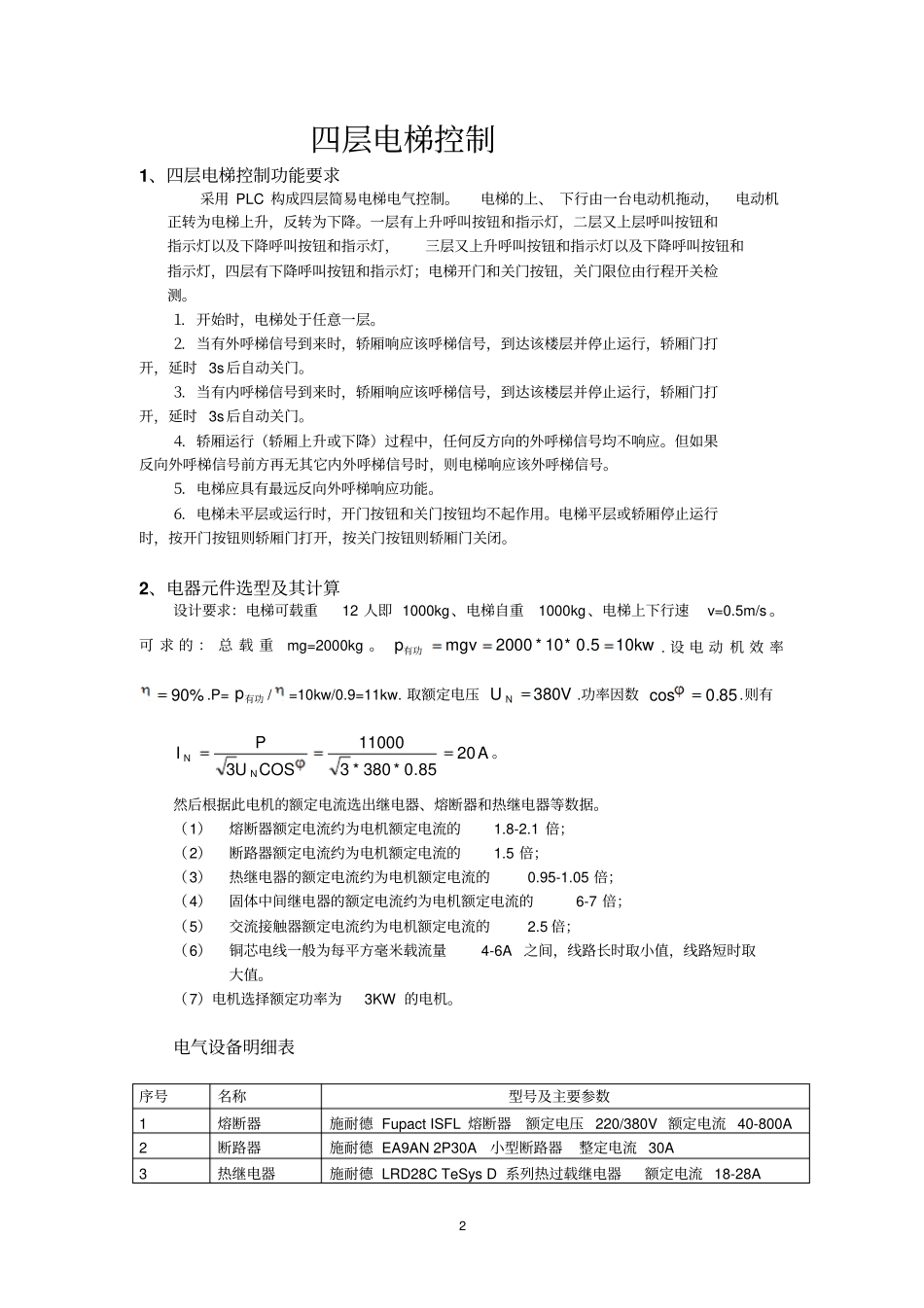

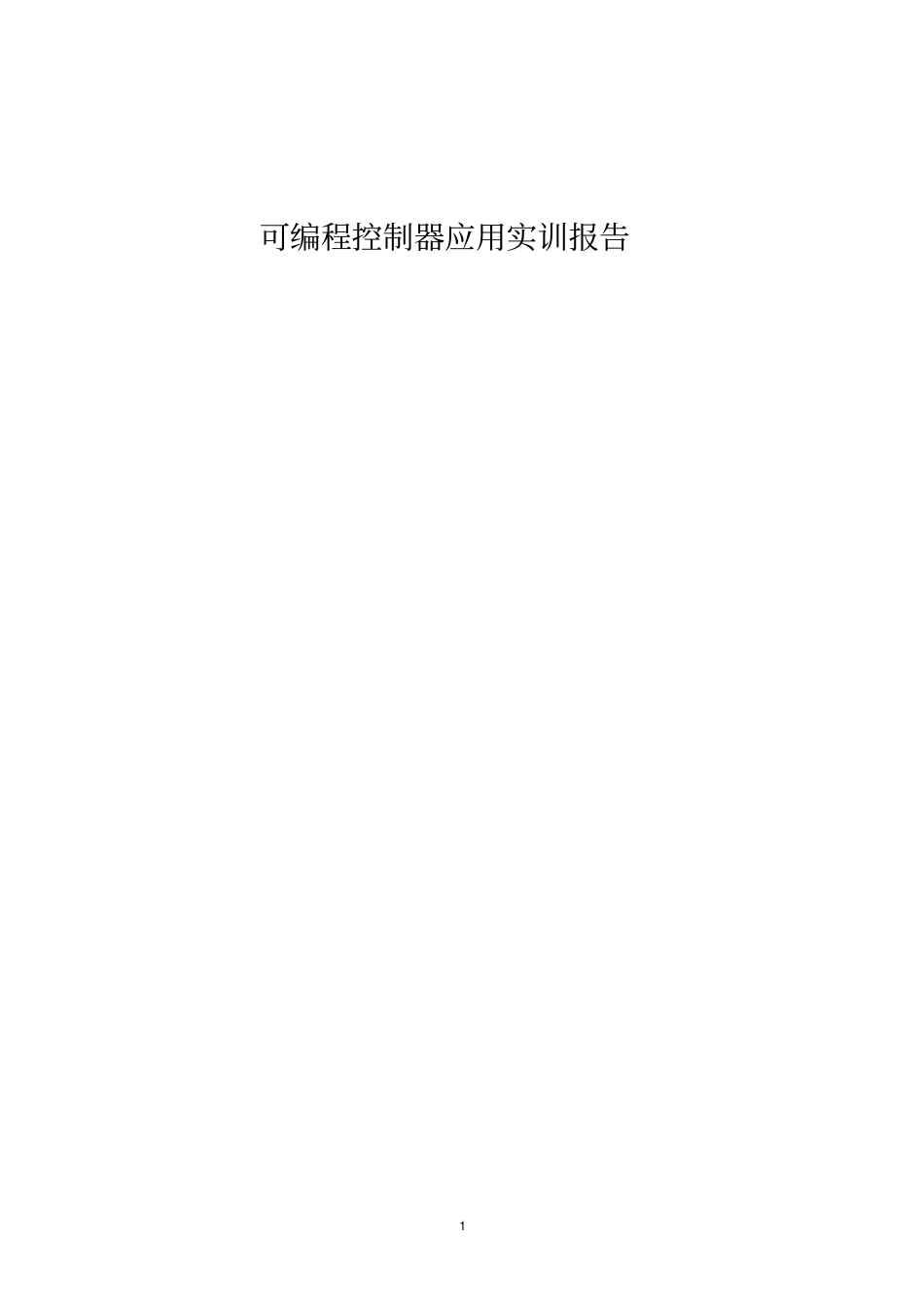

1 可编程控制器应用实训报告2 四层电梯控制1、四层电梯控制功能要求采用 PLC 构成四层简易电梯电气控制。电梯的上、 下行由一台电动机拖动，电动机正转为电梯上升，反转为下降。一层有上升呼叫按钮和指示灯，二层又上层呼叫按钮和指示灯以及下降呼叫按钮和指示灯，三层又上升呼叫按钮和指示灯以及下降呼叫按钮和指示灯，四层有下降呼叫按钮和指示灯；电梯开门和关门按钮，关门限位由行程开关检测。⒈ 开始时，电梯处于任意一层。⒉ 当有外呼梯信号到来时，轿厢响应该呼梯信号，到达该楼层并停止运行，轿厢门打开，延时 3s后自动关门。⒊ 当有内呼梯信号到来时，轿厢响应该呼梯信号，到达该楼层并停止运行，轿厢门打开，延时 3s后自动关门。⒋ 轿厢运行（轿厢上升或下降）过程中，任何反方向的外呼梯信号均不响应。但如果反向外呼梯信号前方再无其它内外呼梯信号时，则电梯响应该外呼梯信号。⒌ 电梯应具有最远反向外呼梯响应功能。⒍ 电梯未平层或运行时，开门按钮和关门按钮均不起作用。电梯平层或轿厢停止运行时，按开门按钮则轿厢门打开，按关门按钮则轿厢门关闭。2、电器元件选型及其计算设计要求：电梯可载重12 人即 1000kg、电梯自重1000kg、电梯上下行速v=0.5m/s 。可 求 的 ： 总 载 重mg=2000kg 。kwvp105.0*10*2000mg有功. 设 电 动 机 效 率%90.P=有功p/=10kw/0.9=11kw. 取额定电压VU N380.功率因数85.0cos.则有ACOSUPINN2085.0*380*3110003。然后根据此电机的额定电流选出继电器、熔断器和热继电器等数据。（1）熔断器额定电流约为电机额定电流的1.8-2.1 倍；（2）断路器额定电流约为电机额定电流的1.5 倍；（3）热继电器的额定电流约为电机额定电流的0.95-1.05 倍；（4）固体中间继电器的额定电流约为电机额定电流的6-7 倍；（5）交流接触器额定电流约为电机额定电流的2.5 倍；（6）铜芯电线一般为每平方毫米载流量4-6A之间，线路长时取小值，线路短时取大值。（7）电机选择额定功率为3KW 的电机。电气设备明细表序号名称型号及主要参数1 熔断器施耐德 Fupact ISFL 熔断器额定电压 220/380V 额定电流 40-800A 2 断路器施耐德 EA9AN 2P30A小型断路器整定电流 30A 3 热继电器施耐德 LRD28C TeSys D 系列热过载继电器额定电流 18-28A 3 4 中间继电器施耐德 CA2-DN 额定电压 380V 5 交流接触器施耐德交流接触器LC1-D65 额定电流 60A 额定功率 18.5KW 6 导线LJ-10...
