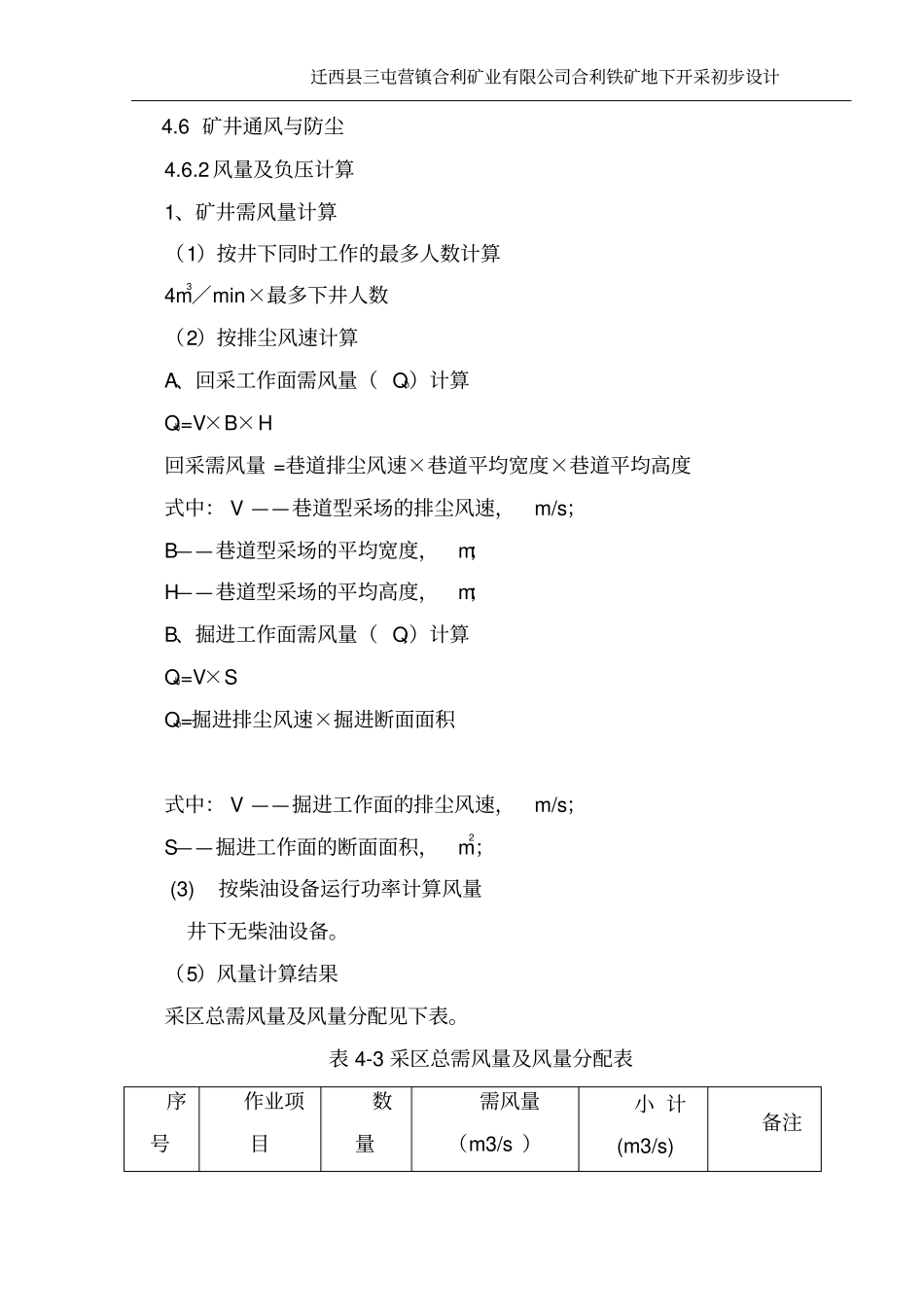

迁西县三屯营镇合利矿业有限公司合利铁矿地下开采初步设计4.6 矿井通风与防尘4.6.2 风量及负压计算1、矿井需风量计算（1）按井下同时工作的最多人数计算4m3／min×最多下井人数（2）按排尘风速计算A、回采工作面需风量（ Qh）计算Qh=V×B×H 回采需风量 =巷道排尘风速×巷道平均宽度×巷道平均高度式中： V ——巷道型采场的排尘风速，m/s；B——巷道型采场的平均宽度，m；H——巷道型采场的平均高度，m；B、掘进工作面需风量（ Qj）计算Qh=V×S Qh=掘进排尘风速×掘进断面面积式中： V ——掘进工作面的排尘风速，m/s；S——掘进工作面的断面面积，m2； (3) 按柴油设备运行功率计算风量井下无柴油设备。（5）风量计算结果采区总需风量及风量分配见下表。表 4-3 采区总需风量及风量分配表序号作业项目数量需风量（m3/s ）小 计(m3/s) 备注迁西县三屯营镇合利矿业有限公司合利铁矿地下开采初步设计1 回采采场1 2.64 2.64 2 采准切割1 1.26 1.26 3 硐室风量1 2.0 2.0 4 内外部漏风2.3 30% 5 总计8.2 2、风压计算矿井总压差是指空气流从进风口经过矿井所属的井巷工程到出风口所发生的能量损失，在数值上等于摩擦阻力与局部阻力之和。其中摩擦阻力的计算公式如下：h′ ＝α PLQ2/S3＝RQ2h′ ＝ 摩擦阻力系数 ×断面周长 ×计算长度 ×风量×断面面积式中， α —摩擦阻力系数，kg· S2/m4； P —井巷工程的断面周长，m； L —井巷工程的计算长度，m；Q—通过井巷工程的风量， （m3/s ）S—井巷工程的断面面积，m3；局部阻力计算公式为：局部阻力 = h ′ ×20% 局部阻力 = 摩擦阻力 ×20% 4-4 通风最困难时期矿井负压计算表迁西县三屯营镇合利矿业有限公司合利铁矿地下开采初步设计顺序号巷道名称支护阻力系数（a）巷道周长（p）巷道断面（s）井巷长度(L) 风量（Q）巷道负压（Pa）风速(m/s ）1主井混011580.0.2石门、不07428171.3天井、不084531.0.4采场不016 431.0.5回风巷不07428201.小计41局阻（ 20％）8.装置阻力15自然风压10 合计213、风机选型基本参数： Qmax=8.2m3/s （最大需风量），H=210.21Pa（负压合计）选择 K40-9 型矿用节能通风机。通风机参数：风量： 6.2--13.5m3/s ；风压： 136--227Pa；功率： 11kw；主扇通过反转实现矿井反风。4.7 矿山运输与提升4.7.1 井下运输设备迁西县三屯营镇合利矿业有限公司合利铁矿地下开采初步设计设计井下年运量为：矿石 3....
