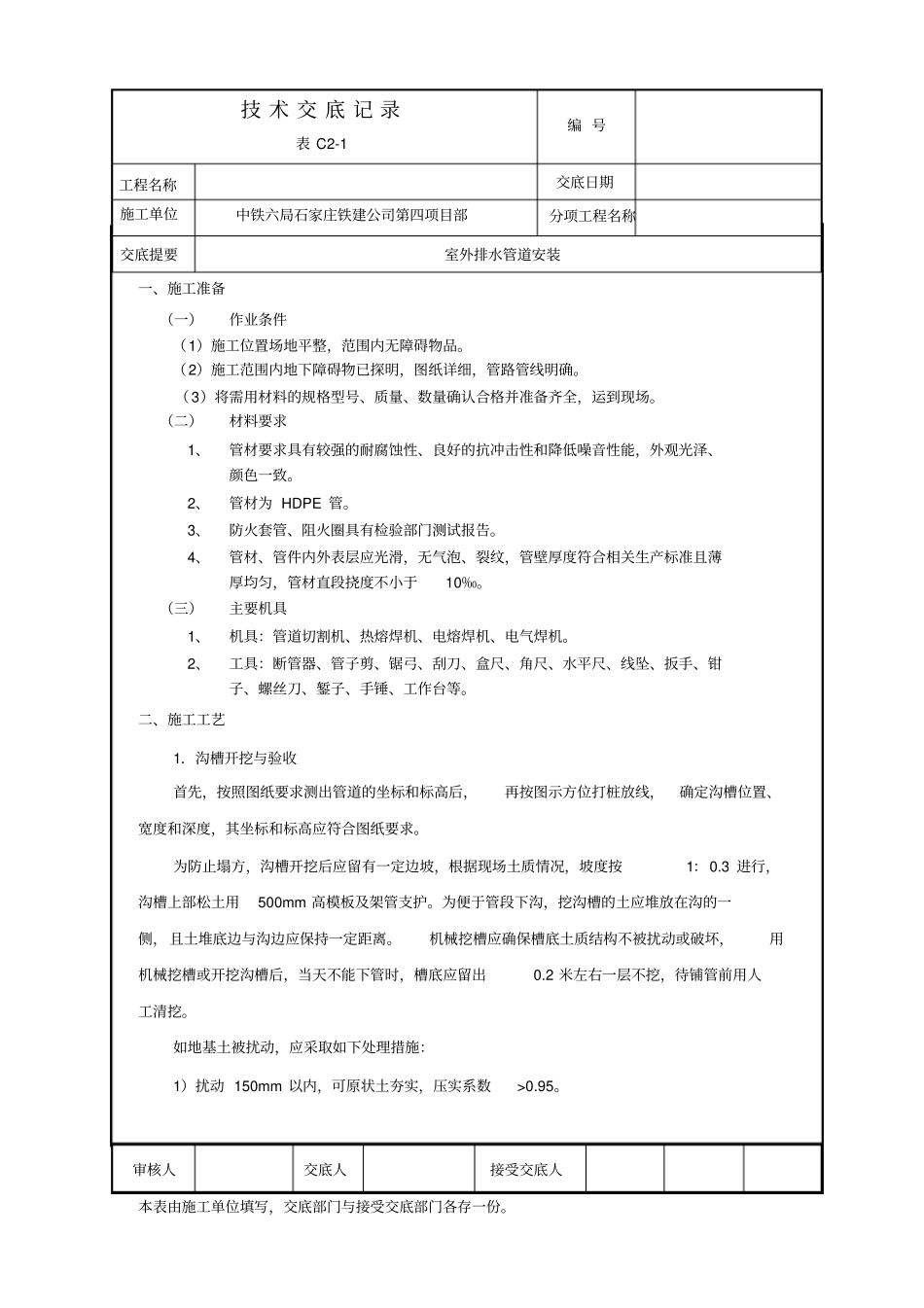

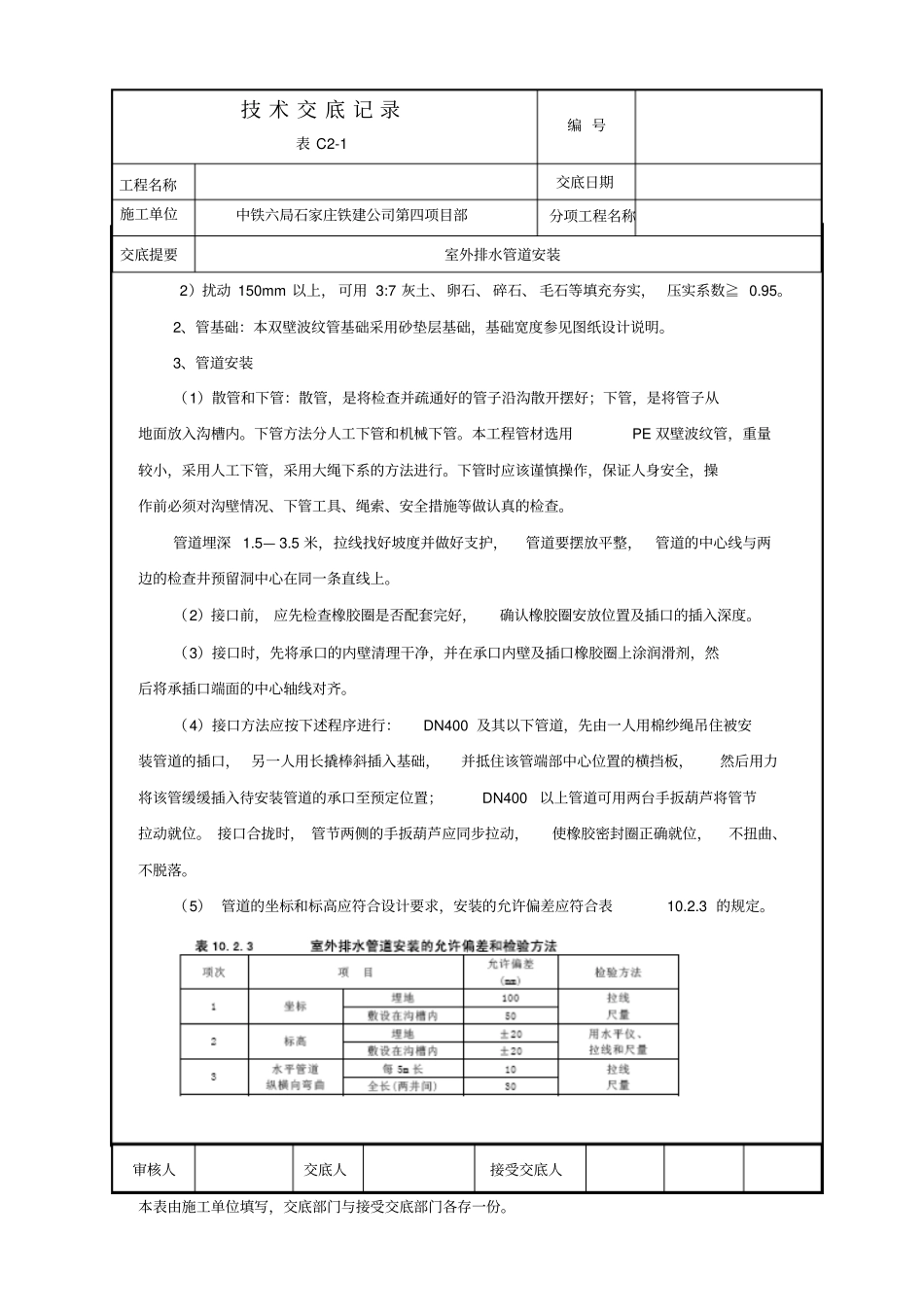

审核人交底人接受交底人本表由施工单位填写，交底部门与接受交底部门各存一份。技 术 交 底 记 录表 C2-1编 号工程名称交底日期施工单位中铁六局石家庄铁建公司第四项目部分项工程名称交底提要室外排水管道安装一、施工准备（一）作业条件（1）施工位置场地平整，范围内无障碍物品。（2）施工范围内地下障碍物已探明，图纸详细，管路管线明确。（3）将需用材料的规格型号、质量、数量确认合格并准备齐全，运到现场。（二）材料要求1、管材要求具有较强的耐腐蚀性、良好的抗冲击性和降低噪音性能，外观光泽、颜色一致。2、管材为 HDPE 管。3、防火套管、阻火圈具有检验部门测试报告。4、管材、管件内外表层应光滑，无气泡、裂纹，管壁厚度符合相关生产标准且薄厚均匀，管材直段挠度不小于10‰。（三）主要机具1、机具：管道切割机、热熔焊机、电熔焊机、电气焊机。2、工具：断管器、管子剪、锯弓、刮刀、盒尺、角尺、水平尺、线坠、扳手、钳子、螺丝刀、錾子、手锤、工作台等。二、施工工艺1．沟槽开挖与验收首先，按照图纸要求测出管道的坐标和标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度，其坐标和标高应符合图纸要求。为防止塌方，沟槽开挖后应留有一定边坡，根据现场土质情况，坡度按1：0.3 进行，沟槽上部松土用500mm 高模板及架管支护。为便于管段下沟，挖沟槽的土应堆放在沟的一侧，且土堆底边与沟边应保持一定距离。机械挖槽应确保槽底土质结构不被扰动或破坏，用机械挖槽或开挖沟槽后，当天不能下管时，槽底应留出0.2 米左右一层不挖，待铺管前用人工清挖。如地基土被扰动，应采取如下处理措施：1）扰动 150mm 以内，可原状土夯实，压实系数>0.95。审核人交底人接受交底人本表由施工单位填写，交底部门与接受交底部门各存一份。技 术 交 底 记 录表 C2-1编 号工程名称交底日期施工单位中铁六局石家庄铁建公司第四项目部分项工程名称交底提要室外排水管道安装2）扰动 150mm 以上， 可用 3:7 灰土、卵石、 碎石、 毛石等填充夯实， 压实系数≧ 0.95。2、管基础：本双壁波纹管基础采用砂垫层基础，基础宽度参见图纸设计说明。3、管道安装（1）散管和下管：散管，是将检查并疏通好的管子沿沟散开摆好；下管，是将管子从地面放入沟槽内。下管方法分人工下管和机械下管。本工程管材选用PE 双壁波纹管，重量较小，采用人工下管，采用大绳下系的方法进行。下管时应该谨慎操作，保证人身安全，操作前必...
