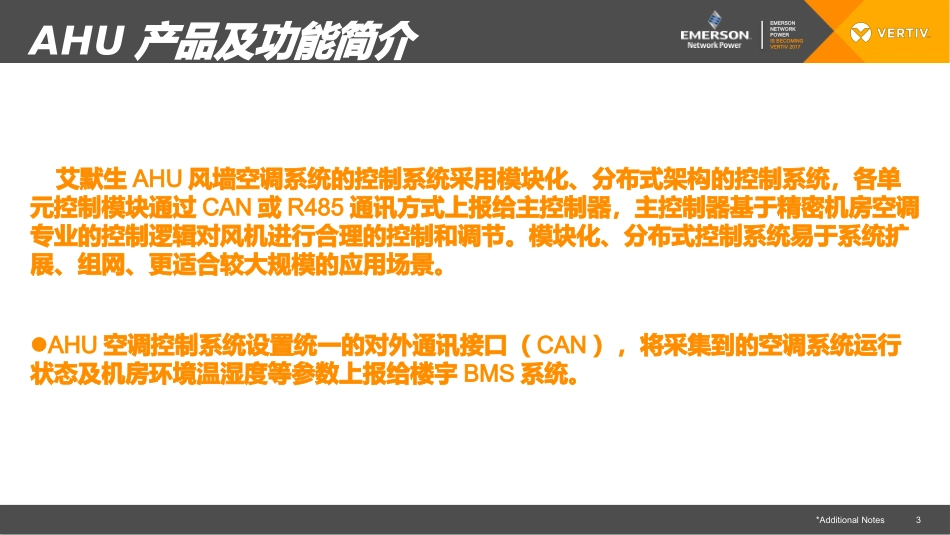

1AHU系统介绍EMERSONNETWORKPOWERISBECOMINGVERTIV20172主要内容*AdditionalNotesAHU产品及功能简介AHU控制策略3*AdditionalNotesEMERSONNETWORKPOWERISBECOMINGVERTIV2017艾默生AHU风墙空调系统的控制系统采用模块化、分布式架构的控制系统，各单元控制模块通过CAN或R485通讯方式上报给主控制器，主控制器基于精密机房空调专业的控制逻辑对风机进行合理的控制和调节。模块化、分布式控制系统易于系统扩展、组网、更适合较大规模的应用场景。AHU空调控制系统设置统一的对外通讯接口（CAN），将采集到的空调系统运行状态及机房环境温湿度等参数上报给楼宇BMS系统。AHU产品及功能简介4*AdditionalNotesEMERSONNETWORKPOWERISBECOMINGVERTIV2017AHU产品及功能简介5*AdditionalNotesEMERSONNETWORKPOWERISBECOMINGVERTIV2017AHU风墙空调的控制系统配置有送风温湿度传感器（4件）、回风温湿度传感器（4件）、混风温湿度传感器（4件）、冷通道温湿度传感器（4件）、新风温湿度传感器（2件）、露点温度传感器（4件）二通水阀及执行器、加湿管路电磁阀、远程压差计、风阀执行器、静压传感器等。以上设备测量出的数据可在BMS上查看，控制信号均由BMS下发（只有风机的转速由AHU控制）。AHU产品及功能简介6*AdditionalNotesEMERSONNETWORKPOWERISBECOMINGVERTIV2017AHU产品及功能简介显示器采用工业级7寸触摸屏，触摸屏图形化显示空调运行状态和送风温度等。触摸屏界面菜单：主界面，告警界面，温度设置，系统状态，系统设置，帮助7*AdditionalNotesEMERSONNETWORKPOWERISBECOMINGVERTIV2017触摸屏主界面显示内容：空调运行模式状态：机组运行状态；运行参数显示：热通道温湿度风机的运行状态：风机开启数量，风机转速；控制功能显示：通讯是否正常，运行模式手动或自动，是否有告警激活。AHU产品及功能简介8*AdditionalNotesEMERSONNETWORKPOWERISBECOMINGVERTIV2017空调运行模式状态：机组运行状态，风阀开启状态，加湿器状态，水阀开启状态；运行参数显示：回风温湿度，送风温湿度，远程露点温度；静压显示：送风静压值，过滤网前后压差值；风机的运行状态：风机开启数量，风机转速；加湿器：加湿器需求；控制功能显示：通讯是否正常，运行模式手动或自动，是否有告警激活。AHU控制策略9*AdditionalNotesEMERSONNETWORKPOWERISBECOMINGVERTIV2017运行参数，静压显示AHU控制策略10*AdditionalNotesEMERSONNETWORKPOWERISBECOMINGVERTIV2017送风机转速控制策略送风机转速控制主要依据是AHU送风温度进行转速调速，当控制器检测到送风温度升高后，控制器将发指令让风机转速提高。空调检测到的实际的送风温度与设定的回风温度的差值作为风机转速调节的依据。AHU控制策略11*AdditionalNotesEMERSONNETWORKPOWERISBECOMINGVERTIV2017AHU控制策略回风风阀回风风阀由BMS发送控制信号，2-10DC，2V全关，10V全开；回风风阀反馈信号在BMS上可见。排风风阀排风风阀由BMS发送控制信号，为开关型风阀，弹簧复位12*AdditionalNotesEMERSONNETWORKPOWERISBECOMINGVERTIV2017AHU控制策略水阀水阀由BMS发送控制信号，2-10DC，2V全关，10V全开；水阀反馈信号在BMS上可见。13*AdditionalNotesEMERSONNETWORKPOWERISBECOMINGVERTIV2017加湿器加湿器启停由BMS下发信号AHU控制策略14*AdditionalNotesEMERSONNETWORKPOWERISBECOMINGVERTIV2017AHU控制策略AHU过滤网新风箱过滤网15*AdditionalNotesEMERSONNETWORKPOWERISBECOMINGVERTIV2017AHU控制策略初效过滤网(G4)中效过滤网(F7)16*AdditionalNotesEMERSONNETWORKPOWERISBECOMINGVERTIV2017AHU控制策略排风箱排风箱由电控盒、排风阀、排风机构成。电控盒内有空开、接触器、控制线缆。排风机的起停、转速、拍风阀的开启均由BMS控制。EMERSONNETWORKPOWERISBECOMINGVERTIV2017
