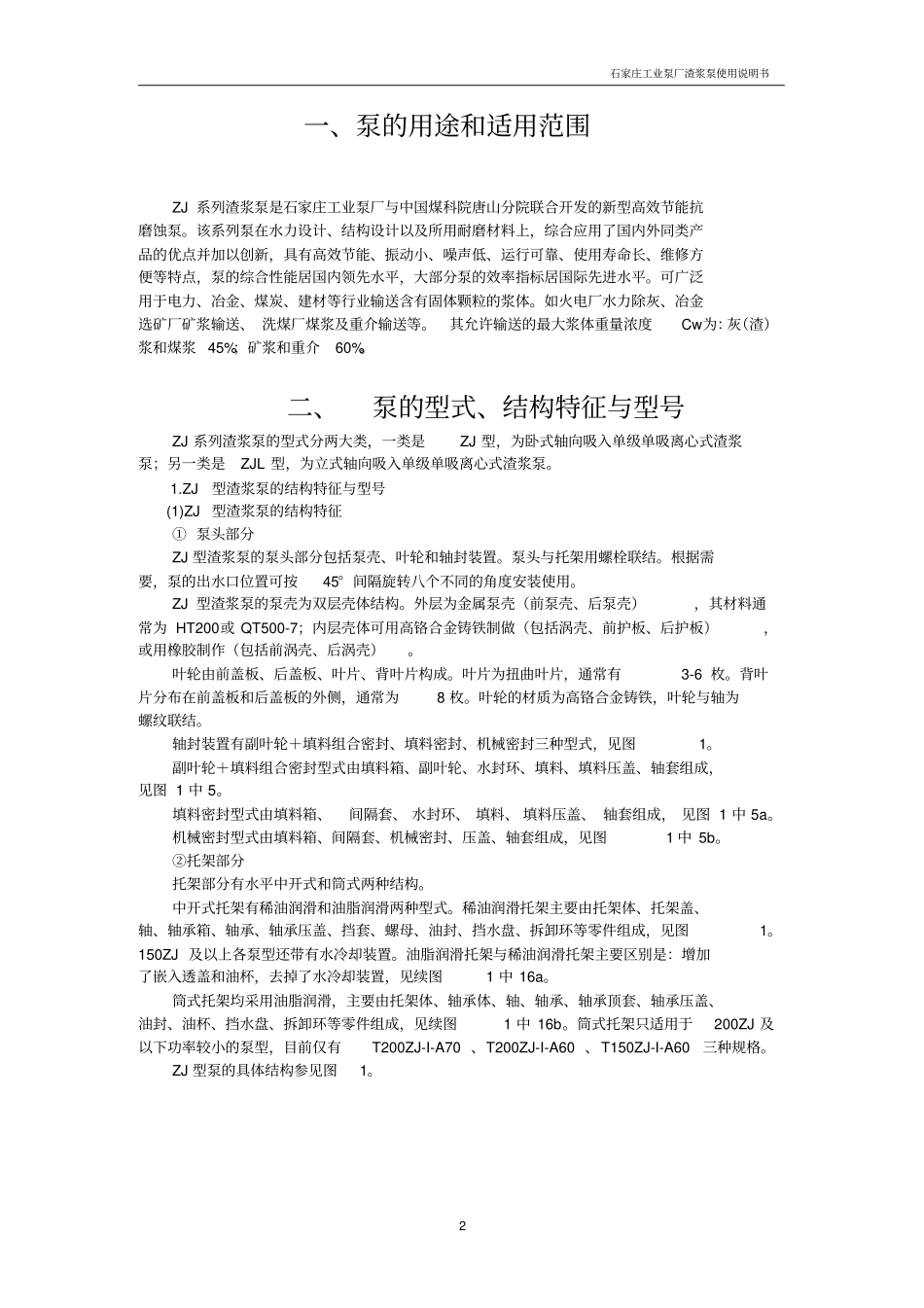

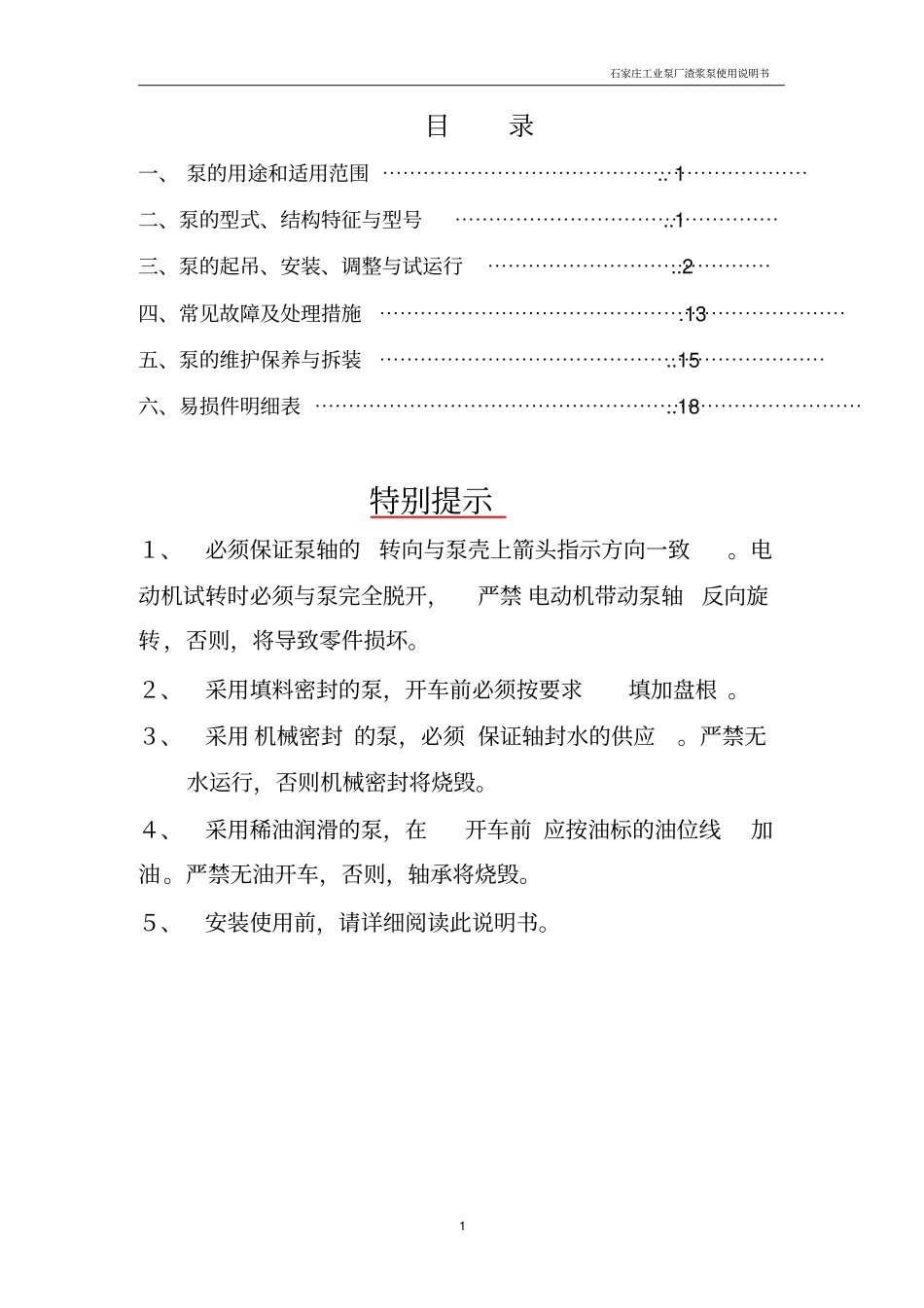

石家庄工业泵厂渣浆泵使用说明书1 目录一、 泵的用途和适用范围 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.. 1 二、泵的型式、结构特征与型号⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..1 三、泵的起吊、安装、调整与试运行⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..2 四、常见故障及处理措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.13 五、泵的维护保养与拆装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..15 六、易损件明细表 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..18 特别提示１、必须保证泵轴的转向与泵壳上箭头指示方向一致。电动机试转时必须与泵完全脱开，严禁 电动机带动泵轴反向旋转，否则，将导致零件损坏。２、采用填料密封的泵，开车前必须按要求填加盘根 。３、采用 机械密封 的泵，必须 保证轴封水的供应。严禁无水运行，否则机械密封将烧毁。４、采用稀油润滑的泵，在开车前 应按油标的油位线加油。严禁无油开车，否则，轴承将烧毁。５、安装使用前，请详细阅读此说明书。石家庄工业泵厂渣浆泵使用说明书2 一、泵的用途和适用范围ZJ 系列渣浆泵是石家庄工业泵厂与中国煤科院唐山分院联合开发的新型高效节能抗磨蚀泵。该系列泵在水力设计、结构设计以及所用耐磨材料上，综合应用了国内外同类产品的优点并加以创新，具有高效节能、振动小、噪声低、运行可靠、使用寿命长、维修方便等特点，泵的综合性能居国内领先水平，大部分泵的效率指标居国际先进水平。可广泛用于电力、冶金、煤炭、建材等行业输送含有固体颗粒的浆体。如火电厂水力除灰、冶金选矿厂矿浆输送、 洗煤厂煤浆及重介输送等。其允许输送的最大浆体重量浓度Cw为：灰（渣）浆和煤浆 45%；矿浆和重介60%。二、泵的型式、结构特征与型号ZJ 系列渣浆泵的型式分两大类，一类是ZJ 型，为卧式轴向吸入单级单吸离心式渣浆泵；另一类是ZJL 型，为立式轴向吸入单级单吸离心式渣浆泵。 1.ZJ型渣浆泵的结构特征与型号(1)ZJ型渣浆泵的结构特征① 泵头部分ZJ 型渣浆泵的泵头部分包括泵壳、叶轮和轴封装置。泵头与托架用螺栓联结。根据需要，泵的出水口位置可按45° 间隔旋转八个不同的角度安装使用。ZJ 型渣浆泵的泵壳为双层壳体结构。外层为金属泵壳（前泵壳、后泵壳），其材料通常为 HT200或 QT500-7；内层壳体可用高铬合金铸铁制做（包括涡壳、前护板、后护板），或用橡胶制作（包括前涡壳、后涡壳）。叶轮由前盖板、后盖板、叶片...
