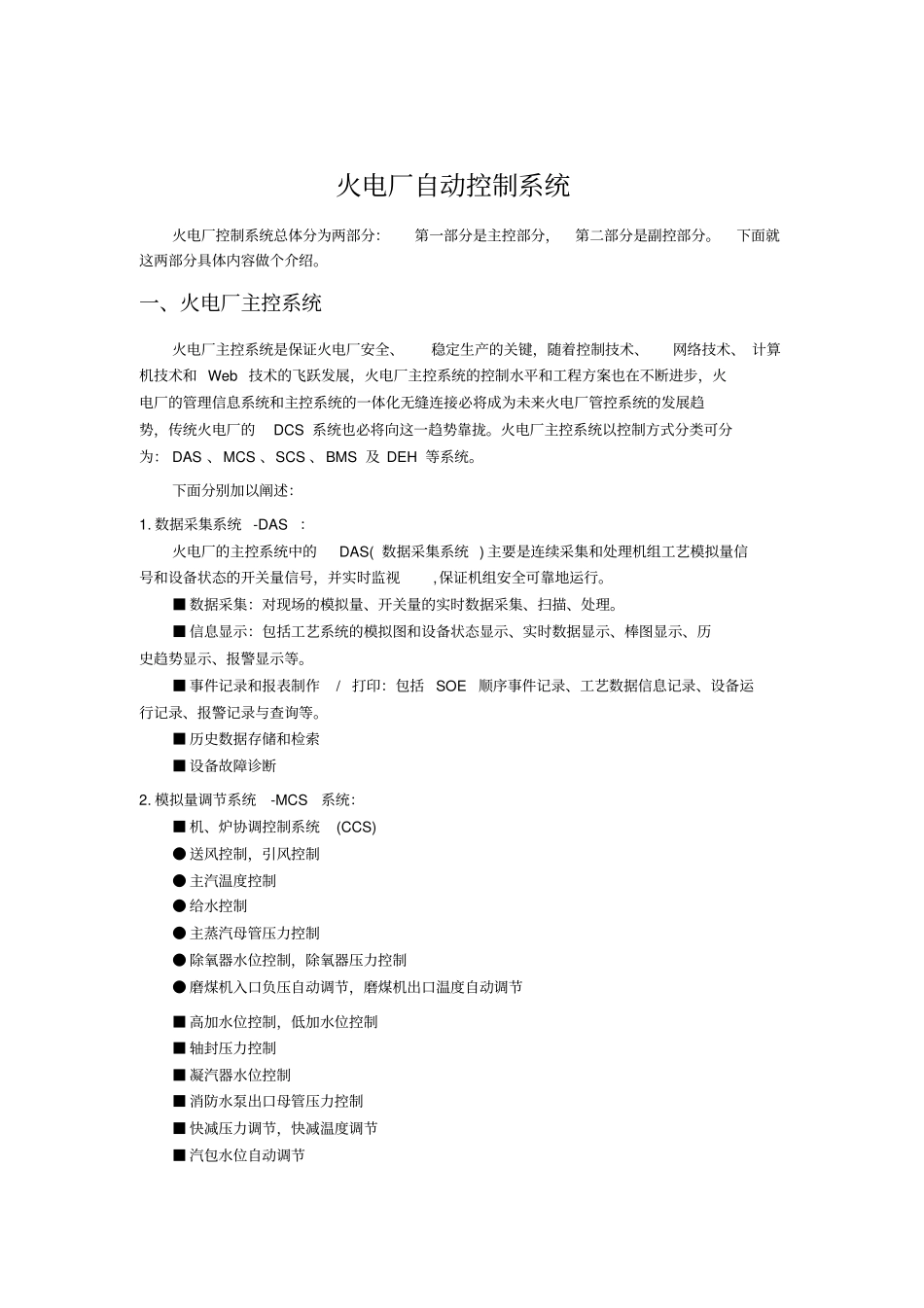

火电厂自动控制系统火电厂控制系统总体分为两部分：第一部分是主控部分，第二部分是副控部分。下面就这两部分具体内容做个介绍。一、火电厂主控系统火电厂主控系统是保证火电厂安全、稳定生产的关键，随着控制技术、网络技术、 计算机技术和 Web 技术的飞跃发展，火电厂主控系统的控制水平和工程方案也在不断进步，火电厂的管理信息系统和主控系统的一体化无缝连接必将成为未来火电厂管控系统的发展趋势，传统火电厂的DCS 系统也必将向这一趋势靠拢。火电厂主控系统以控制方式分类可分为： DAS 、MCS 、SCS 、BMS 及 DEH 等系统。下面分别加以阐述：1. 数据采集系统 -DAS：火电厂的主控系统中的DAS( 数据采集系统 ) 主要是连续采集和处理机组工艺模拟量信号和设备状态的开关量信号，并实时监视,保证机组安全可靠地运行。■ 数据采集：对现场的模拟量、开关量的实时数据采集、扫描、处理。■ 信息显示：包括工艺系统的模拟图和设备状态显示、实时数据显示、棒图显示、历史趋势显示、报警显示等。■ 事件记录和报表制作/ 打印：包括 SOE 顺序事件记录、工艺数据信息记录、设备运行记录、报警记录与查询等。■ 历史数据存储和检索■ 设备故障诊断2. 模拟量调节系统-MCS系统：■ 机、炉协调控制系统(CCS) ● 送风控制，引风控制● 主汽温度控制● 给水控制● 主蒸汽母管压力控制● 除氧器水位控制，除氧器压力控制● 磨煤机入口负压自动调节，磨煤机出口温度自动调节■ 高加水位控制，低加水位控制■ 轴封压力控制■ 凝汽器水位控制■ 消防水泵出口母管压力控制■ 快减压力调节，快减温度调节■ 汽包水位自动调节3. 炉膛安全保护监控系统-BMS系统：BMS （炉膛安全保护监控系统）保证锅炉燃烧系统中各设备按规定的操作顺序和条件安全起停、切投，并能在危急情况下迅速切断进入锅炉炉膛的全部燃料，保证锅炉安全。包括 BCS （燃烧器控制系统）和FSSS （炉膛安全系统）。■ 锅炉点火前和MFT 后的炉膛吹扫■ 油系统和油层的启停控制■ 制粉系统和煤层的启停控制■ 炉膛火焰监测■ 辅机（一次风机、密封风机、冷却风机、循环泵等）启、停和联锁保护■ 主燃料跳闸（ MFT ）■ 油燃料跳闸（ OFT ）■ 机组快速甩负荷（FCB）■ 辅机故障减负荷（RB）■ 机组运行监视和自动报警4. 顺序控制系统 — SCS ：■ 制粉系统顺控■ 锅炉二次风门顺控■ 锅炉定排顺控■ 射水泵顺控■ 给水程控■ 励...
