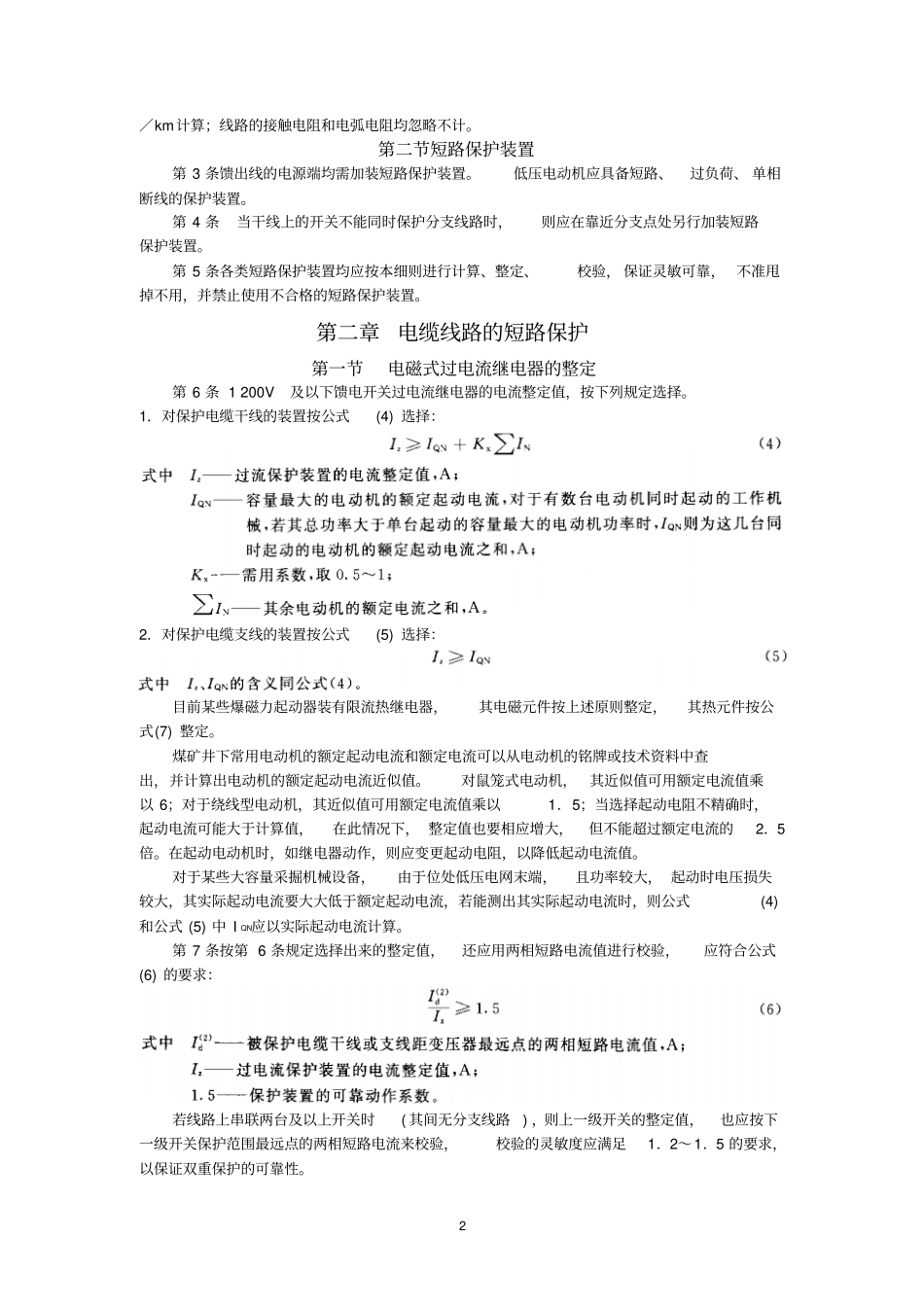

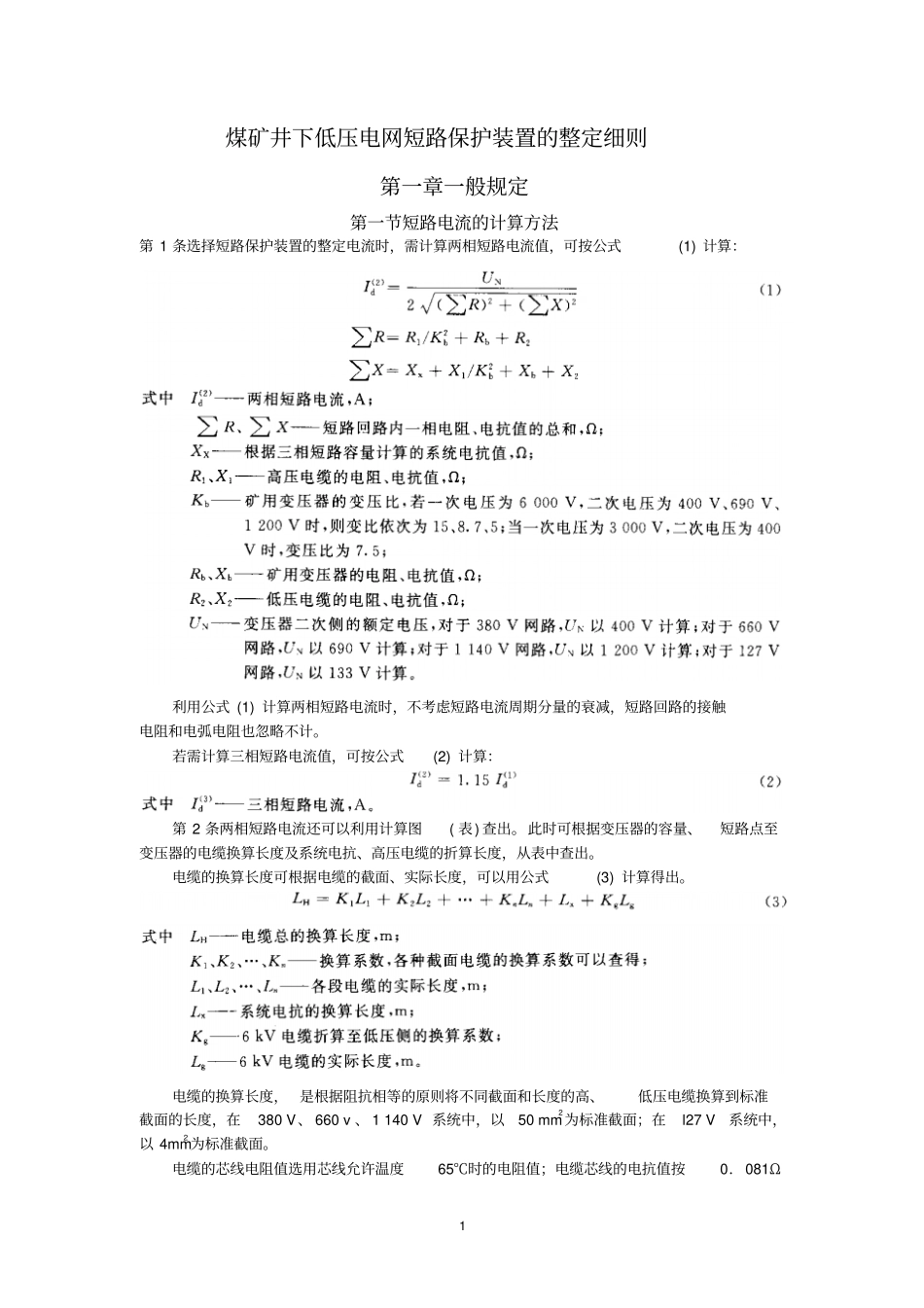

1 煤矿井下低压电网短路保护装置的整定细则第一章一般规定第一节短路电流的计算方法第 1 条选择短路保护装置的整定电流时,需计算两相短路电流值,可按公式(1) 计算:利用公式 (1) 计算两相短路电流时,不考虑短路电流周期分量的衰减,短路回路的接触电阻和电弧电阻也忽略不计。若需计算三相短路电流值,可按公式(2) 计算:第 2 条两相短路电流还可以利用计算图( 表) 查出。此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度,从表中查出。电缆的换算长度可根据电缆的截面、实际长度,可以用公式(3) 计算得出。电缆的换算长度, 是根据阻抗相等的原则将不同截面和长度的高、低压电缆换算到标准截面的长度,在380 V、 660 v 、 1 140 V 系统中,以50 mm2为标准截面;在l27 V系统中,以 4mm2 为标准截面。电缆的芯线电阻值选用芯线允许温度65℃时的电阻值;电缆芯线的电抗值按0.081Ω2 /km计算;线路的接触电阻和电弧电阻均忽略不计。第二节短路保护装置第 3 条馈出线的电源端均需加装短路保护装置。低压电动机应具备短路、过负荷、 单相断线的保护装置。第 4 条当干线上的开关不能同时保护分支线路时,则应在靠近分支点处另行加装短路保护装置。第 5 条各类短路保护装置均应按本细则进行计算、整定、校验, 保证灵敏可靠, 不准甩掉不用,并禁止使用不合格的短路保护装置。第二章电缆线路的短路保护第一节电磁式过电流继电器的整定第 6 条 1 200V及以下馈电开关过电流继电器的电流整定值,按下列规定选择。1.对保护电缆干线的装置按公式(4) 选择:2.对保护电缆支线的装置按公式(5) 选择:目前某些爆磁力起动器装有限流热继电器,其电磁元件按上述原则整定,其热元件按公式(7) 整定。煤矿井下常用电动机的额定起动电流和额定电流可以从电动机的铭牌或技术资料中查出,并计算出电动机的额定起动电流近似值。对鼠笼式电动机,其近似值可用额定电流值乘以 6;对于绕线型电动机,其近似值可用额定电流值乘以1.5;当选择起动电阻不精确时,起动电流可能大于计算值,在此情况下, 整定值也要相应增大,但不能超过额定电流的2.5倍。在起动电动机时,如继电器动作,则应变更起动电阻,以降低起动电流值。对于某些大容量采掘机械设备,由于位处低压电网末端,且功率较大, 起动时电压损失较大,其实际起动电流要大大低于额定起动电流,若能测出其实际起动电流时,则公...
