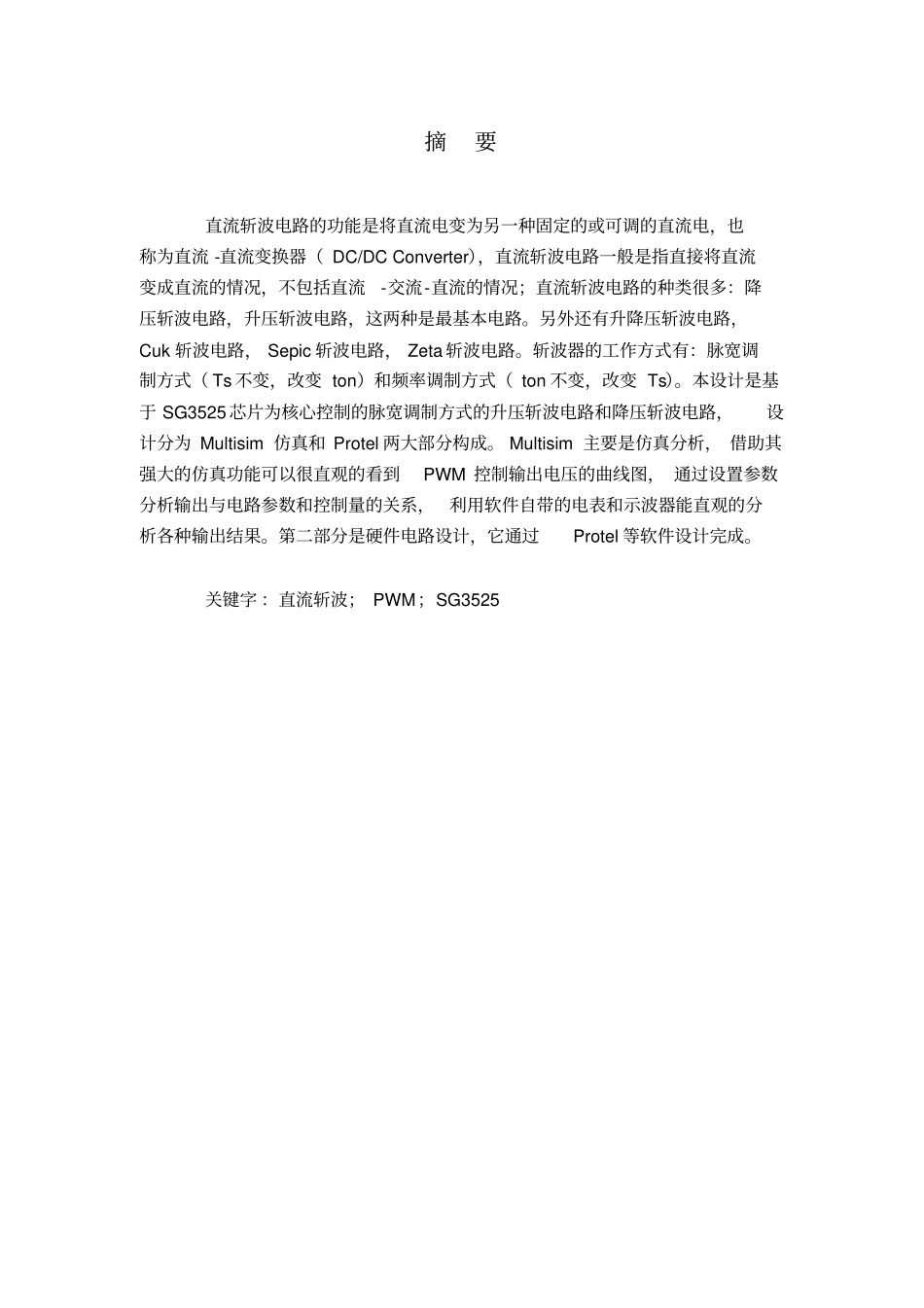

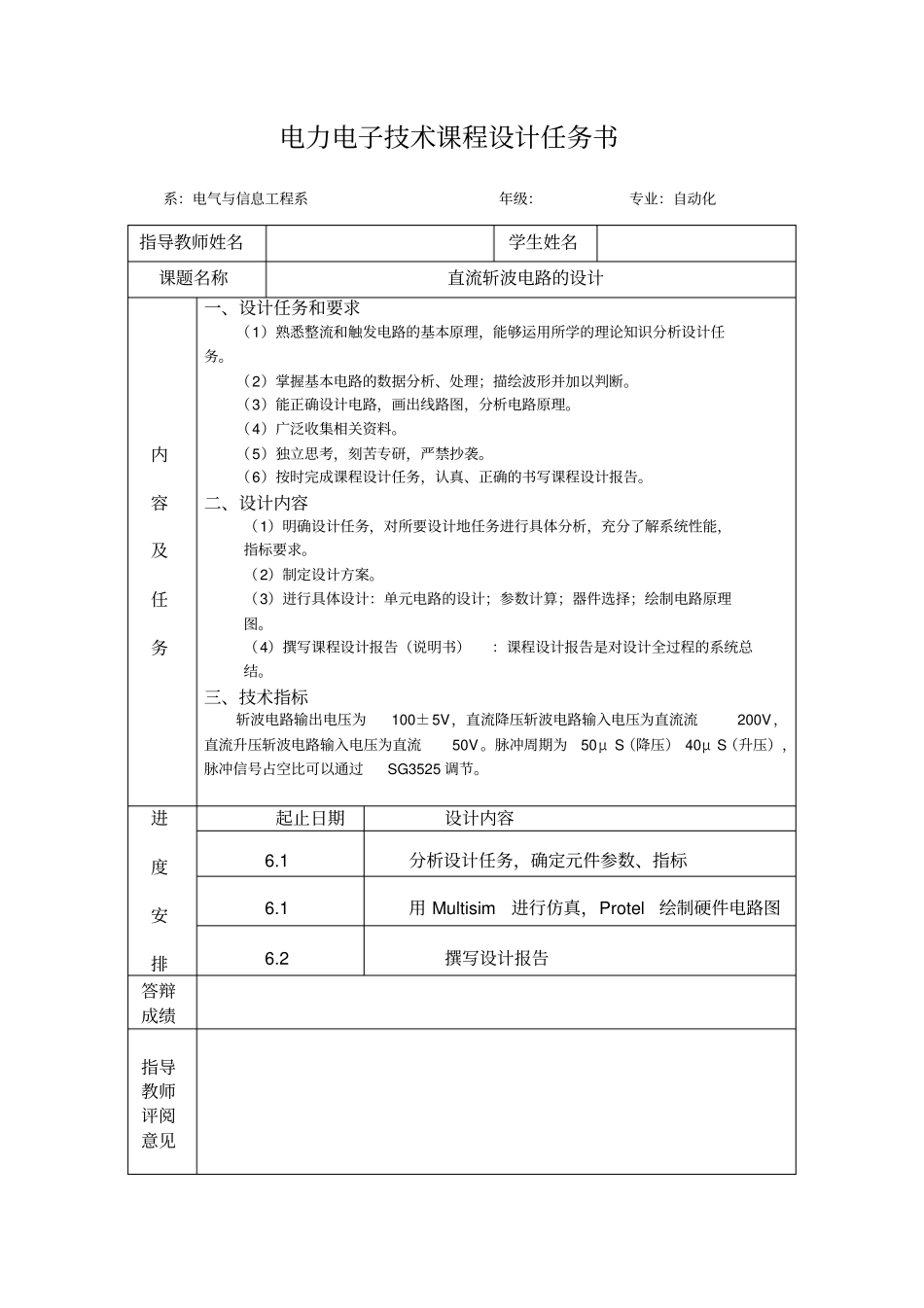

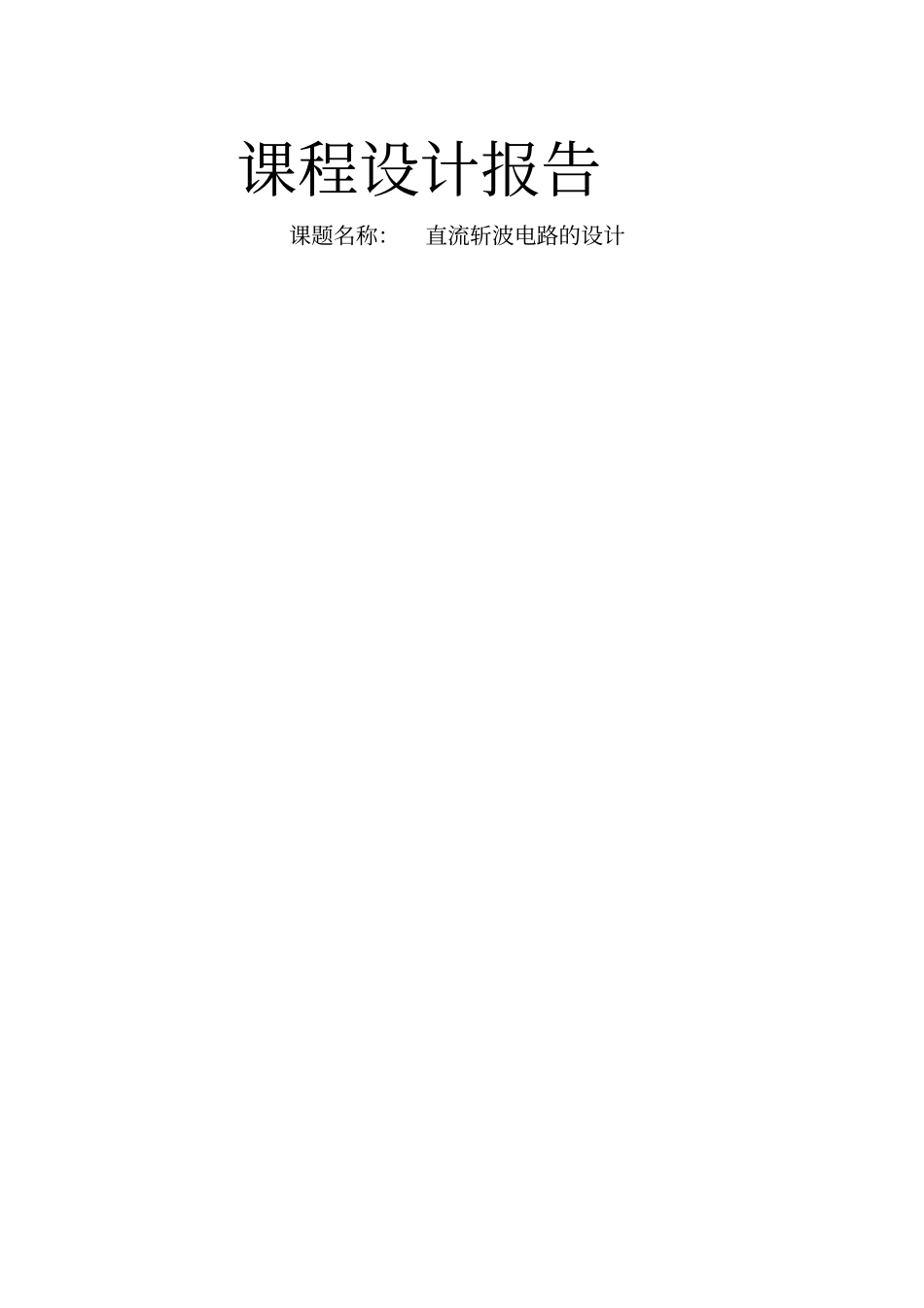

课程设计报告课题名称：直流斩波电路的设计电力电子技术课程设计任务书系：电气与信息工程系年级：专业：自动化指导教师姓名学生姓名课题名称直流斩波电路的设计内容及任务一、设计任务和要求（1）熟悉整流和触发电路的基本原理，能够运用所学的理论知识分析设计任务。（2）掌握基本电路的数据分析、处理；描绘波形并加以判断。（3）能正确设计电路，画出线路图，分析电路原理。（4）广泛收集相关资料。（5）独立思考，刻苦专研，严禁抄袭。（6）按时完成课程设计任务，认真、正确的书写课程设计报告。二、设计内容（1）明确设计任务，对所要设计地任务进行具体分析，充分了解系统性能，指标要求。（2）制定设计方案。（3）迸行具体设计：单元电路的设计；参数计算；器件选择；绘制电路原理图。（4）撰写课程设计报告（说明书）：课程设计报告是对设计全过程的系统总结。三、技术指标斩波电路输出电压为100±5V，直流降压斩波电路输入电压为直流流200V，直流升压斩波电路输入电压为直流50V 。脉冲周期为50μ S（降压） 40μ S（升压），脉冲信号占空比可以通过SG3525 调节。进度安排起止日期设计内容6.1 分析设计任务，确定元件参数、指标6.1 用 Multisim进行仿真，Protel绘制硬件电路图6.2 撰写设计报告答辩成绩指导教师评阅意见摘要直流斩波电路的功能是将直流电变为另一种固定的或可调的直流电，也称为直流 -直流变换器（ DC/DC Converter），直流斩波电路一般是指直接将直流变成直流的情况，不包括直流-交流-直流的情况；直流斩波电路的种类很多：降压斩波电路，升压斩波电路，这两种是最基本电路。另外还有升降压斩波电路，Cuk 斩波电路， Sepic 斩波电路， Zeta 斩波电路。斩波器的工作方式有：脉宽调制方式（ Ts 不变，改变 ton）和频率调制方式（ ton 不变，改变 Ts）。本设计是基于 SG3525 芯片为核心控制的脉宽调制方式的升压斩波电路和降压斩波电路，设计分为 Multisim 仿真和 Protel 两大部分构成。 Multisim 主要是仿真分析， 借助其强大的仿真功能可以很直观的看到PWM 控制输出电压的曲线图， 通过设置参数分析输出与电路参数和控制量的关系，利用软件自带的电表和示波器能直观的分析各种输出结果。第二部分是硬件电路设计，它通过Protel 等软件设计完成。关键字 ：直流斩波； PWM；SG3525目 录1 直流斩波主电路的设计 .....................................................................
