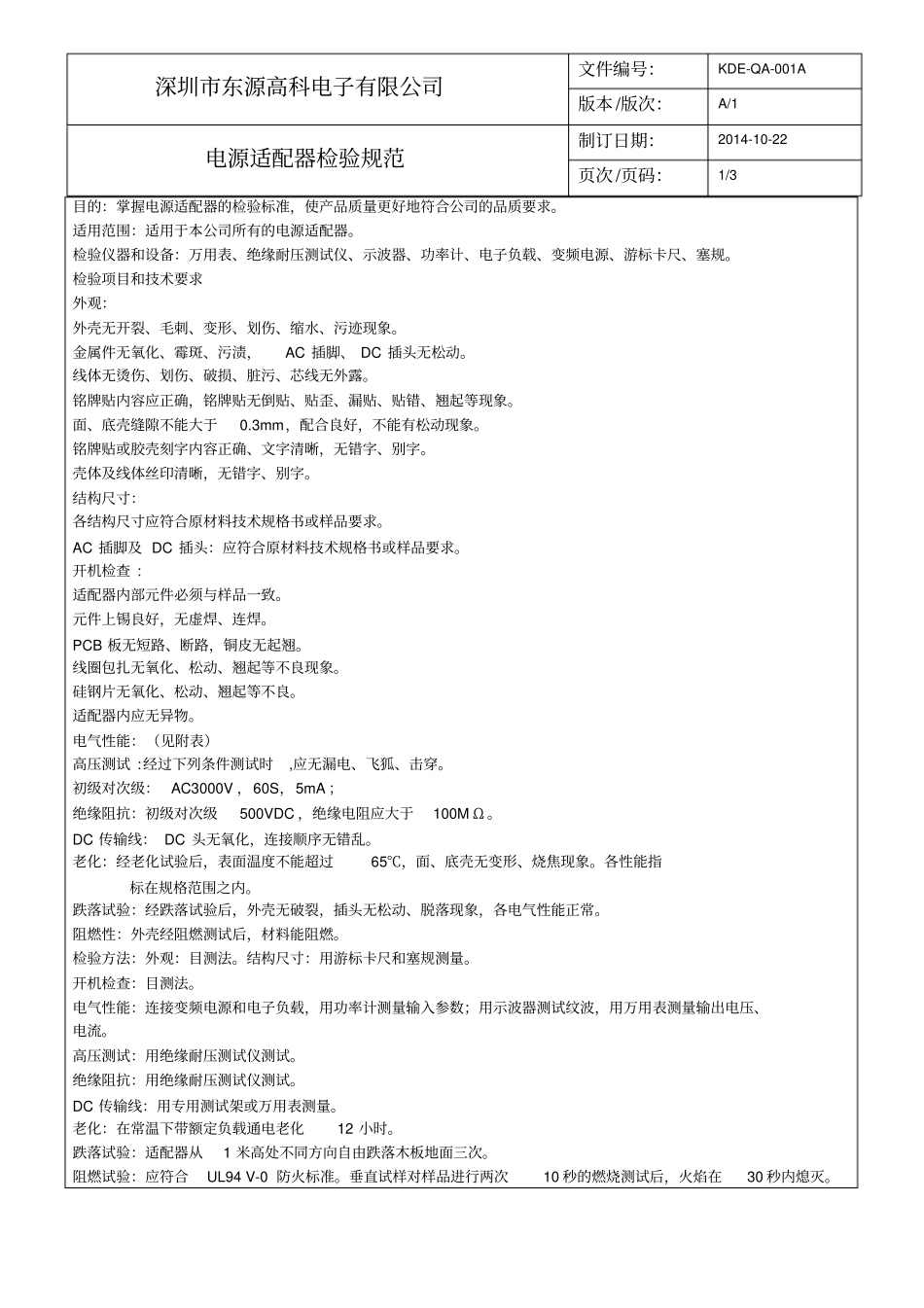

深圳市东源高科电子有限公司文件编号：KDE-QA-001A 版本 /版次：A/1 电源适配器检验规范制订日期：2014-10-22 页次 /页码：1/3 目的：掌握电源适配器的检验标准，使产品质量更好地符合公司的品质要求。适用范围：适用于本公司所有的电源适配器。检验仪器和设备：万用表、绝缘耐压测试仪、示波器、功率计、电子负载、变频电源、游标卡尺、塞规。检验项目和技术要求外观：外壳无开裂、毛刺、变形、划伤、缩水、污迹现象。金属件无氧化、霉斑、污渍，AC 插脚、 DC 插头无松动。线体无烫伤、划伤、破损、脏污、芯线无外露。铭牌贴内容应正确，铭牌贴无倒贴、贴歪、漏贴、贴错、翘起等现象。面、底壳缝隙不能大于0.3mm，配合良好，不能有松动现象。铭牌贴或胶壳刻字内容正确、文字清晰，无错字、别字。壳体及线体丝印清晰，无错字、别字。结构尺寸：各结构尺寸应符合原材料技术规格书或样品要求。AC 插脚及 DC 插头：应符合原材料技术规格书或样品要求。开机检查 : 适配器内部元件必须与样品一致。元件上锡良好，无虚焊、连焊。PCB 板无短路、断路，铜皮无起翘。线圈包扎无氧化、松动、翘起等不良现象。硅钢片无氧化、松动、翘起等不良。适配器内应无异物。电气性能：（见附表）高压测试 :经过下列条件测试时,应无漏电、飞狐、击穿。初级对次级： AC3000V ，60S，5mA ；绝缘阻抗：初级对次级500VDC ，绝缘电阻应大于100M Ω 。DC 传输线： DC 头无氧化，连接顺序无错乱。老化：经老化试验后，表面温度不能超过65℃，面、底壳无变形、烧焦现象。各性能指标在规格范围之内。跌落试验：经跌落试验后，外壳无破裂，插头无松动、脱落现象，各电气性能正常。阻燃性：外壳经阻燃测试后，材料能阻燃。检验方法：外观：目测法。结构尺寸：用游标卡尺和塞规测量。开机检查：目测法。电气性能：连接变频电源和电子负载，用功率计测量输入参数；用示波器测试纹波，用万用表测量输出电压、电流。高压测试：用绝缘耐压测试仪测试。绝缘阻抗：用绝缘耐压测试仪测试。DC 传输线：用专用测试架或万用表测量。老化：在常温下带额定负载通电老化12 小时。跌落试验：适配器从1 米高处不同方向自由跌落木板地面三次。阻燃试验：应符合UL94 V-0 防火标准。垂直试样对样品进行两次10 秒的燃烧测试后，火焰在30 秒内熄灭。深圳市东源高科电子有限公司文件编号：KDE-QA-001A 版本 /版次：A/1 电源适配器检验规范制订日期：2014-10-22 页次 /...
