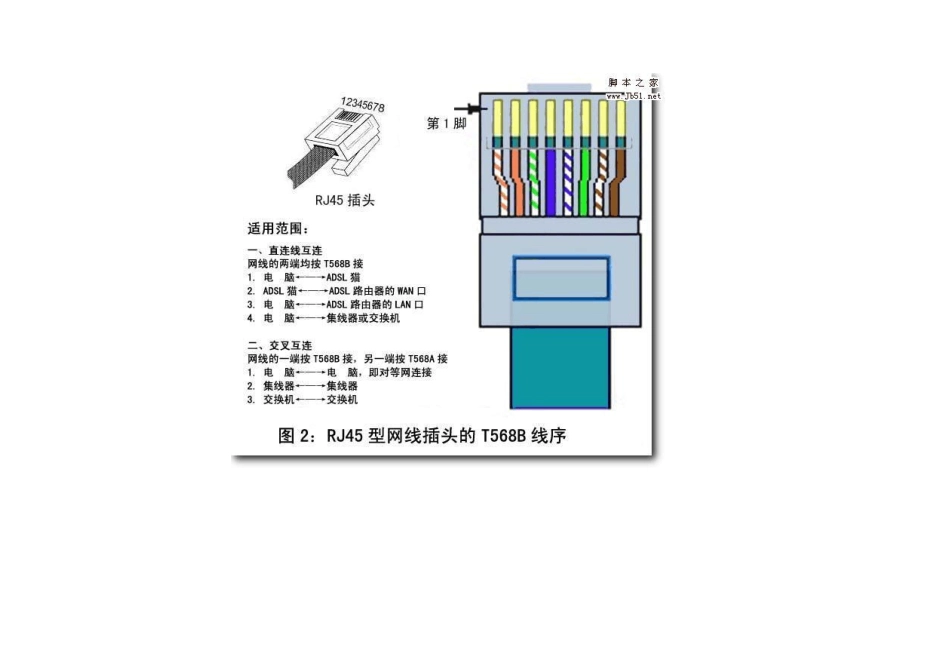

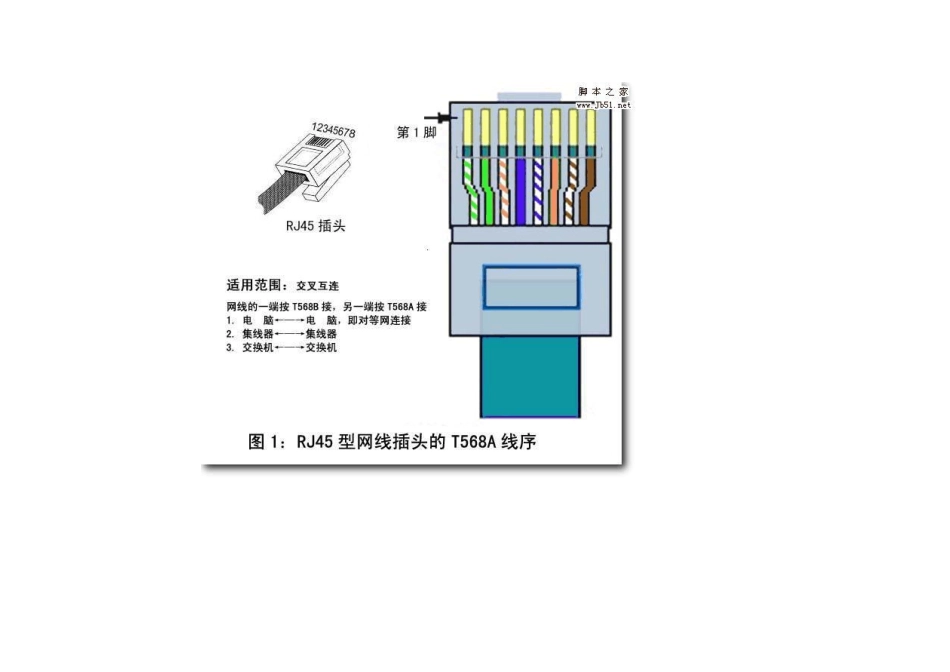

图文详解网线水晶头接法和线序 序号 用 途 接 法 接线标准 线 序 1 2 3 4 5 6 7 8 1 适合电脑与路由器、 拨号猫、交换机 直连线(网线两端的水晶头 都是568A 或者568B) 568A标准 绿白 绿 橙 白 蓝 蓝 白 橙 棕 白 棕 2 适用于电脑与电脑 交叉线(网线两端的水晶头 一头是568A 一头是568B) 568B标准 橙 白 橙 绿 白 蓝 蓝 白 绿 棕 白 棕 说明 我们使用网线钳的剥皮功能剥掉网线的外皮,会看到彩色与白色互相缠绕的八根金属线,橙、 绿、 蓝、棕 四个色系,与他们相互缠绕的分别是橙白、绿白、蓝白、棕白,展平后白在前。 线序 1 2 3 4 5 6 7 8 色系 橙 绿 蓝 棕 色线 橙 白 橙 绿 白 绿 蓝 白 蓝 棕 白 棕 1、 568B 标准摆放的顺序是:橙绿蓝棕,白在前,蓝绿(两线)互换。 2、 568A 标准摆放的顺序是:橙绿蓝棕,橙绿两系先互换为绿橙蓝棕,白在前,蓝橙两线再互换。 [共同点:蓝棕(两色系)均在后,白在前,4、 6 交替。] 3、 为了保持最佳的兼容性,普遍采用EIA/ TIA568B 标准来制作网线。 图文详解网线水晶头接法和线序 网线制作是搞网络的人的必修课,也是最为基础的实战项目。网线制作方法有很多,我们在此简单的制作一下现在出现最多的RJ45 通用8 针网线制作方法。 我们使用网线钳的剥皮功能剥掉网线的外皮,会看到彩色与白色互相缠绕的八根金属线。橙、绿、蓝、棕四个色系,与他们相互缠绕的分别是橙白、绿白、蓝白、棕白,有的稍微有点橙色,有的只是白色,如果是纯色,千万要注意,不要将四个白色搞混了。我们分别将他们的缠绕去掉,注意摆放的顺序是:橙绿蓝棕,白在前,蓝绿互换。也就是说最终的结果是:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕(适合电脑与路由器、拨号猫、交换机)。 摆好位置之后将网线摆平捋直,使用切线刀将其切齐,切线刀通常的网线钳都有,一定要确保切的整齐,然后平放入水晶头,使劲儿往前顶,当从水晶头的前放都看到线整齐的排列之后,使用网线钳子的水晶头压制模块将其挤压。 这种网线制作的顺序是通用的B 类网线制作方法。 如果是A 类网线制作顺序是橙绿互换,变成:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。 直连线是网线两端的水晶头都是A 或者B,如果是交叉线则一头是A 一头是B。 直连线(适合电脑与路由器、拨号猫、交换机) 两头都是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 ...
