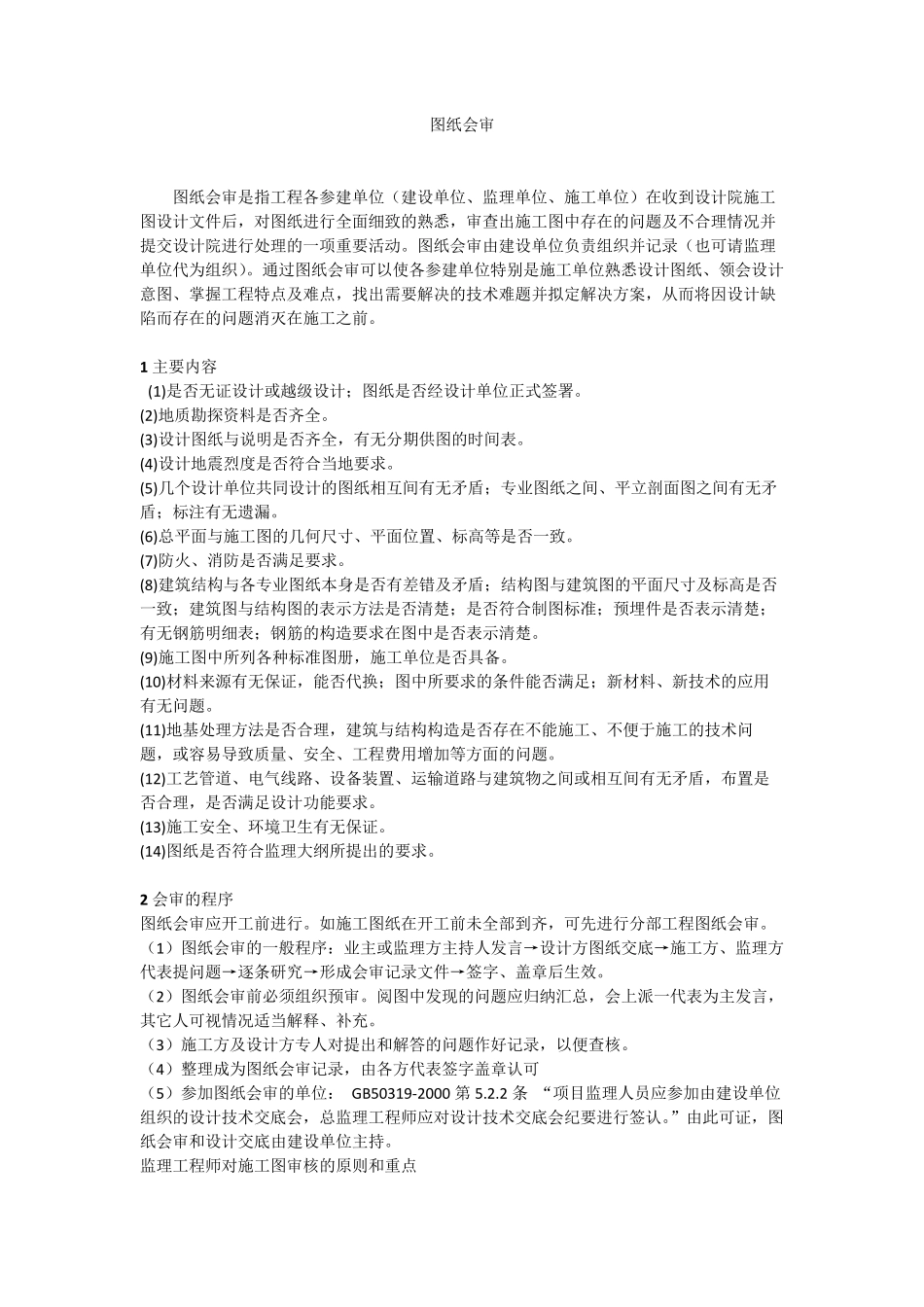

图纸会审基本知识_第1页
1/10
图纸会审基本知识_第2页
2/10

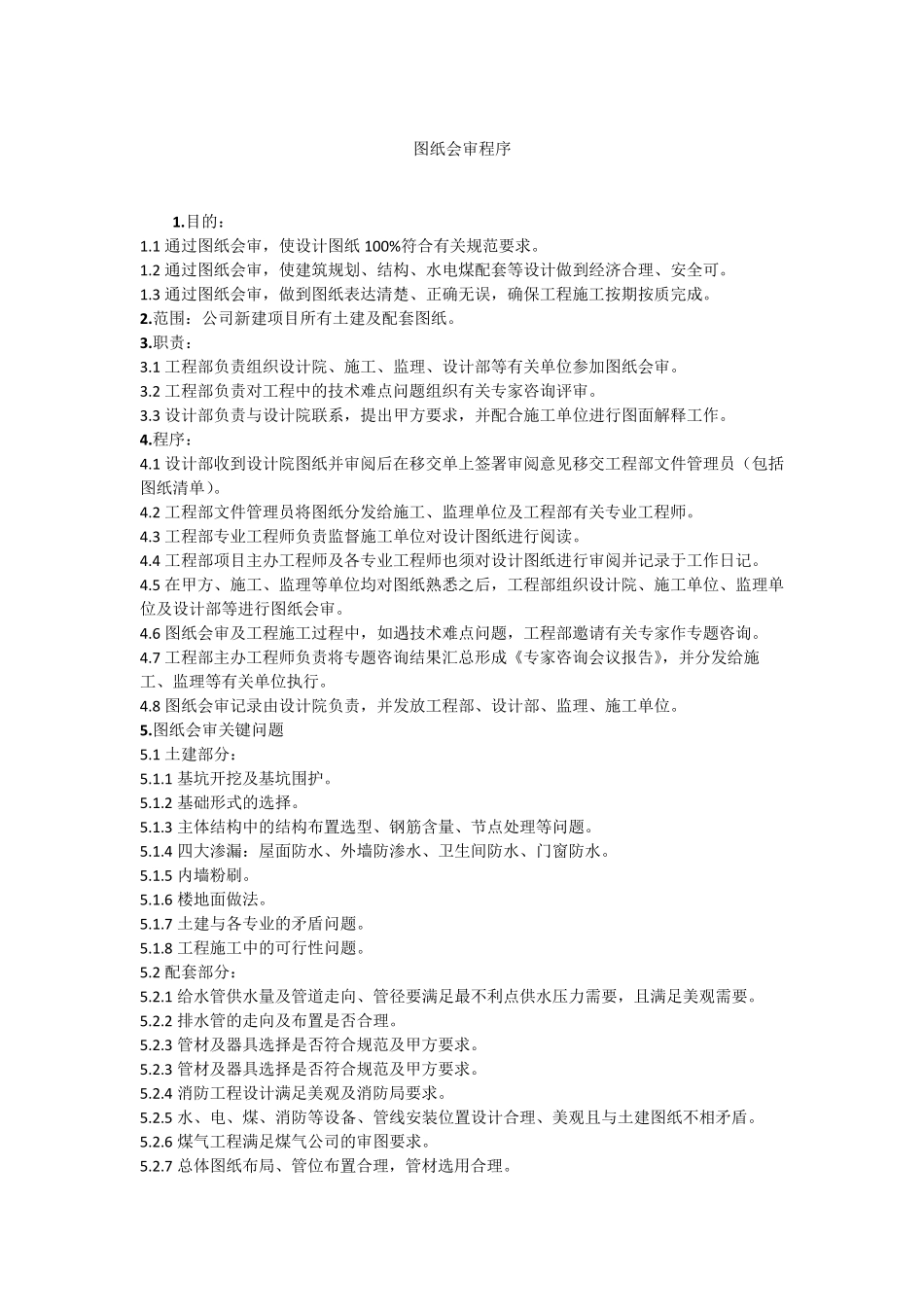

图纸会审基本知识_第3页
3/10
图纸会审 图纸会审是指工程各参建单位(建设单位、监理单位、施工单位)在收到设计院施工图设计文件后,对图纸进行全面细致的熟悉,审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。图纸会审由建设单位负责组织并记录(也可请监理单位代为组织)。通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点,找出需要解决的技术难题并拟定解决方案,从而将因设计缺陷而存在的问题消灭在施工之前。 1 主要内容 (1)是否无证设计或越级设计;图纸是否经设计单位正式签署。 (2)地质勘探资料是否齐全。 (3)设计图纸与说明是否齐全,有无分期供图的时间表。 (4)设计地震烈度是否符合当地要求。 (5)几个设计单位共同设计的图纸相互间有无矛盾;专业图纸之间、平立剖面图之间有无矛盾;标注有无遗漏。 (6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。 (7)防火、消防是否满足要求。 (8)建筑结构与各专业图纸本身是否有差错及矛盾;结构图与建筑图的平面尺寸及标高是否一致;建筑图与结构图的表示方法是否清楚;是否符合制图标准;预埋件是否表示清楚;有无钢筋明细表;钢筋的构造要求在图中是否表示清楚。 (9)施工图中所列各种标准图册,施工单位是否具备。 (10)材料来源有无保证,能否代换;图中所要求的条件能否满足;新材料、新技术的应用有无问题。 (11)地基处理方法是否合理,建筑与结构构造是否存在不能施工、不便于施工的技术问题,或容易导致质量、安全、工程费用增加等方面的问题。 (12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾,布置是否合理,是否满足设计功能要求。 (13)施工安全、环境卫生有无保证。 (14)图纸是否符合监理大纲所提出的要求。 2 会审的程序 图纸会审应开工前进行。如施工图纸在开工前未全部到齐,可先进行分部工程图纸会审。 (1)图纸会审的一般程序:业主或监理方主持人发言→设计方图纸交底→施工方、监理方代表提问题→逐条研究→形成会审记录文件→签字、盖章后生效。 (2)图纸会审前必须组织预审。阅图中发现的问题应归纳汇总,会上派一代表为主发言,其它人可视情况适当解释、补充。 (3)施工方及设计方专人对提出和解答的问题作好记录,以便查核。 (4)整理成为图纸会审记录,由各方代表签字盖章认可 (5)参加图纸会审的单位: GB50319-2000 第5.2.2 条 “项目监理人员应参加由建...
