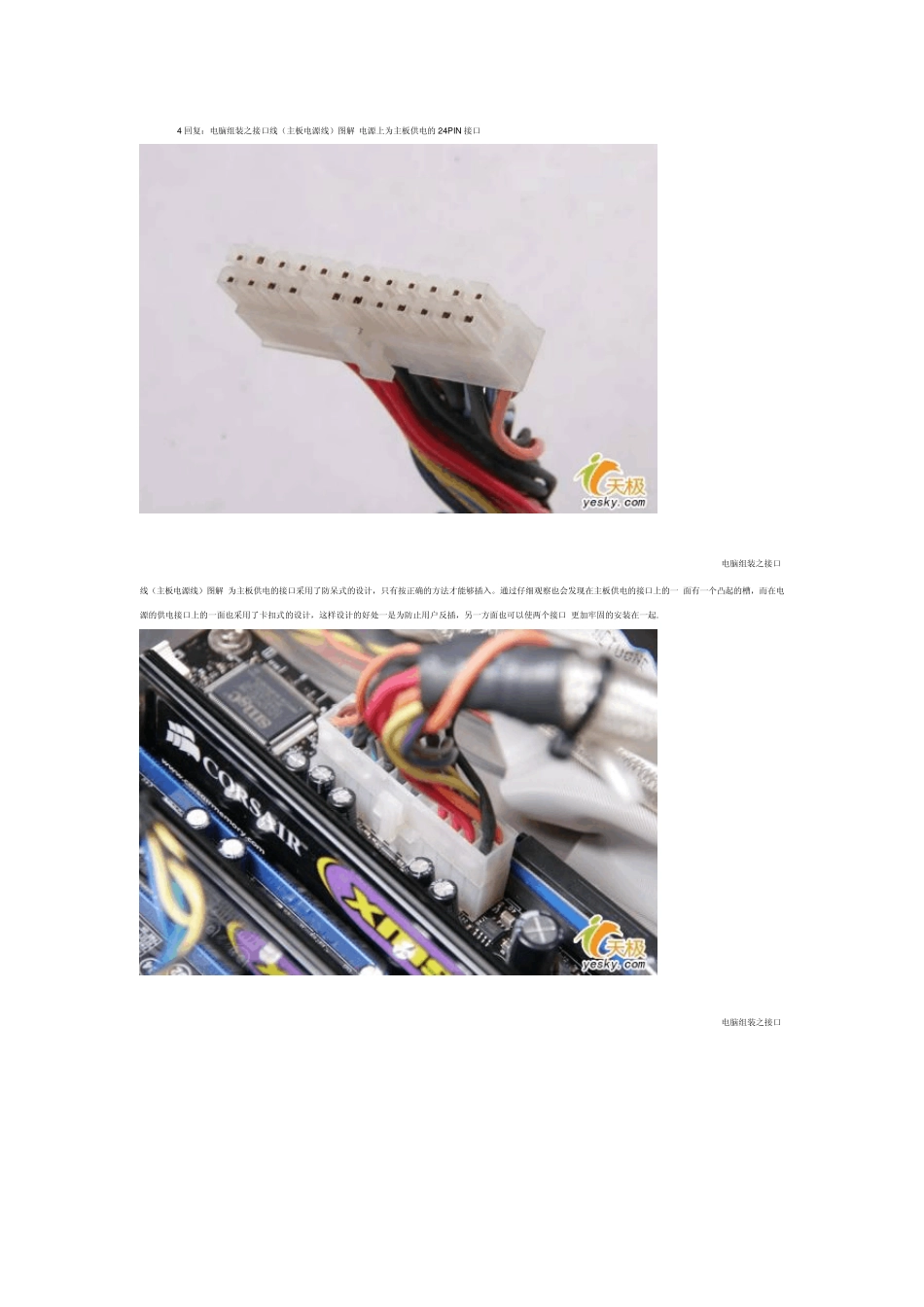

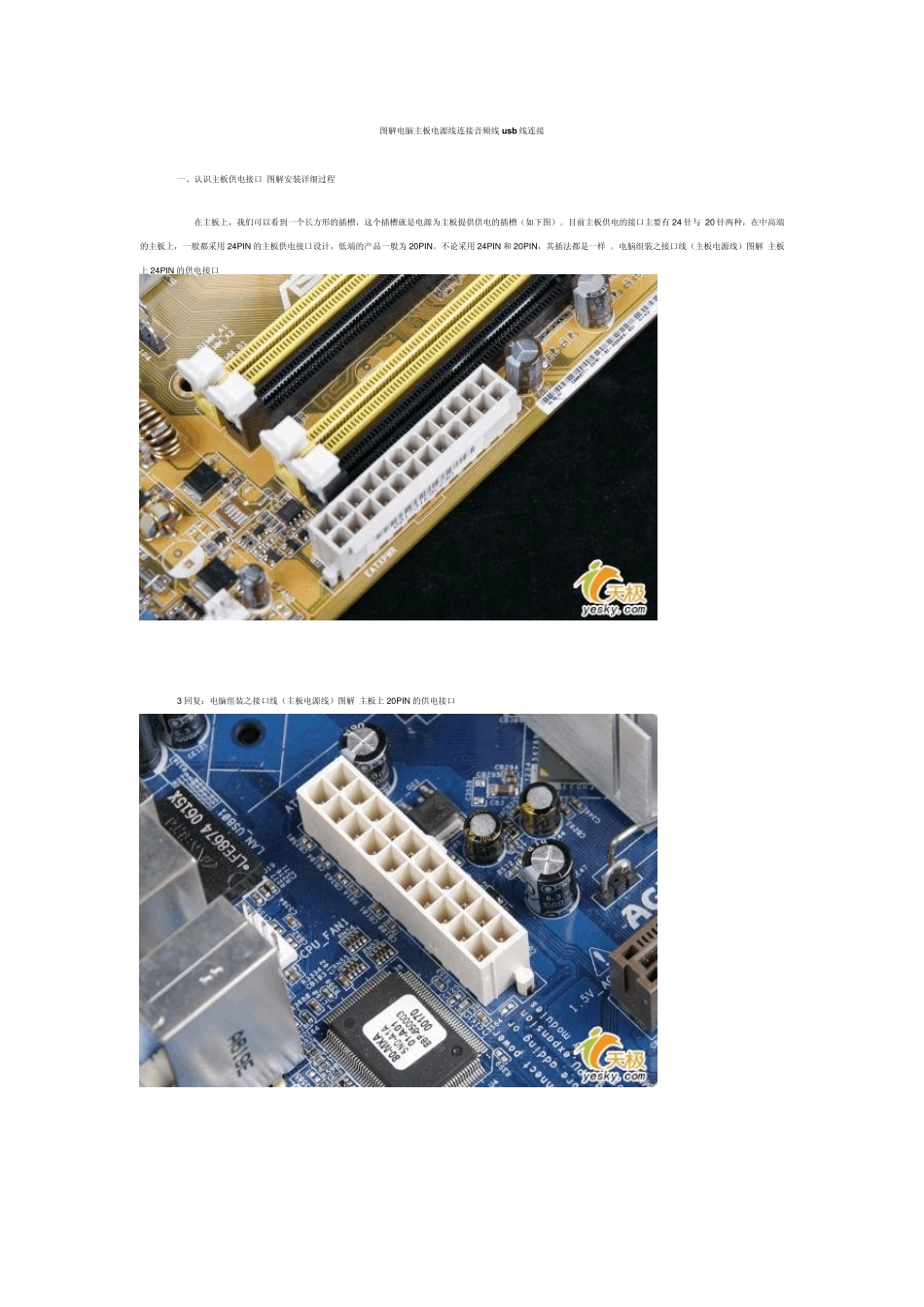

图解电脑主板电源线连接音频线usb 线连接 一、认识主板供电接口 图解安装详细过程 在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有 24 针与 20 针两种，在中高端的主板上，一般都采用 24PIN 的主板供电接口设计，低端的产品一般为 20PIN。不论采用 24PIN 和 20PIN，其插法都是一样 。电脑组装之接口线（主板电源线）图解 主板上 24PIN 的供电接口 3 回复：电脑组装之接口线（主板电源线）图解 主板上 20PIN 的供电接口 4 回复：电脑组装之接口线（主板电源线）图解 电源上为主板供电的24PIN 接口 电脑组装之接口线（主板电源线）图解 为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一 面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口 更加牢固的安装在一起. 电脑组装之接口线（主板电源线）图解 二、认识 CPU 供电接口 图解安装详细为了给 CPU 提供更强更稳定的电压，目前主板上均提供一个给 CPU 单独供电的接口（有 4 针、6 针和 8 针三种），如图： 电脑组装之接口线（主板电源线）图解 主板上提供给 CPU 单独供电的 12V 四针供电接口 电脑组装之接口线（主板电源线）图解 电源上提供给 CPU 供电的 4 针、6 针与 8 针的接口 电脑组装之接口线（主板电源线）图解 安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。 电脑组装之接口线（主板电源线）图解 三、认识 SATA 串口 图解SATA 设备的安装 SATA 串口由于具备更高的传输速度渐渐替代 PATA 并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于 SATA 的 数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA 接口。 电脑组装之接口线（主板电源线）图解 这张图片跟下面这张图片便是主板上提供的SATA 接口，也许有些朋友会问，两块主板上的SATA 口“模样”不太相同。 电脑组装之接口线（主板电源线）图解 大家仔细观察会 发现，在下面的那张图中，SATA 接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的 设计。 ：电脑组装之接口线（主...
