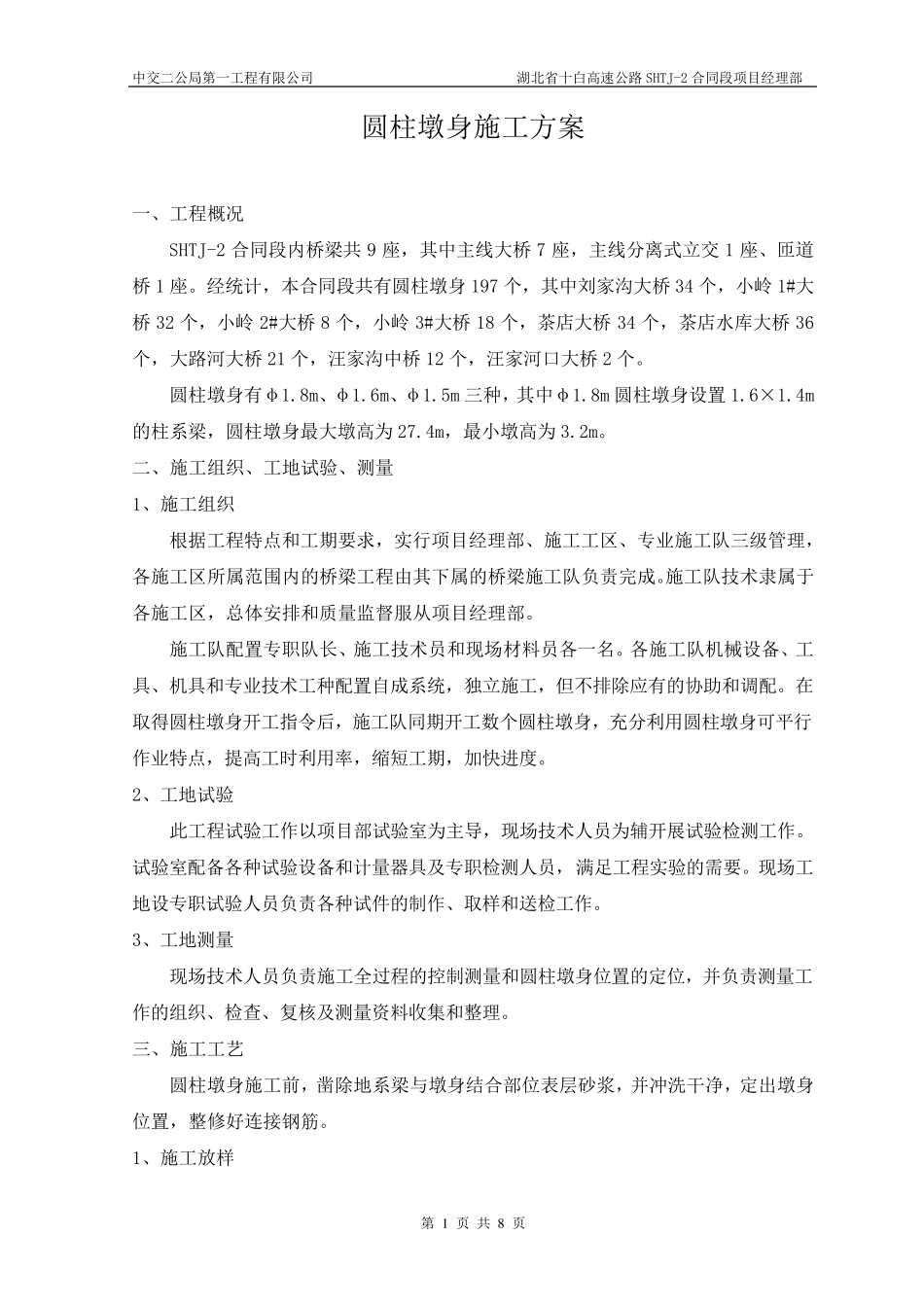

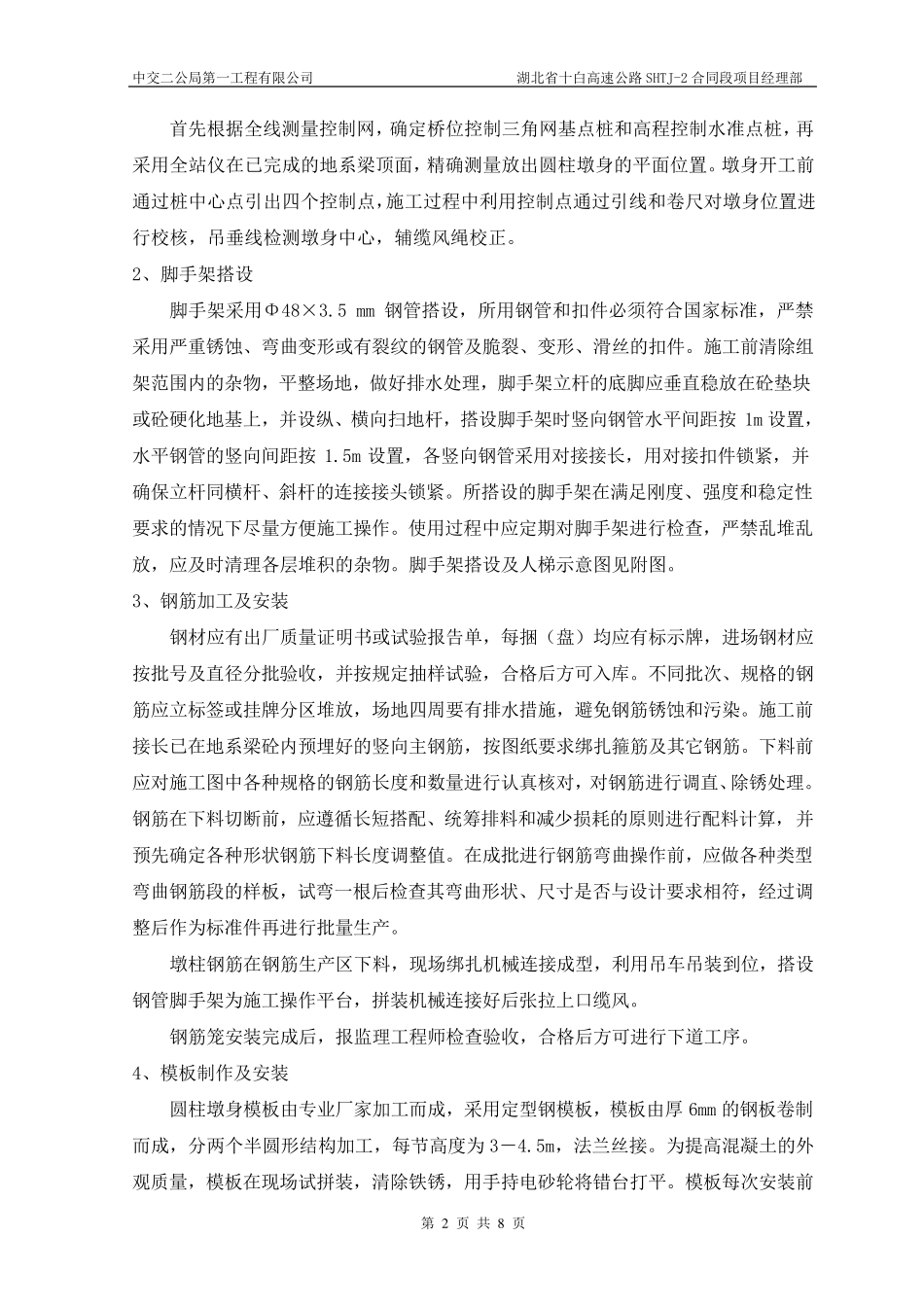

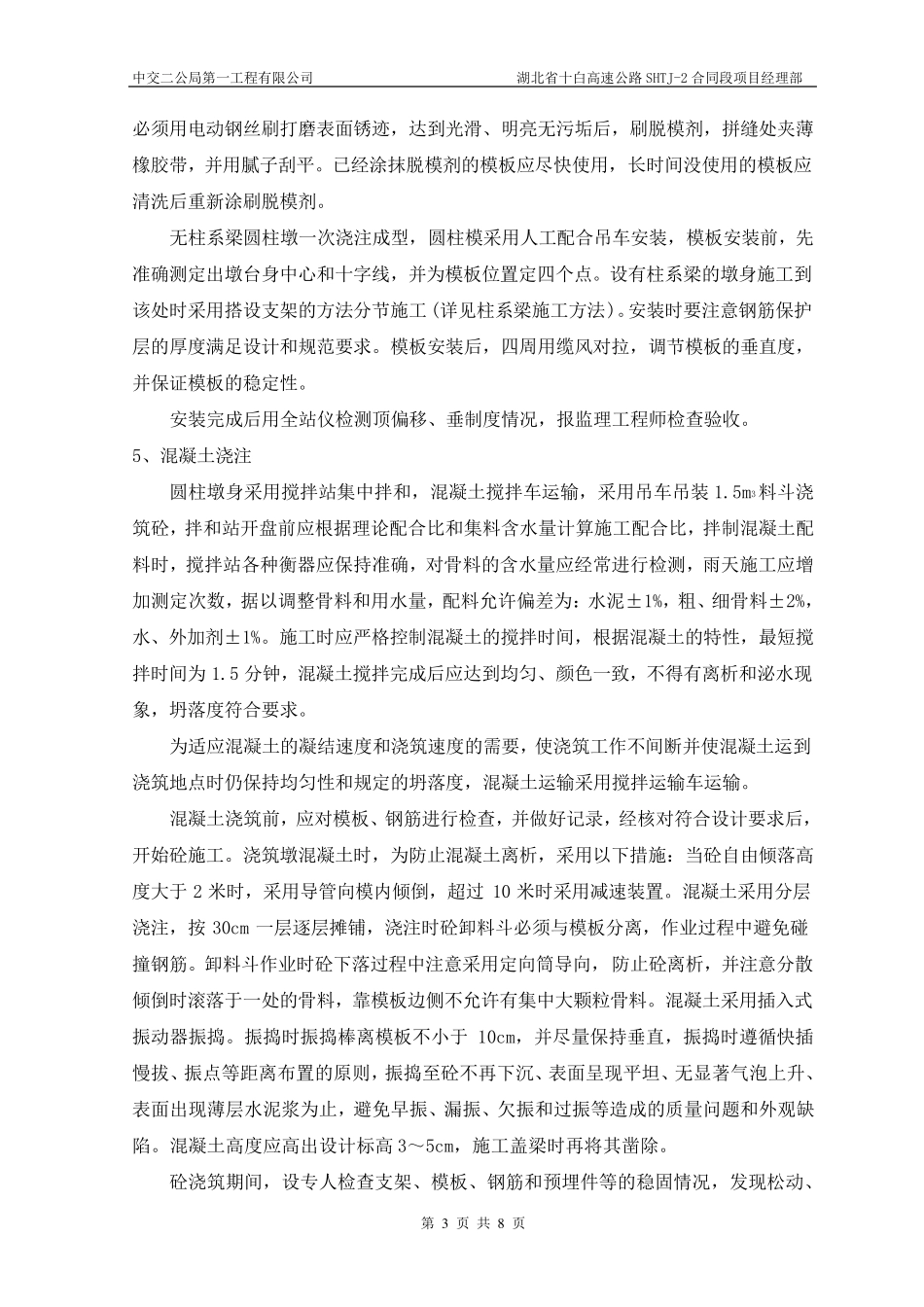

中交二公局第一工程有限公司 湖北省十白高速公路SHTJ-2 合同段项目经理部 第 1 页 共 8 页 圆柱墩身施工方案 一、工程概况 SHTJ-2 合同段内桥梁共9 座，其中主线大桥7 座，主线分离式立交1 座、匝道桥1 座。经统计，本合同段共有圆柱墩身197 个，其中刘家沟大桥34 个，小岭1#大桥32 个，小岭2#大桥8 个，小岭3#大桥18 个，茶店大桥34 个，茶店水库大桥36个，大路河大桥21 个，汪家沟中桥12 个，汪家河口大桥2 个。 圆柱墩身有φ1.8m、φ1.6m、φ1.5m 三种，其中φ1.8m 圆柱墩身设置1.6×1.4m的柱系梁，圆柱墩身最大墩高为 27.4m，最小墩高为 3.2m。 二、施工组织、工地试验、测量 1、施工组织 根据工程特点和工期要求，实行项目经理部、施工工区、专业施工队三级管理，各施工区所属范围内的桥梁工程由其下属的桥梁施工队负责完成。施工队技术隶属于各施工区，总体安排和质量监督服从项目经理部。 施工队配置专职队长、施工技术员和现场材料员各一名。各施工队机械设备、工具、机具和专业技术工种配置自成系统，独立施工，但不排除应有的协助和调配。在取得圆柱墩身开工指令后，施工队同期开工数个圆柱墩身，充分利 用 圆柱墩身可 平 行作 业特点，提 高工时 利 用 率 ，缩 短 工期，加 快 进 度 。 2、工地试验 此 工程试验工作 以 项目部试验室 为主导 ，现场技术人 员为辅 开展 试验检 测工作 。试验室 配备各种试验设备和计量器 具及 专职检 测人 员，满 足 工程实验的需 要。现场工地设专职试验人 员负责各种试件 的制 作 、取样 和送 检 工作 。 3、工地测量 现场技术人 员负责施工全 过 程的控 制 测量和圆柱墩身位 置的定 位 ，并 负责测量工作 的组织、检 查 、复 核 及 测量资 料收 集 和整 理。 三、施工工艺 圆柱墩身施工前 ，凿 除地系梁与 墩身结 合部位 表 层 砂 浆 ，并 冲 洗 干 净 ，定 出 墩身位 置，整 修 好 连 接 钢 筋 。 1、施工放 样 中交二公局第一工程有限公司 湖北省十白高速公路SHTJ-2 合同段项目经理部 第 2 页 共 8 页 首先根据全线测量控制网，确定桥位控制三角网基点桩和高程控制水准点桩，再采用全站仪在已完成的地系梁顶面，精确测量放出圆柱墩身的平面位置。墩身开工前通过桩中心点引出四个控制点，施工过程中利用控制点通过引线和卷尺对墩身位置进行校核，吊垂线...
