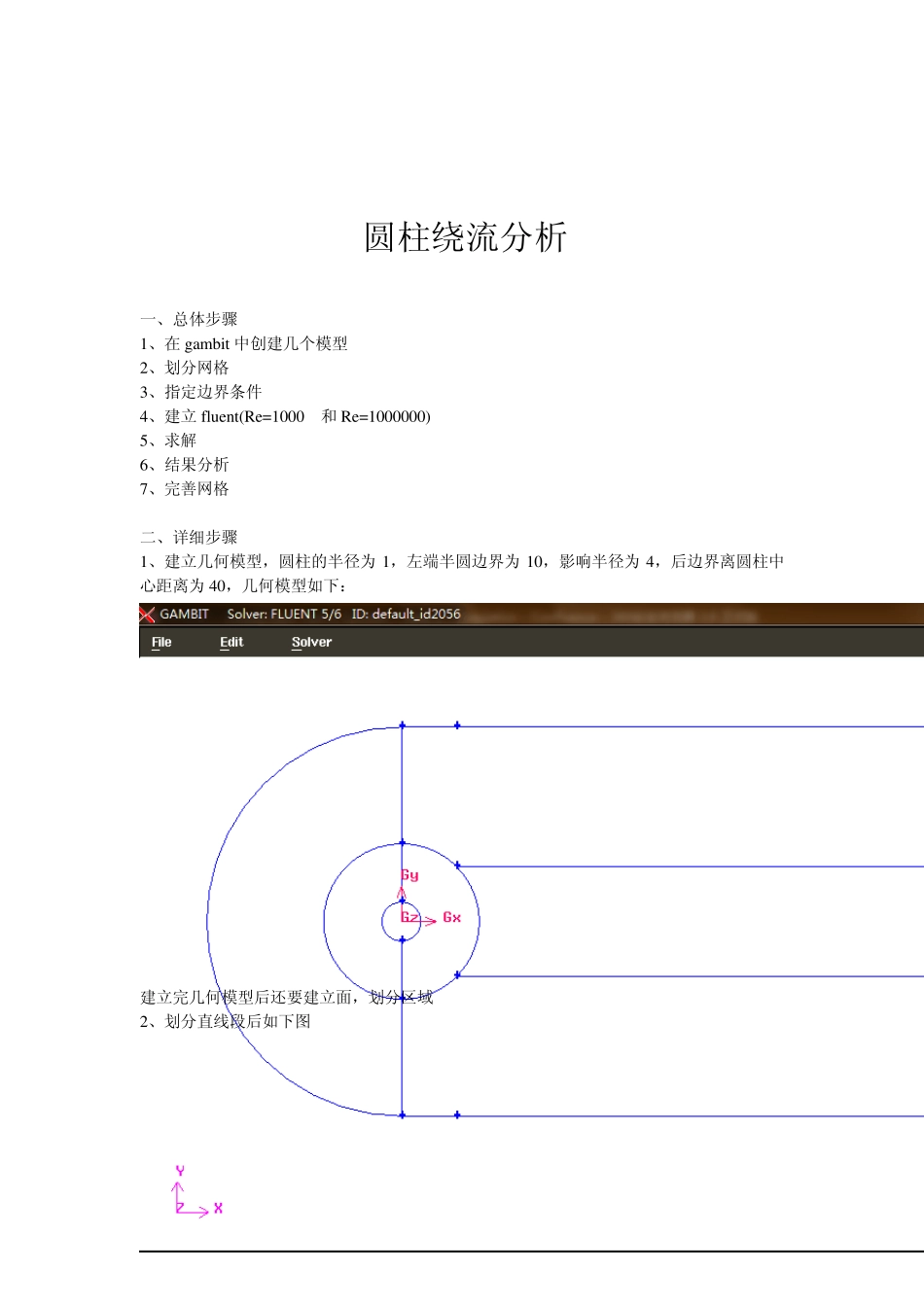

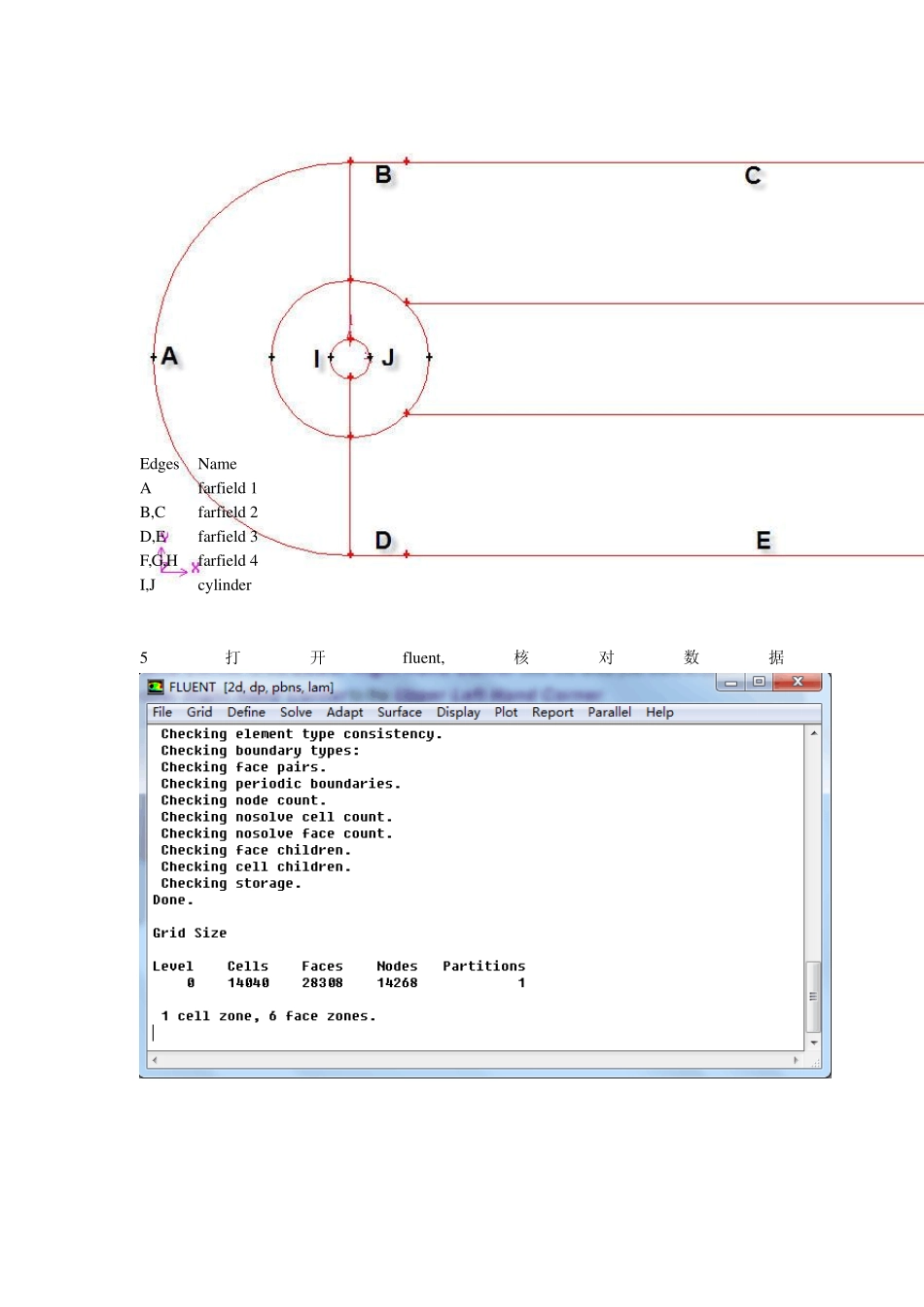

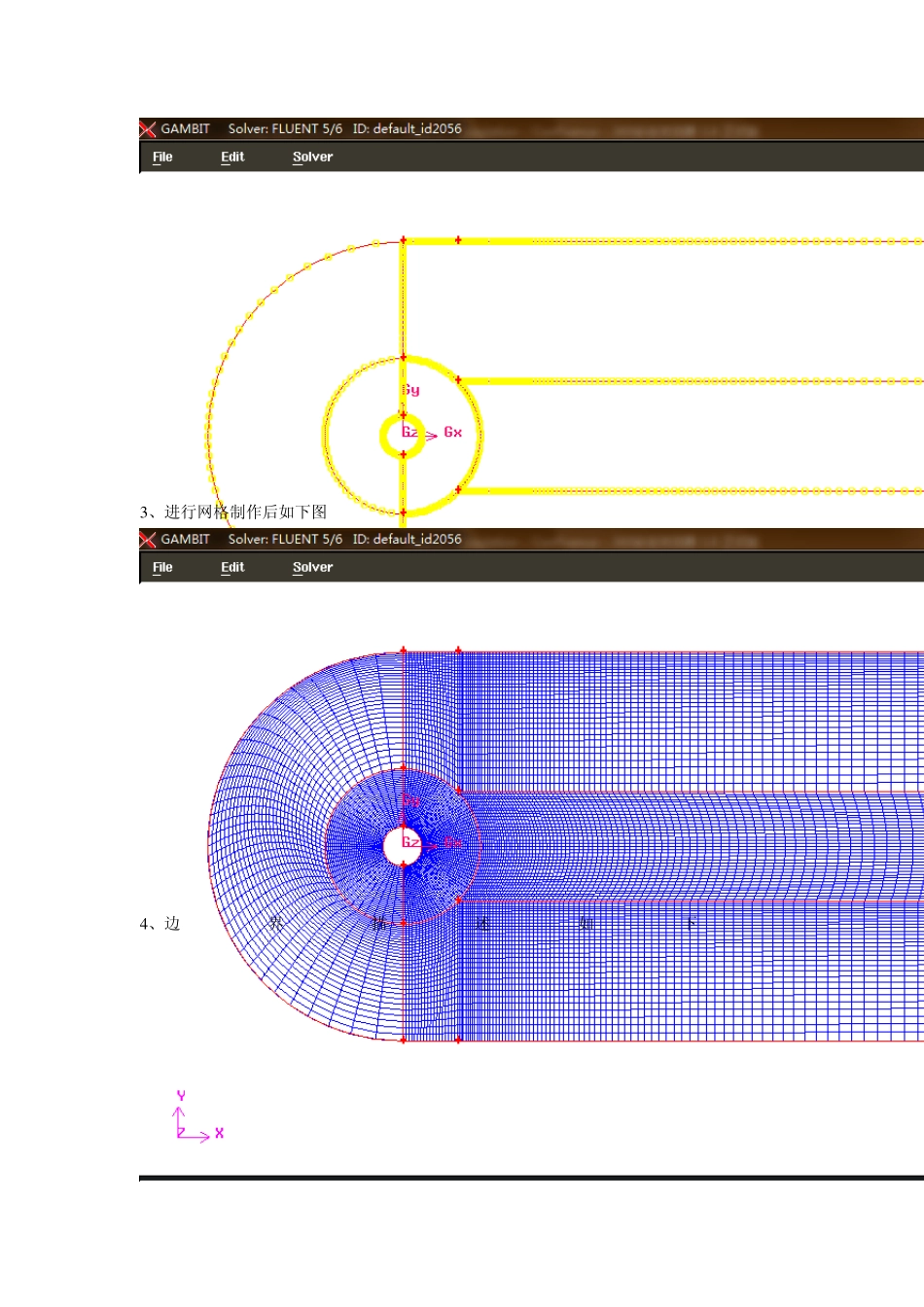

圆柱绕流分析 一、总体步骤 1、在 gambit 中创建几个模型 2、划分网格 3、指定边界条件 4、建立 flu ent(Re=1000 和 Re=1000000) 5、求解 6、结果分析 7、完善网格 二、详细步骤 1、建立几何模型,圆柱的半径为 1,左端半圆边界为 10,影响半径为 4,后边界离圆柱中心距离为 40,几何模型如下: 建立完几何模型后还要建立面,划分区域 2、划分直线段后如下图 3 、进行网格制作后如下图 4 、边界描述如下 Edges Name A farfield 1 B,C farfield 2 D,E farfield 3 F,G,H farfield 4 I,J cy linder 5打开flu ent,核对数据 6、define solv er properties 7、定义材料性质 (1)Re=1000 Density =500 v iscosity =1 (2) Re=100000 Density =500000 v iscosity =1 8、操作条件:雷诺数 100 和 1000000 相同 9、边界条件 10、求解——建立解决控制机构——设立初始条件 Patch Region 11、 (Re=1000) 12、建立收敛度 13、建立参考值 其中 1000 雷诺数的与 1000000 雷诺数的密度不同,流体流速和圆柱直径等相同,下图为设置大雷诺数的截图 1 4 、计算机计算 (Re=1000) (Re=1000000) 压强外形(Re=1000) (Re=1000000) 涡旋外形 Re=1000 Re=1000000
