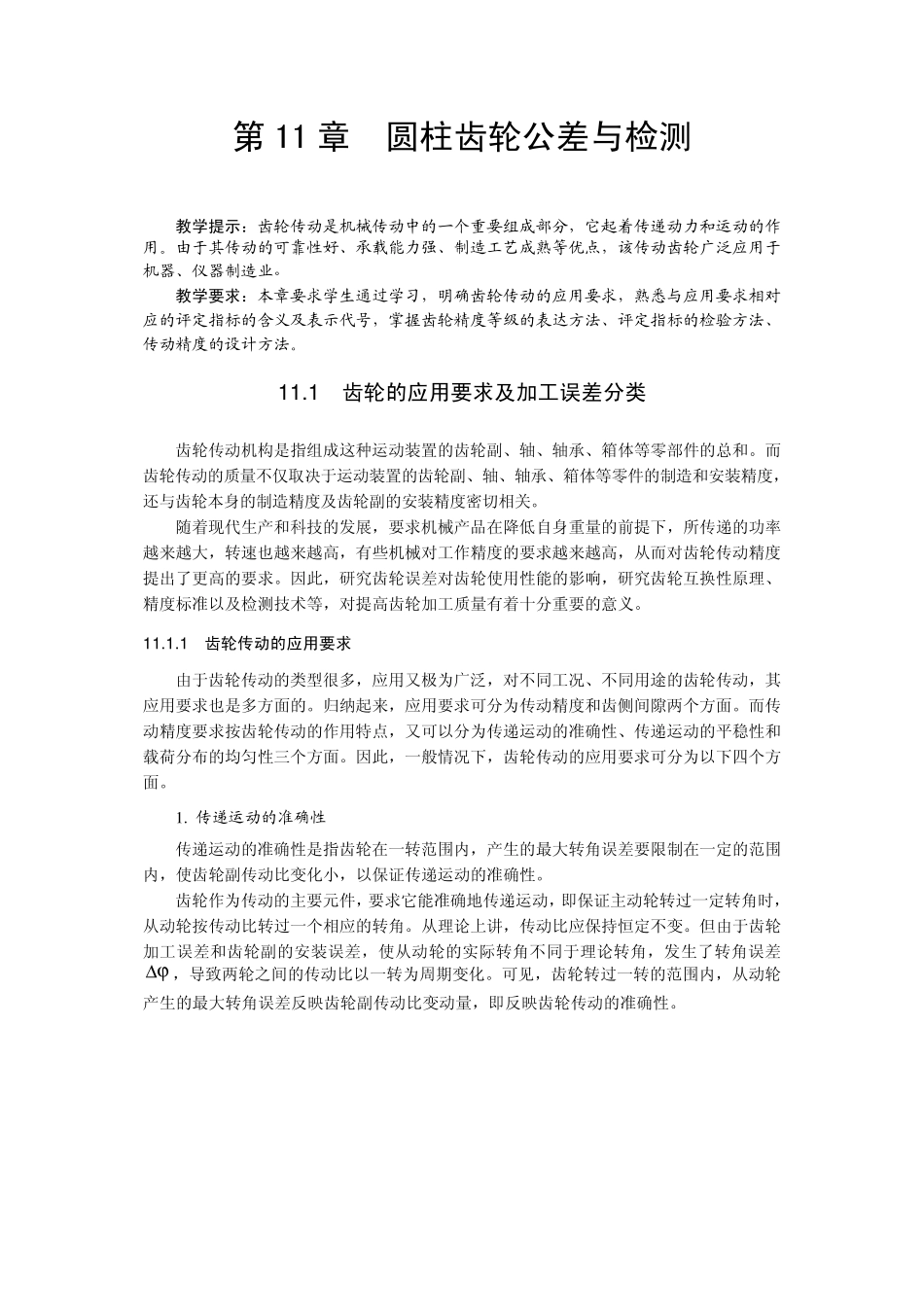

第 11 章 圆柱齿轮公差与检测 教学提示：齿轮传动是机械传动中的一个重要组成部分，它起着传递动力和运动的作用。由于其传动的可靠性好、承载能力强、制造工艺成熟等优点，该传动齿轮广泛应用于机器、仪器制造业。 教学要求：本章要求学生通过学习，明确齿轮传动的应用要求，熟悉与应用要求相对应的评定指标的含义及表示代号，掌握齿轮精度等级的表达方法、评定指标的检验方法、传动精度的设计方法。 1 1 .1 齿轮的应用要求及加工误差分类 齿轮传动机构是指组成这种运动装置的齿轮副、轴、轴承、箱体等零部件的总和。而齿轮传动的质量不仅取决于运动装置的齿轮副、轴、轴承、箱体等零件的制造和安装精度，还与齿轮本身的制造精度及齿轮副的安装精度密切相关。 随着现代生产和科技的发展，要求机械产品在降低自身重量的前提下，所传递的功率越来越大，转速也越来越高，有些机械对工作精度的要求越来越高，从而对齿轮传动精度提出了更高的要求。因此，研究齿轮误差对齿轮使用性能的影响，研究齿轮互换性原理、精度标准以及检测技术等，对提高齿轮加工质量有着十分重要的意义。 1 1 .1 .1 齿轮传动的应用要求 由于齿轮传动的类型很多，应用又极为广泛，对不同工况、不同用途的齿轮传动，其应用要求也是多方面的。归纳起来，应用要求可分为传动精度和齿侧间隙两个方面。而传动精度要求按齿轮传动的作用特点，又可以分为传递运动的准确性、传递运动的平稳性和载荷分布的均匀性三个方面。因此，一般 情 况下，齿轮传动的应用要求可分为以下四 个方面。 1 . 传递运动的准确性 传递运动的准确性是指齿轮在一转范 围 内 ，产生的最 大转角 误差要限 制在一定 的范 围内 ，使齿轮副传动比 变 化 小 ，以保 证 传递运动的准确性。 齿轮作为传动的主 要元 件，要求它 能准确地 传递运动，即 保 证 主 动轮转过 一定 转角 时 ，从动轮按传动比 转过 一个相应的转角 。从理论 上 讲 ，传动比 应保 持 恒 定 不变 。但 由于齿轮加工误差和齿轮副的安装误差，使从动轮的实 际 转角 不同于理论 转角 ，发生了转角 误差ϕΔ，导 致 两轮之 间的传动比 以一转为周 期 变 化 。可见 ，齿轮转过 一转的范 围 内 ，从动轮产生的最 大转角 误差反 映 齿轮副传动比 变 动量，即 反 映 齿轮传动的准确性。 互换性与测量技术基础 · 1 9 0 · · 1 9 0 · 2 ．传...
