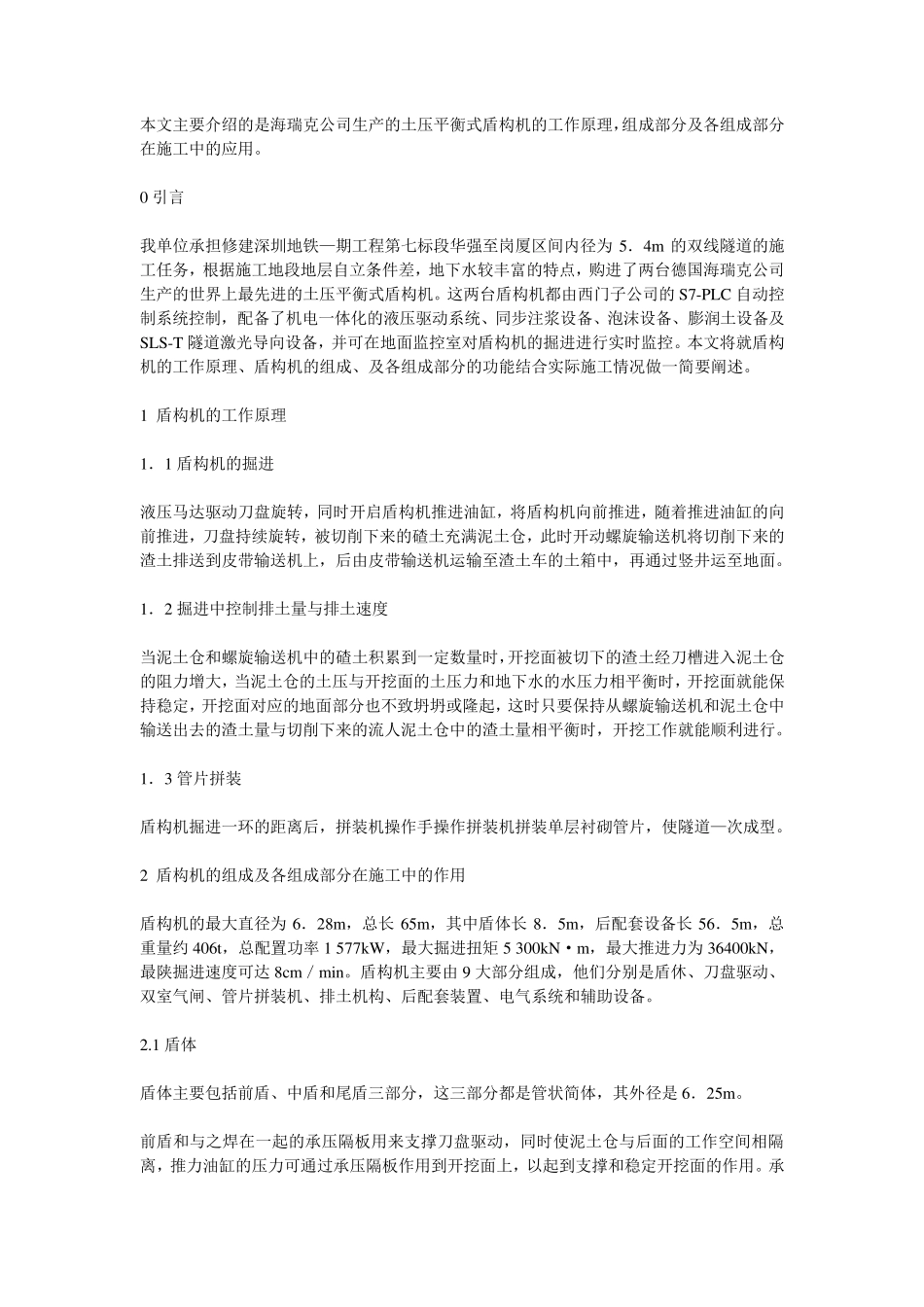

本文主要介绍的是海瑞克公司生产的土压平衡式盾构机的工作原理，组成部分及各组成部分在施工中的应用。 0 引言 我单位承担修建深圳地铁—期工程第七标段华强至岗厦区间内径为 5．4m 的双线隧道的施工任务，根据施工地段地层自立条件差，地下水较丰富的特点，购进了两台德国海瑞克公司生产的世界上最先进的土压平衡式盾构机。这两台盾构机都由西门子公司的 S7-PLC 自动控制系统控制，配备了机电一体化的液压驱动系统、同步注浆设备、泡沫设备、膨润土设备及SLS-T 隧道激光导向设备，并可在地面监控室对盾构机的掘进进行实时监控。本文将就盾构机的工作原理、盾构机的组成、及各组成部分的功能结合实际施工情况做一简要阐述。 1 盾构机的工作原理 1．1 盾构机的掘进 液压马达驱动刀盘旋转，同时开启盾构机推进油缸，将盾构机向前推进，随着推进油缸的向前推进，刀盘持续旋转，被切削下来的碴土充满泥土仓，此时开动螺旋输送机将切削下来的渣土排送到皮带输送机上，后由皮带输送机运输至渣土车的土箱中，再通过竖井运至地面。 1．2 掘进中控制排土量与排土速度 当泥土仓和螺旋输送机中的碴土积累到一定数量时，开挖面被切下的渣土经刀槽进入泥土仓的阻力增大，当泥土仓的土压与开挖面的土压力和地下水的水压力相平衡时，开挖面就能保持稳定，开挖面对应的地面部分也不致坍坍或隆起，这时只要保持从螺旋输送机和泥土仓中输送出去的渣土量与切削下来的流人泥土仓中的渣土量相平衡时，开挖工作就能顺利进行。 1．3 管片拼装 盾构机掘进一环的距离后，拼装机操作手操作拼装机拼装单层衬砌管片，使隧道—次成型。 2 盾构机的组成及各组成部分在施工中的作用 盾构机的最大直径为 6．28m，总长65m，其中盾体长8．5m，后配套设备长56．5m，总重量约406t，总配置功率1 577kW，最大掘进扭矩5 300kN·m，最大推进力为 36400kN，最陕掘进速度可达8cm／min。盾构机主要由 9 大部分组成，他们分别是盾休、刀盘驱动、双室气闸、管片拼装机、排土机构、后配套装置、电气系统和辅助设备。 2.1 盾体 盾体主要包括前盾、中盾和尾盾三部分，这三部分都是管状简体，其外径是 6．25m。 前盾和与之焊在一起的承压隔板用来支撑刀盘驱动，同时使泥土仓与后面的工作空间相隔离，推力油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用。承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力...
