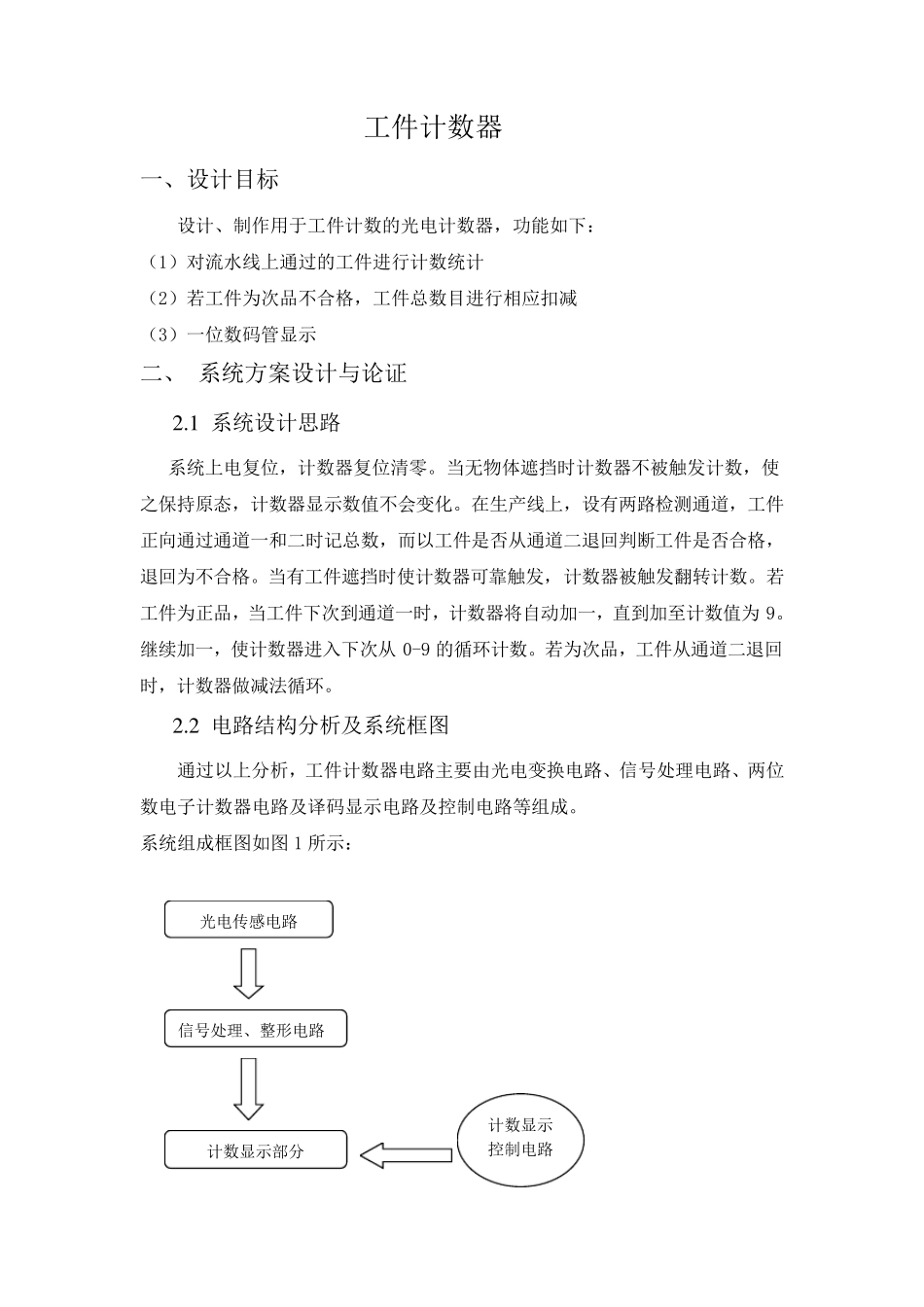

电 子 课 程 设 计 说 明 书 设计题目：工件计数器 学 院： 物理与机电工程学院 专 业： 测控技术与仪器 姓 名： 学 号： 指导教师： 时 间： 2010 年 7 月 4 日 目录 一、 设计目标……………………………………………………… 二、 系统方案设计与论证………………………………………… 2 .1 系统设计思路……………………………………………… 2 .2 电路结构分析及系统框图………………………………… 三、硬件电路设计…………………………………………… 3 .1 光电传感电路设计………………………………………… 3 .2 信号整形处理电路设计…………………………………… 3 .3 显示计数电路设计………………………………………… 3 .4 系统总体电路原理…………………………………………… 3 .5 电路仿真及结果分析……………………………………… 四、硬件制作与调试………………………………………………… 4 .1 电路板布线及焊接…………………………………………… 4 .2 电路调试过程及问题分析…………………………………… 五、结论……………………………………………………………… 参考文献 工件计数器 一、设计目标 设计、制作用于工件计数的光电计数器，功能如下： （1）对流水线上通过的工件进行计数统计 （2）若工件为次品不合格，工件总数目进行相应扣减 （3）一位数码管显示 二、 系统方案设计与论证 2 .1 系统设计思路 系统上电复位，计数器复位清零。当无物体遮挡时计数器不被触发计数，使之保持原态，计数器显示数值不会变化。在生产线上，设有两路检测通道，工件正向通过通道一和二时记总数，而以工件是否从通道二退回判断工件是否合格，退回为不合格。当有工件遮挡时使计数器可靠触发，计数器被触发翻转计数。若工件为正品，当工件下次到通道一时，计数器将自动加一，直到加至计数值为 9。继续加一，使计数器进入下次从 0-9 的循环计数。若为次品，工件从通道二退回时，计数器做减法循环。 2 .2 电路结构分析及系统框图 通过以上分析，工件计数器电路主要由光电变换电路、信号处理电路、两位数电子计数器电路及译码显示电路及控制电路等组成。 系统组成框图如图 1 所示： 光电传感电路 信号处理、整形电路 计数显示部分 计数显示控制电路 图1 三、 硬件电路设计 3 .1 光电传感电路设计 （1）如图所示：为光电传感部分...
