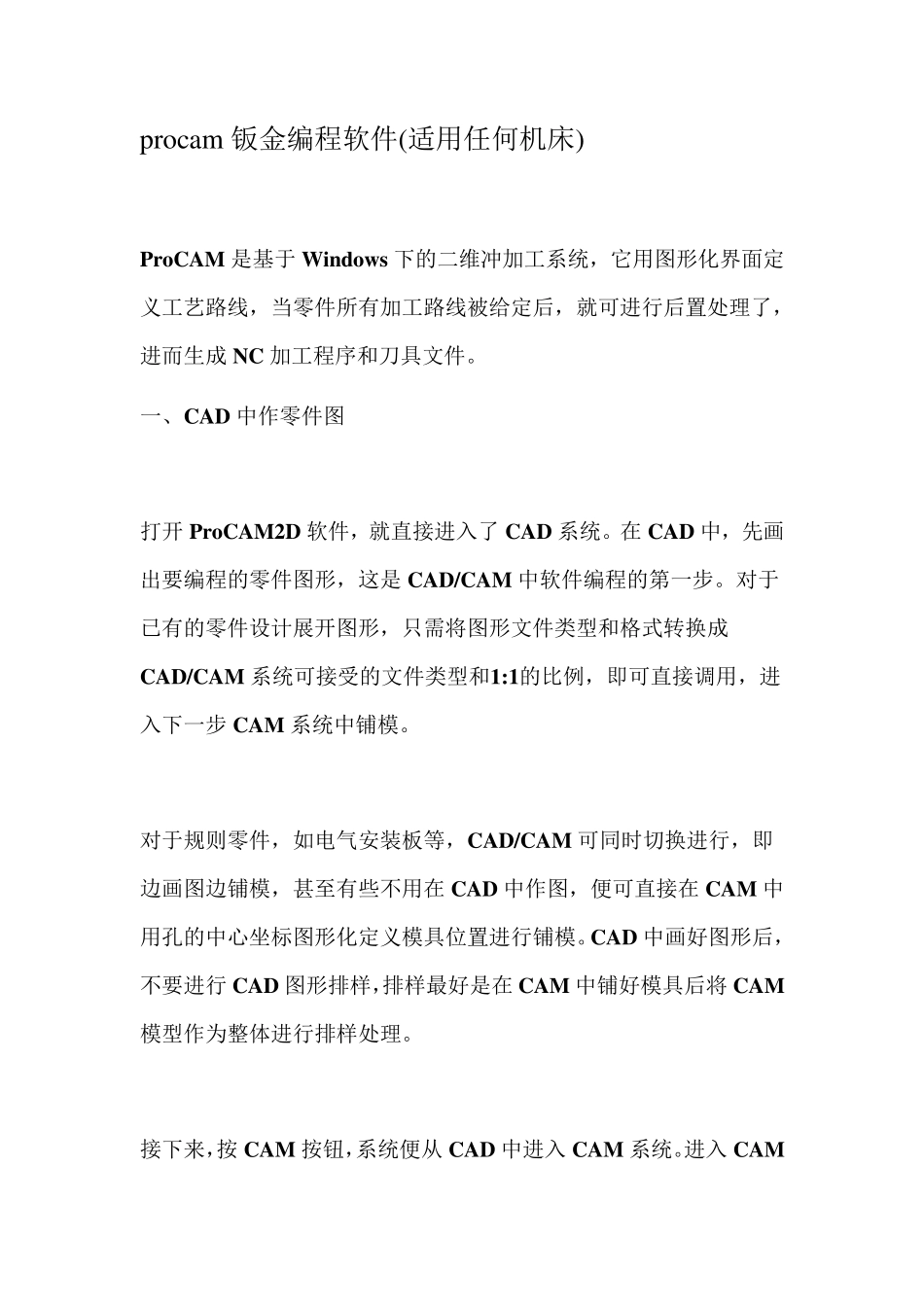

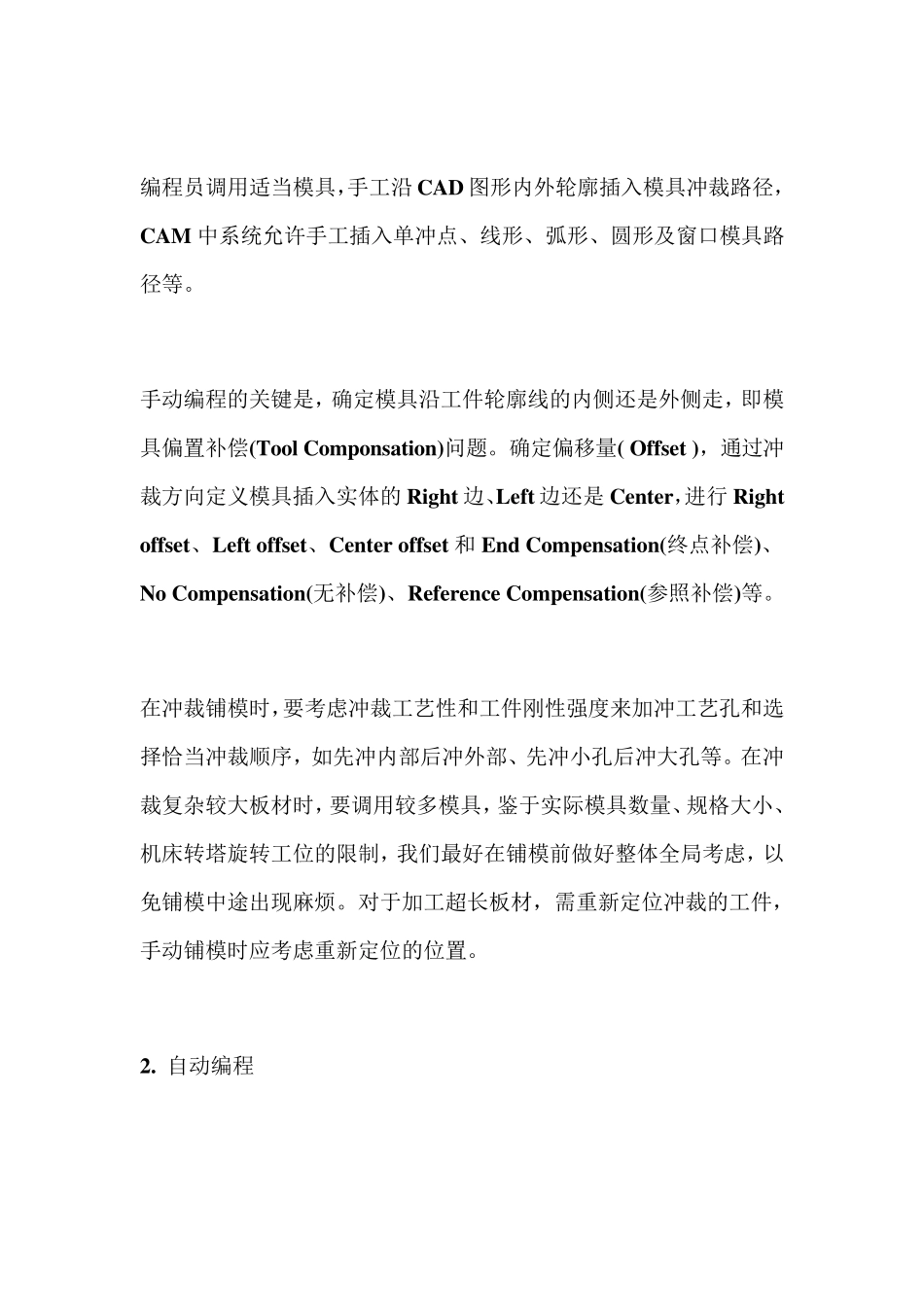

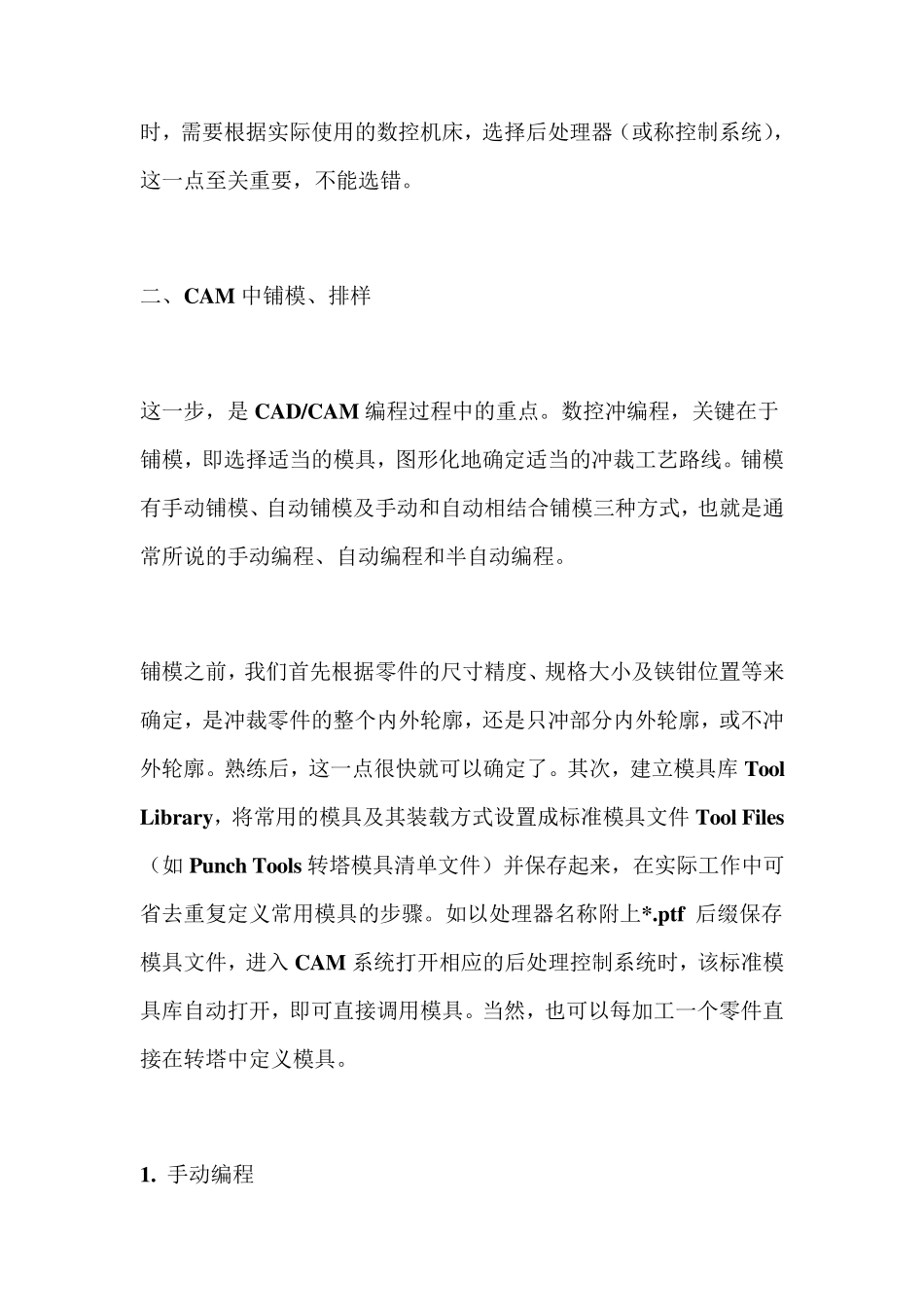

procam 钣金编程软件(适用任何机床) ProCAM 是基于Window s 下的二维冲加工系统，它用图形化界面定义工艺路线，当零件所有加工路线被给定后，就可进行后置处理了，进而生成NC 加工程序和刀具文件。 一、CAD 中作零件图 打开 ProCAM2D 软件，就直接进入了CAD 系统。在 CAD 中，先画出要编程的零件图形，这是CAD/CAM 中软件编程的第一步。对于已有的零件设计展开图形，只需将图形文件类型和格式转换成CAD/CAM 系统可接受的文件类型和1:1的比例，即可直接调用，进入下一步 CAM 系统中铺模。 对于规则零件，如电气安装板等，CAD/CAM 可同时切换进行，即边画图边铺模，甚至有些不用在 CAD 中作图，便可直接在 CAM 中用孔的中心坐标图形化定义模具位置进行铺模。CAD 中画好图形后，不要进行CAD 图形排样，排样最好是在 CAM 中铺好模具后将 CAM模型作为整体进行排样处理。 接下来，按 CAM 按钮，系统便从 CAD 中进入 CAM 系统。进入 CAM时，需要根据实际使用的数控机床，选择后处理器（或称控制系统），这一点至关重要，不能选错。 二、CAM 中铺模、排样 这一步，是 CAD/CAM 编程过程中的重点。数控冲编程，关键在于铺模，即选择适当的模具，图形化地确定适当的冲裁工艺路线。铺模有手动铺模、自动铺模及手动和自动相结合铺模三种方式，也就是通常所说的手动编程、自动编程和半自动编程。 铺模之前，我们首先根据零件的尺寸精度、规格大小及铗钳位置等来确定，是冲裁零件的整个内外轮廓，还是只冲部分内外轮廓，或不冲外轮廓。熟练后，这一点很快就可以确定了。其次，建立模具库 Tool Library，将常用的模具及其装载方式设置成标准模具文件 Tool Files（如 Punch Tools 转塔模具清单文件）并保存起来，在实际工作中可省去重复定义常用模具的步骤。如以处理器名称附上*.ptf 后缀保存模具文件，进入 CAM 系统打开相应的后处理控制系统时，该标准模具库自动打开，即可直接调用模具。当然，也可以每加工一个零件直接在转塔中定义模具。 1. 手动编程 编程员调用适当模具，手工沿CAD 图形内外轮廓插入模具冲裁路径，CAM 中系统允许手工插入单冲点、线形、弧形、圆形及窗口模具路径等。 手动编程的关键是，确定模具沿工件轮廓线的内侧还是外侧走，即模具偏置补偿(Tool Componsation)问题。确定偏移量( Offset )，通过冲裁方向定义模具插入实体的 Right边、Left边还是 Center，进行 Right offs...
