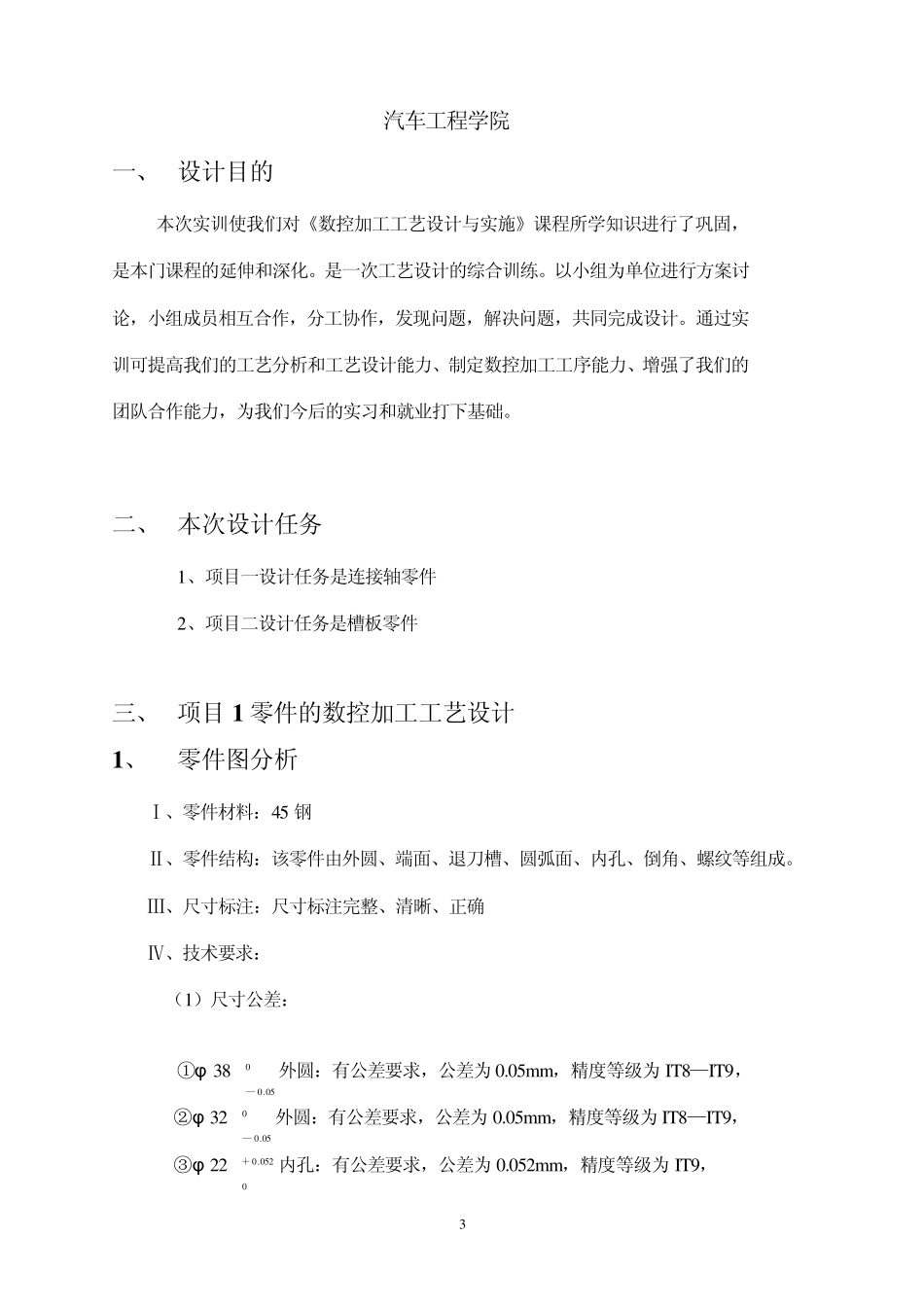

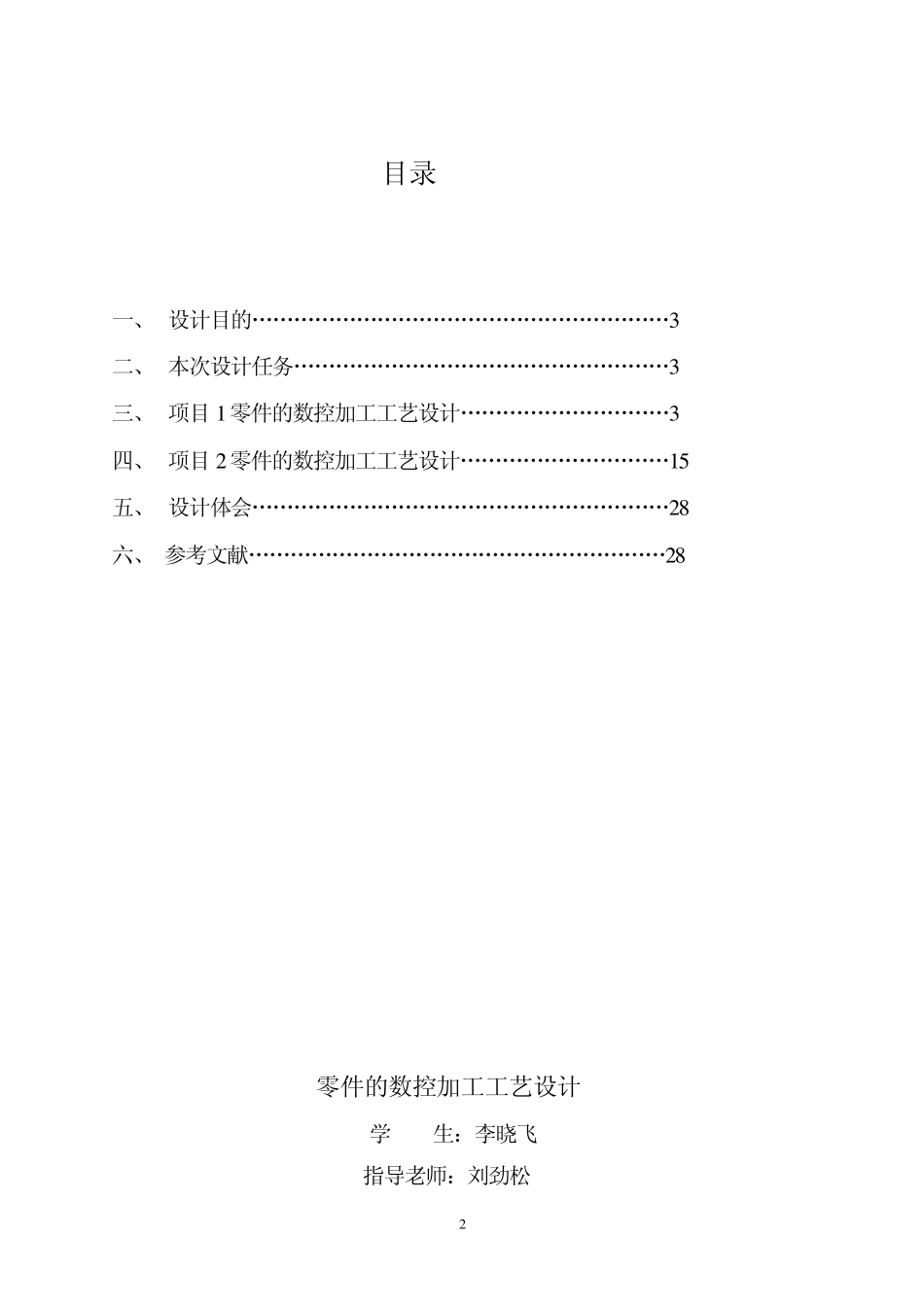

襄樊职业技术学院设计说明书 零件的数控加工工艺设计 班 级： 数控1001班 学 号： 102180114 姓 名: 李晓飞 指导教师： 刘劲松 2012年 04月 23日 2 目录 一、 设计目的……………………………………………………3 二、 本次设计任务………………………………………………3 三、 项目1 零件的数控加工工艺设计…………………………3 四、 项目2 零件的数控加工工艺设计…………………………1 5 五、 设计体会……………………………………………………2 8 六、 参考文献……………………………………………………2 8 零件的数控加工工艺设计 学 生：李晓飞 指导老师：刘劲松 3 汽车工程学院 一、 设计目的 本次实训使我们对《数控加工工艺设计与实施》课程所学知识进行了巩固，是本门课程的延伸和深化。是一次工艺设计的综合训练。以小组为单位进行方案讨论，小组成员相互合作，分工协作，发现问题，解决问题，共同完成设计。通过实训可提高我们的工艺分析和工艺设计能力、制定数控加工工序能力、增强了我们的团队合作能力，为我们今后的实习和就业打下基础。 二、 本次设计任务 1、 项目一设计任务是连接轴零件 2、 项目二设计任务是槽板零件 三、 项目 1 零件的数控加工工艺设计 1 、 零件图分析 Ⅰ、零件材料：45 钢 Ⅱ、零件结构：该零件由外圆、端面、退刀槽、圆弧面、内孔、倒角、螺纹等组成。 Ⅲ、尺寸标注：尺寸标注完整、清晰、正确 Ⅳ、技术要求： （1）尺寸公差： ①φ 38005.0—外圆：有公差要求，公差为 0.05mm，精度等级为 IT8—IT9， ②φ 32005.0—外圆：有公差要求，公差为 0.05mm，精度等级为 IT8—IT9， ③φ 22052.00＋内孔：有公差要求，公差为 0.052mm，精度等级为 IT9， 4 ④外螺纹M30×2-6g：螺纹大径和中径公差为 6g （2）形位公差：无具体要求，但要注意内孔和各外圆同轴。 （3）表面粗糙度：Ф20、Ф26 粗糙度为 Ra12.5，φ 22052.00＋、φ 32005.0—、φ 38005.0—、Ф34 粗糙度为 Ra1.6，其余为 Ra3.2。 （4）热处理要求：无具体要求。 零件图如下： 5 6 2 、 工艺分析 （1）毛坯选择： φ 40×110m m 圆钢 （2）各表面加工方法： ①φ 38005.0—外圆：有公差要求，公差为0.05m m ，精度等级为IT8—IT9，采用粗车—精车 ②φ 32005.0—外圆：有公差要求，公差为0.05m m ，精度等级为IT8—IT9，采用粗车...
