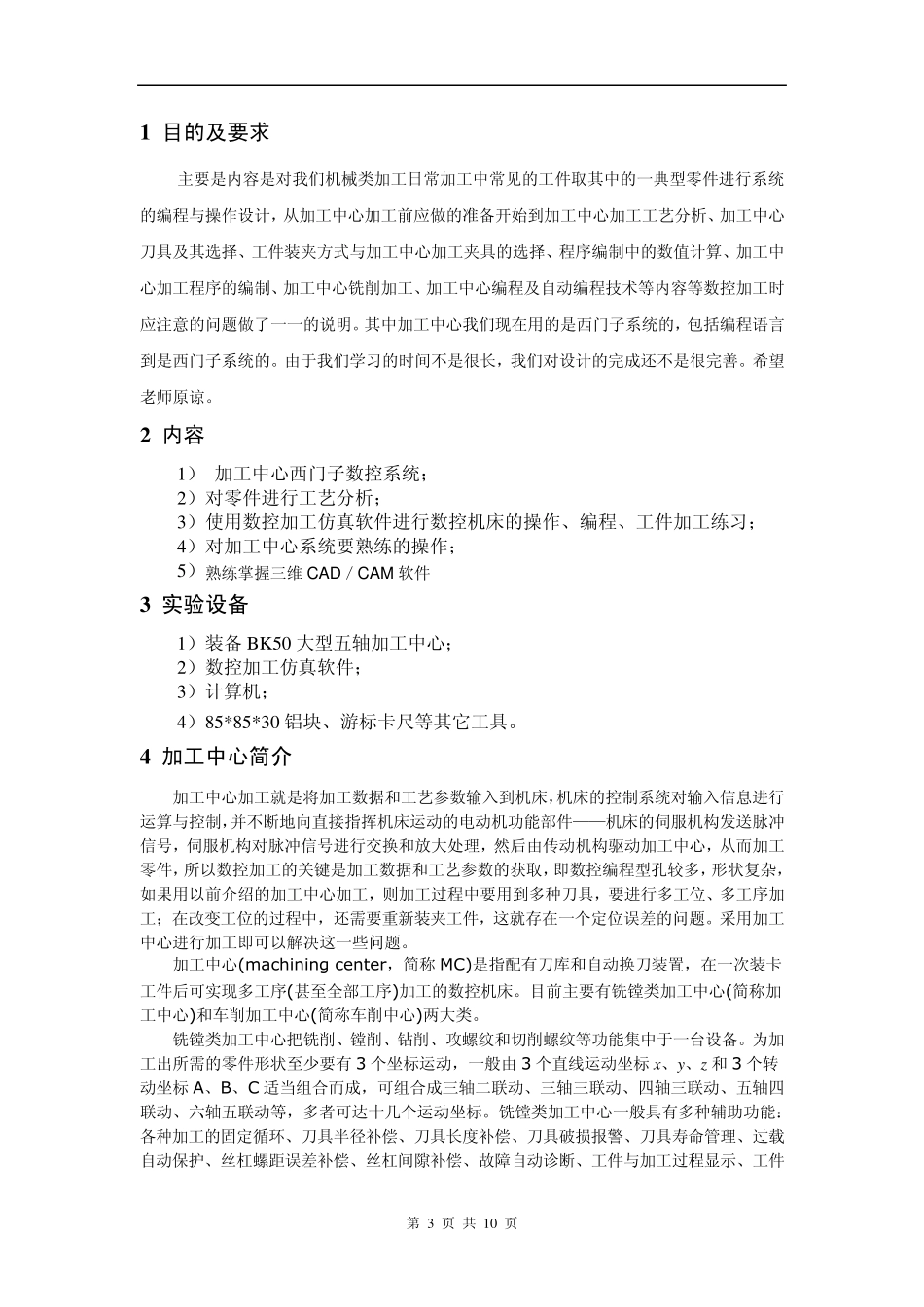

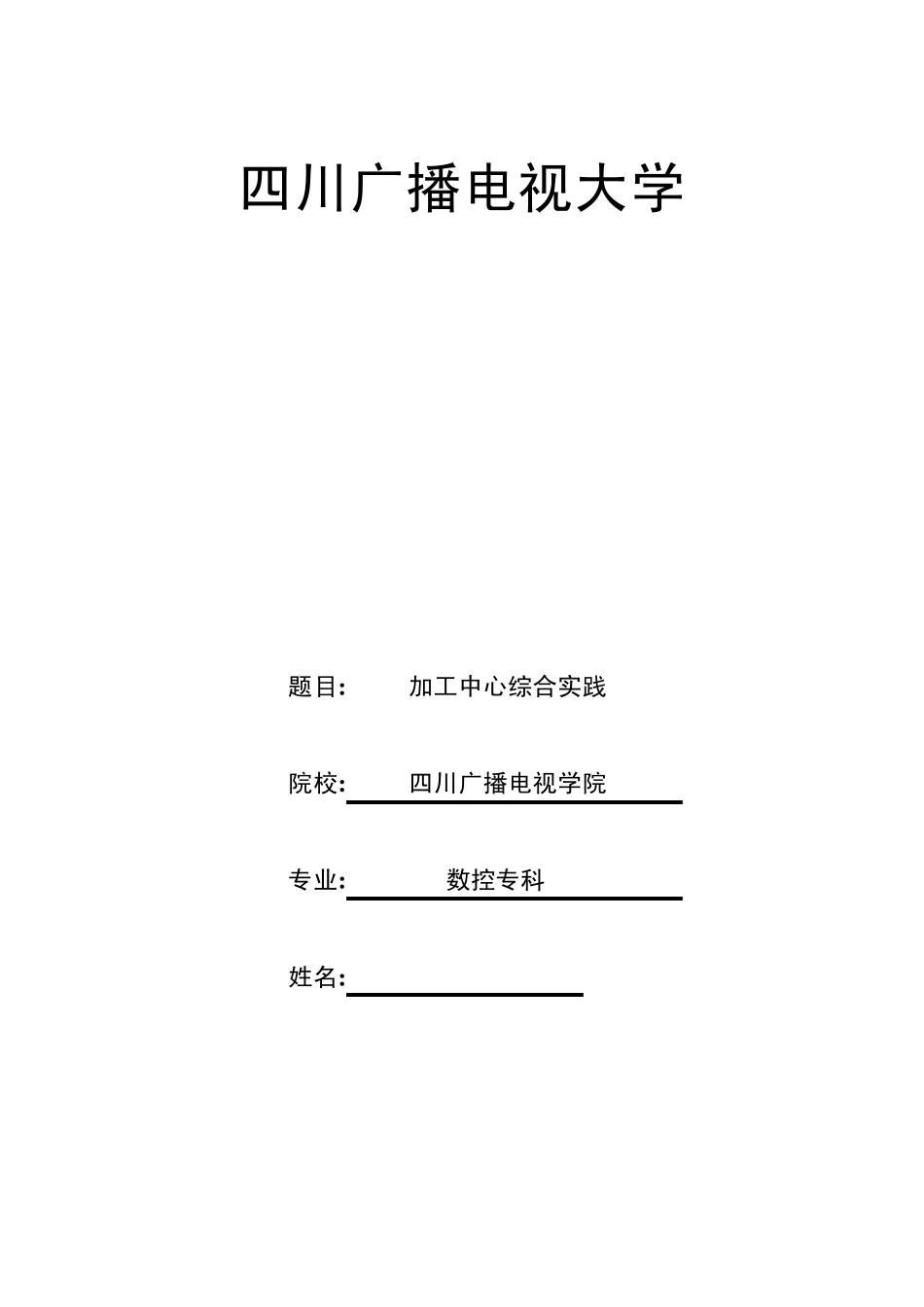

四川广播电视大学 题目: 加工中心综合实践 院校: 四川广播电视学院 专业: 数控专科 姓名: 数控加工综合实践 报 告 书 第 3 页 共 10 页 1 目的及要求 主要是内容是对我们机械类加工日常加工中常见的工件取其中的一典型零件进行系统的编程与操作设计，从加工中心加工前应做的准备开始到加工中心加工工艺分析、加工中心刀具及其选择、工件装夹方式与加工中心加工夹具的选择、程序编制中的数值计算、加工中心加工程序的编制、加工中心铣削加工、加工中心编程及自动编程技术等内容等数控加工时应注意的问题做了一一的说明。其中加工中心我们现在用的是西门子系统的，包括编程语言到是西门子系统的。由于我们学习的时间不是很长，我们对设计的完成还不是很完善。希望老师原谅。 2 内容 1） 加工中心西门子数控系统； 2）对零件进行工艺分析； 3）使用数控加工仿真软件进行数控机床的操作、编程、工件加工练习； 4）对加工中心系统要熟练的操作； 5）熟练掌握三维 CAD／CAM 软件 3 实验设备 1）装备 BK50 大型五轴加工中心； 2）数控加工仿真软件； 3）计算机； 4）85*85*30 铝块、游标卡尺等其它工具。 4 加工中心简介 加工中心加工就是将加工数据和工艺参数输入到机床，机床的控制系统对输入信息进行运算与控制，并不断地向直接指挥机床运动的电动机功能部件——机床的伺服机构发送脉冲信号，伺服机构对脉冲信号进行交换和放大处理，然后由传动机构驱动加工中心，从而加工零件，所以数控加工的关键是加工数据和工艺参数的获取，即数控编程型孔较多，形状复杂，如果用以前介绍的加工中心加工，则加工过程中要用到多种刀具，要进行多工位、多工序加工；在改变工位的过程中，还需要重新装夹工件，这就存在一个定位误差的问题。采用加工中心进行加工即可以解决这一些问题。 加工中心(machining center，简称 MC)是指配有刀库和自动换刀装置，在一次装卡工件后可实现多工序(甚至全部工序)加工的数控机床。目前主要有铣镗类加工中心(简称加工中心)和车削加工中心(简称车削中心)两大类。 铣镗类加工中心把铣削、镗削、钻削、攻螺纹和切削螺纹等功能集中于一台设备。为加工出所需的零件形状至少要有 3 个坐标运动，一般由 3 个直线运动坐标x、y、z 和3 个转动坐标A、B、C 适当组合而成，可组合成三轴二联动、三轴三联动、四轴三联动、五轴四联动、六轴五联动等，多者可达十几个运动坐标。铣镗类加工中心...
