数控技术复习汇总VIP免费

数控技术复习汇总_第1页
1/12
数控技术复习汇总_第2页
2/12

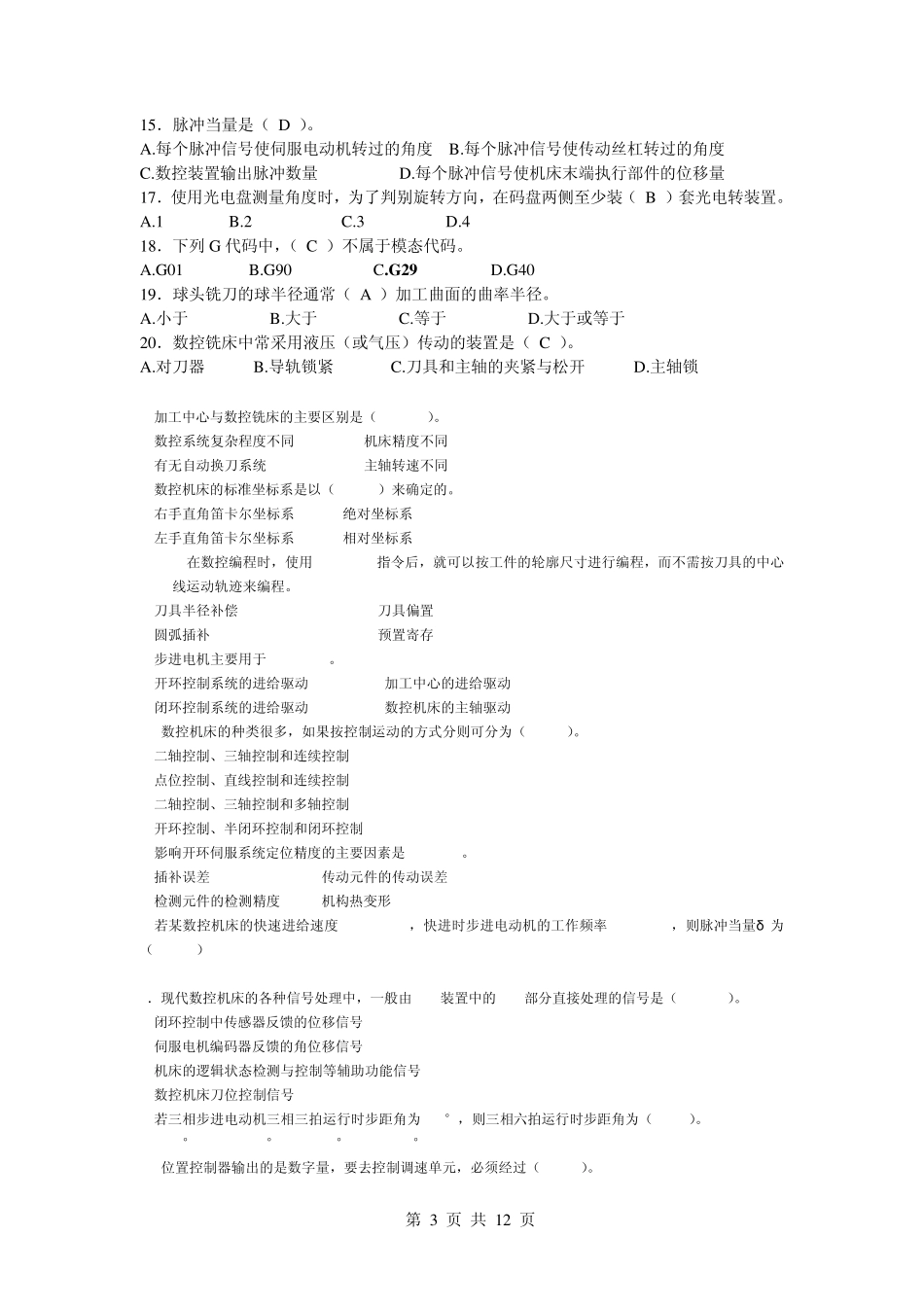

数控技术复习汇总_第3页
3/12
第 1 页 共 12 页 一、 填空题 1、 数控机床坐标系采用的是 右手笛卡尔直角 坐标系。 2、 数控机床坐标系的正方向规定为 刀具远离工件的运动方向。 4、 数控机床中旋转坐标有 A 轴、 B 轴、 C 轴,其正方向的判断是用 右手螺旋定则 。 5、 数控车床中 X轴的方向是 工件的径向 ,其正方向是 远离工件的方向 。 6、 数控机床坐标系一般可分为 机床坐标系 和 工件坐标系 两大类。 7、 数控机床坐标系按坐标值的读法不同可分为 绝对坐标系 和 增量坐标系 。 8、 在绝对坐标系中所有刀具运动轨迹的坐标值都以 坐标原点 为计算基准,而增量坐标系中所有运动轨迹的坐标值都相对 前一位置 进行计算的。 10、大多数数控系统都具有的插补功能有 直线插补和圆弧插补 。 11、插补的精度是以 脉冲当量 的数值来衡量的。 12、所谓脉冲当量是指 数控装置发出一个脉冲信号机床执行部件的位移量。 13、数控机床插补过程中的四个节拍是: 偏差差别 、 坐标进给 、 偏差计算 、 终点判别 。 15、数控编程是从 零件图样 到获得 数控加工程序单 的全过程。 19、以下指令的含义:G00 快速点定位 ;G01 直线插补 ;G02 顺时针圆弧插补 ;G03 逆时针圆弧插补 。 1.X 坐标轴一般是水平线,与工件安装面 平行 ,且垂直 Z 坐标轴。 2.在数控编程时,使用 半径补偿 指令后,就可以按工件的轮廓尺寸进行编程,而不需按照刀具的中心线运动轨迹来编程。 3.所谓加工路线是数控机床在加工过程中, 刀具中心 的运动轨迹和方向。 4.自动换刀的形式是多种多样的,主要组成部分是刀库、 机械手 和驱动机构等。 6.光栅栅距为 0.01mm,两块光栅之间的夹角为 0.02°,则莫尔条纹宽度约为 28.67mm 。 7.在指定固定循环之前,必须用辅助功能 M03 使主轴旋转。 8.切削用量包含 切削深度 、进给量和切削速度。 9.G00 表示 快速点定位 。 11.进给系统的驱动方式有液压伺服进给系统和 电气伺服进给系统 两类。 12.加工中心是一种带刀库和 换刀装置 的数控机床。 13.圆弧插补程序段中必须包含圆弧的终点坐标值和圆心相对于圆弧起点的坐标值或圆弧的 半径 ,同时应包含圆弧插补所在平面。 14.使用返回参考点指令 G27 或 G28 时,应取消 刀具长度和半径补偿 ,否则机床机无法返回参考点。 15. 数控机床坐标系确定顺序:Z-X-Y。 16. 数控车床中 X ...
