数控调频发射器设计VIP免费

数控调频发射器设计_第1页
1/45

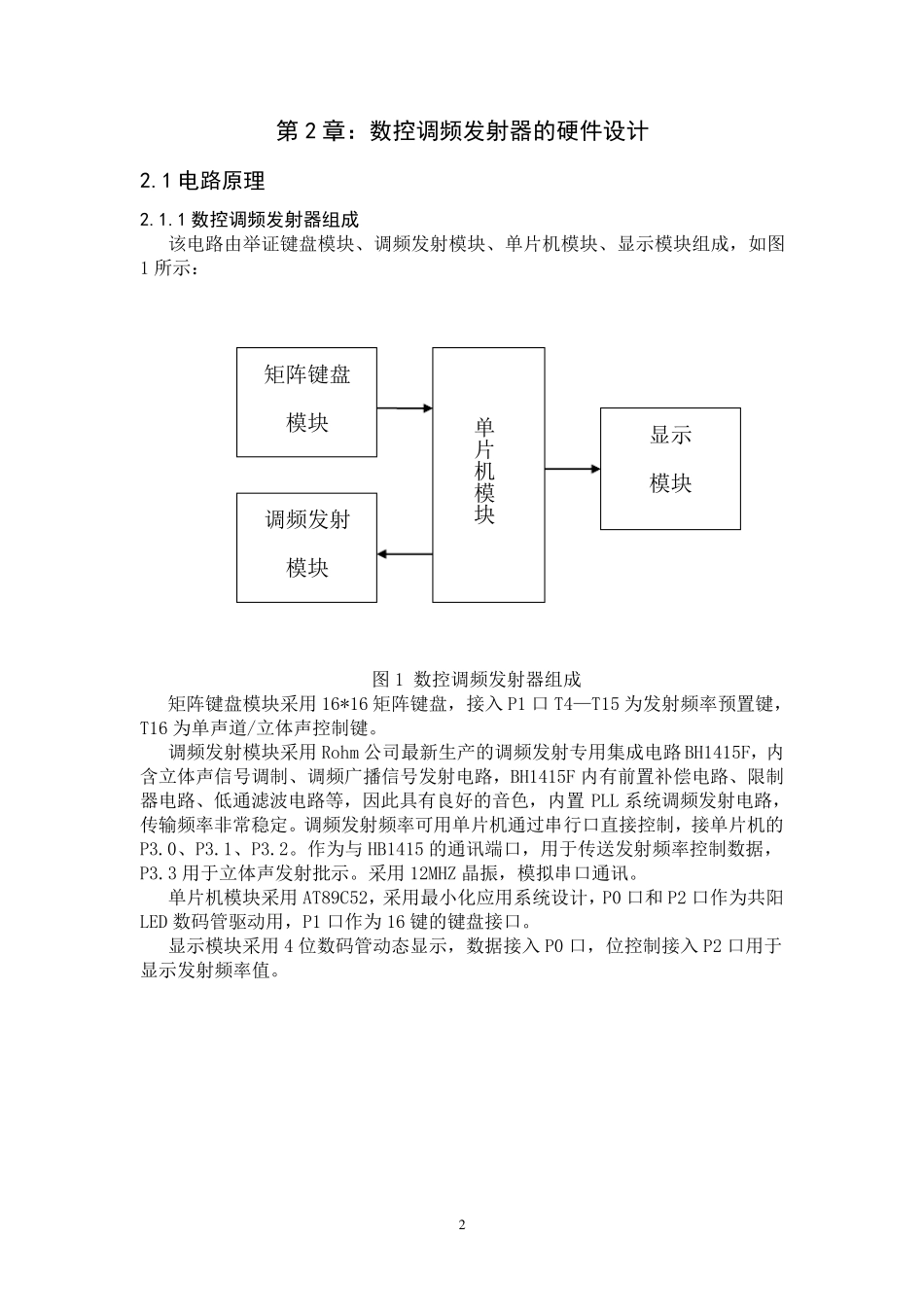

数控调频发射器设计_第2页
2/45

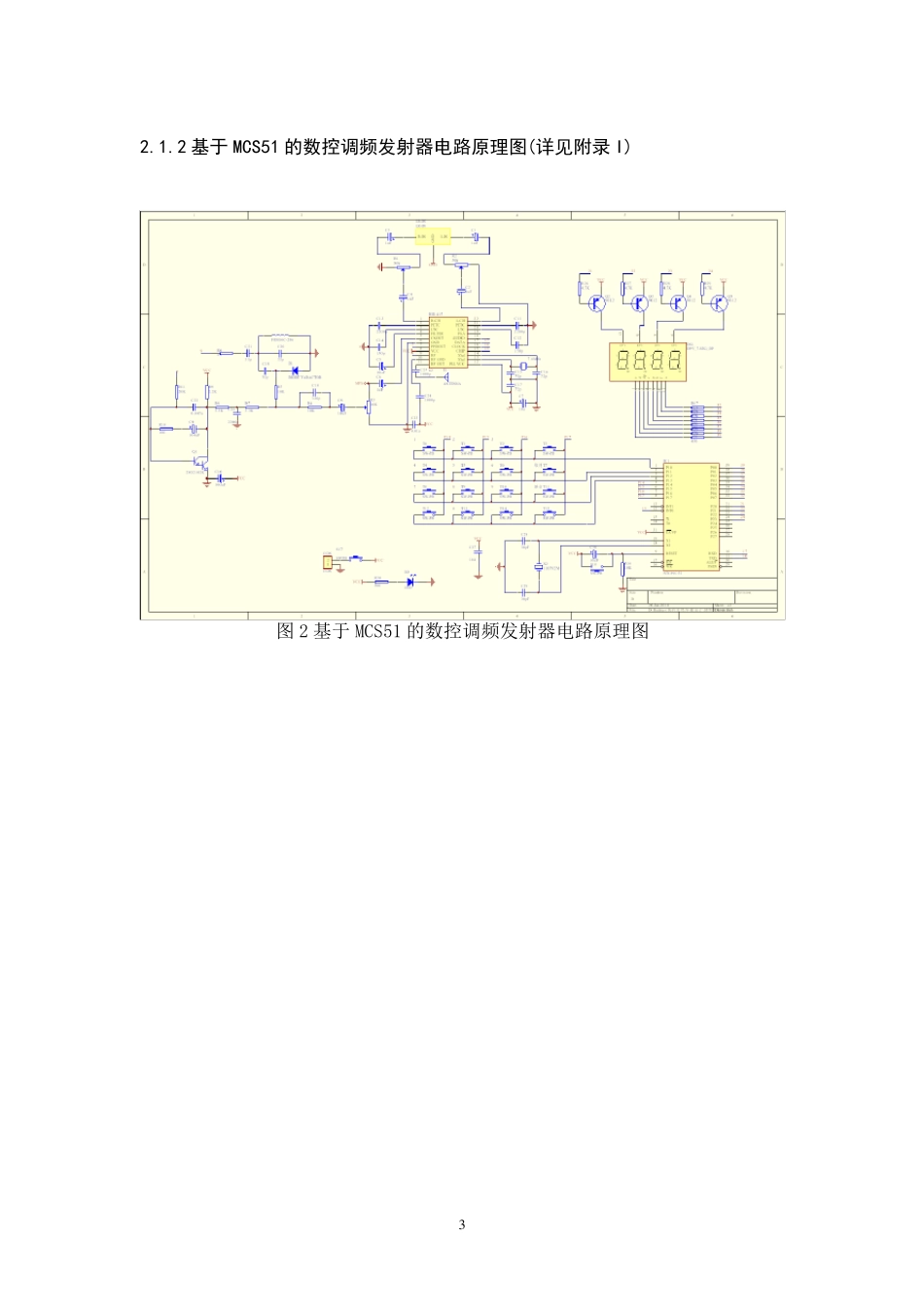

数控调频发射器设计_第3页
3/45

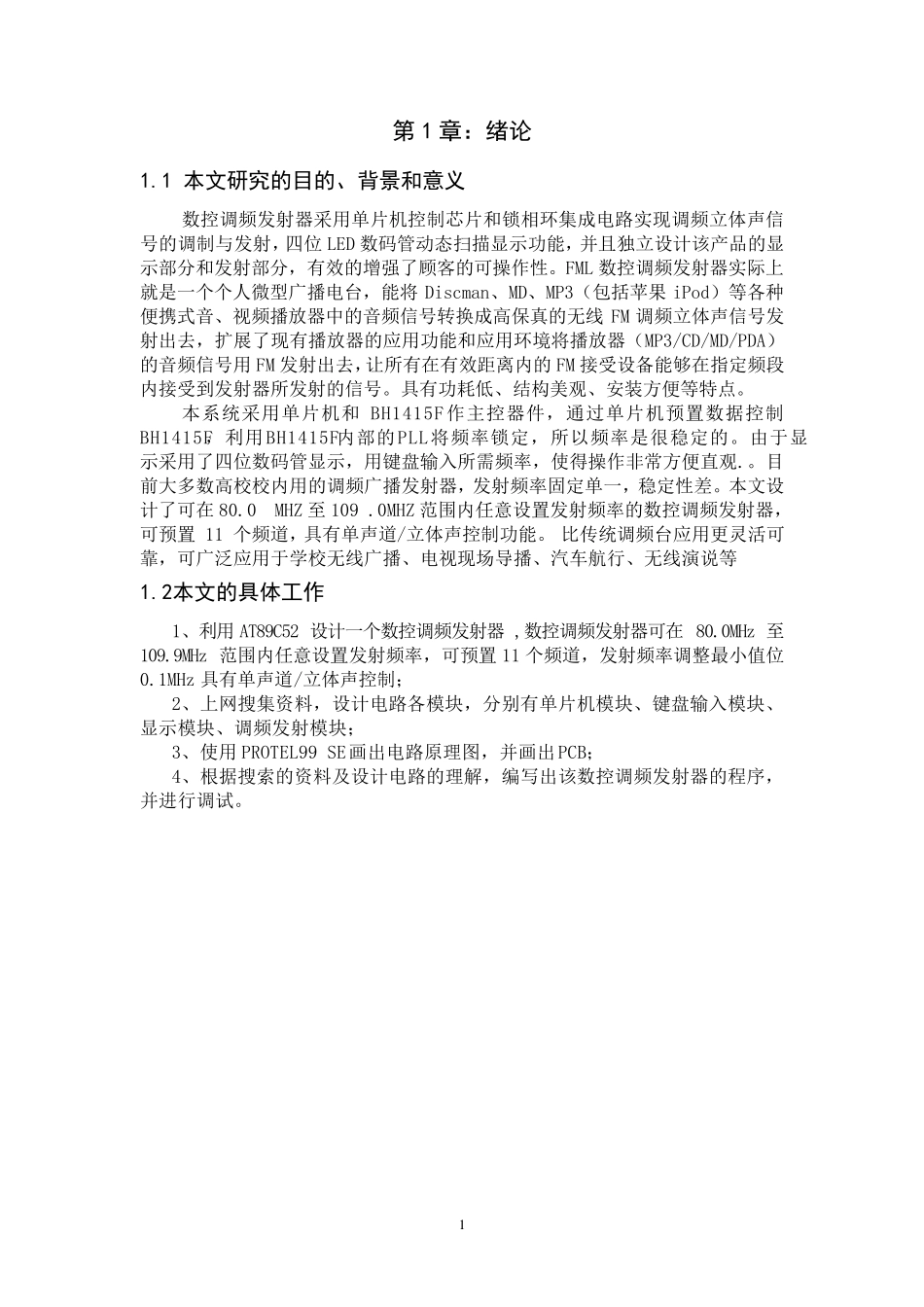

1 第1 章:绪论 1.1 本文研究的目的、背景和意义 数控调频发射器采用单片机控制芯片和锁相环集成电路实现调频立体声信号的调制与发射,四位LED 数码管动态扫描显示功能,并且独立设计该产品的显示部分和发射部分,有效的增强了顾客的可操作性。FML 数控调频发射器实际上就是一个个人微型广播电台,能将Discman、MD、MP3(包括苹果 iPod)等各种便携式音、视频播放器中的音频信号转换成高保真的无线 FM 调频立体声信号发射出去,扩展了现有播放器的应用功能和应用环境将播放器(MP3/CD/MD/PDA)的音频信号用FM 发射出去,让所有在有效距离内的FM 接受设备能够在指定频段内接受到发射器所发射的信号。具有功耗低、结构美观、安装方便等特点。 本系统采用单片机和BH1415F 作主控器件,通过单片机预置数据控制BH1415F,利用BH1415F内部的PLL将频率锁定,所以频率是很稳定的。由于显示采用了四位数码管显示,用键盘输入所需频率,使得操作非常 方便直 观.。目前 大 多 数高校 校 内用的调频广播发射器,发射频率固 定单一,稳定性差 。本文 设计了可在 80.0 MHZ 至 109 .0MHZ 范 围 内任 意 设置发射频率的数控调频发射器,可预置 11 个频道 ,具有单声道 /立体声控制功能。 比 传 统调频台应用更 灵 活 可靠 ,可广泛 应用于学 校 无线广播、电视现场 导 播、汽 车 航 行 、无线演 说 等 1.2本文的具体工作 1、利用AT89C52 设计一个数控调频发射器,数控调频发射器可在 80.0MHz 至109.9MHz 范 围 内任 意 设置发射频率,可预置11 个频道 ,发射频率调整 最 小 值 位0.1MHz 具有单声道 /立体声控制; 2、上网 搜 集资 料 ,设计电路各模 块 ,分别 有单片机模 块 、键盘输入模 块 、显示模 块 、调频发射模 块 ; 3、使用PROTEL99 SE画 出电路原 理 图 ,并画 出PCB; 4、根 据搜 索 的资 料 及 设计电路的理 解 ,编 写 出该数控调频发射器的程 序 ,并进 行 调试 。 2 第2 章:数控调频发射器的硬件设计 2.1 电路原理 2.1.1 数控调频发射器组成 该电路由举证键盘模块、调频发射模块、单片机模块、显示模块组成,如图1 所示: 图1 数控调频发射器组成 矩阵键盘模块采用16*16 矩阵键盘,接入P1 口T4—T15 为发射频率预置键,T16 为单声道/立体声控制键。 调频发射模块采用Rohm 公司最新生产的调频发射专用集成电路...
