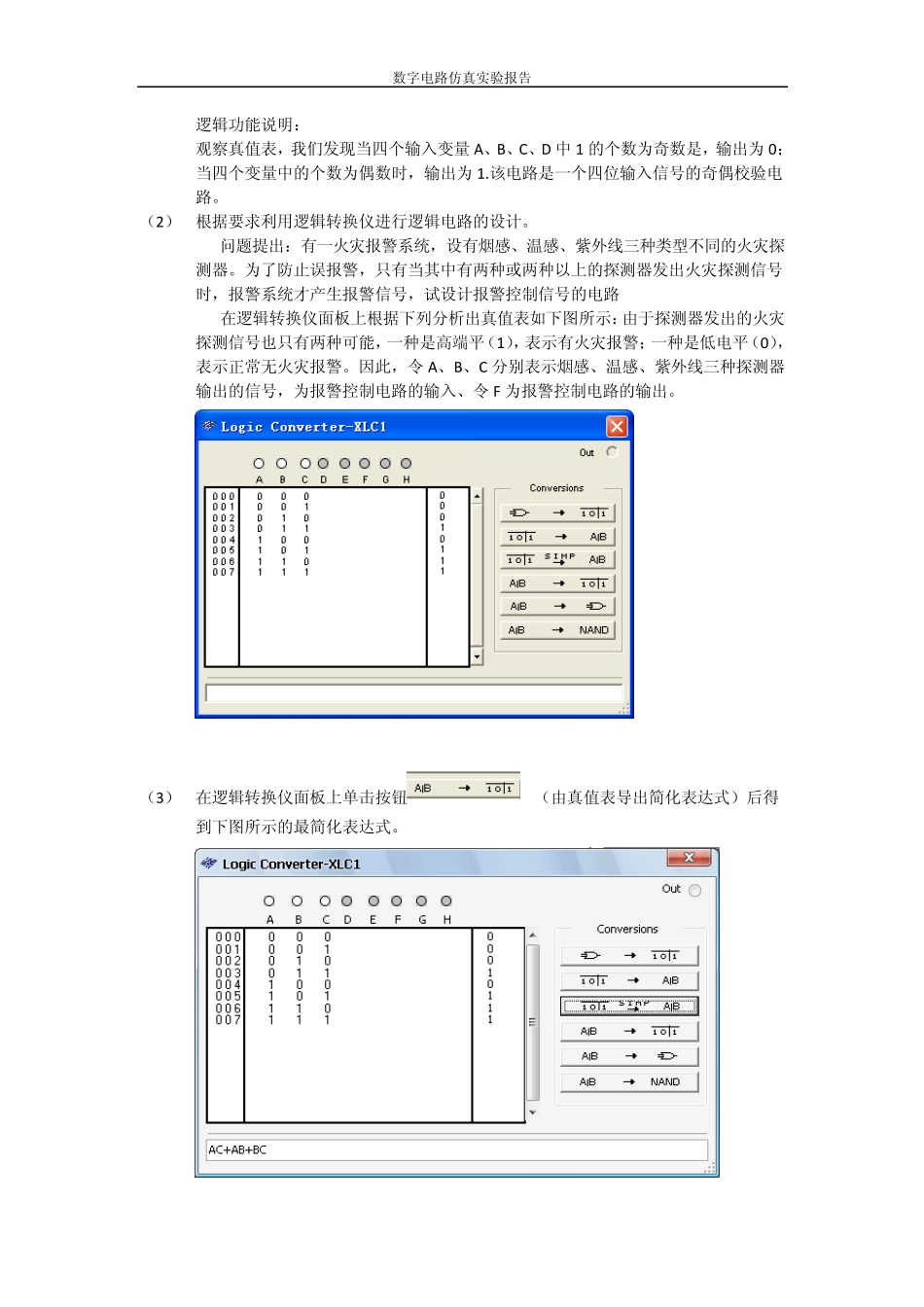

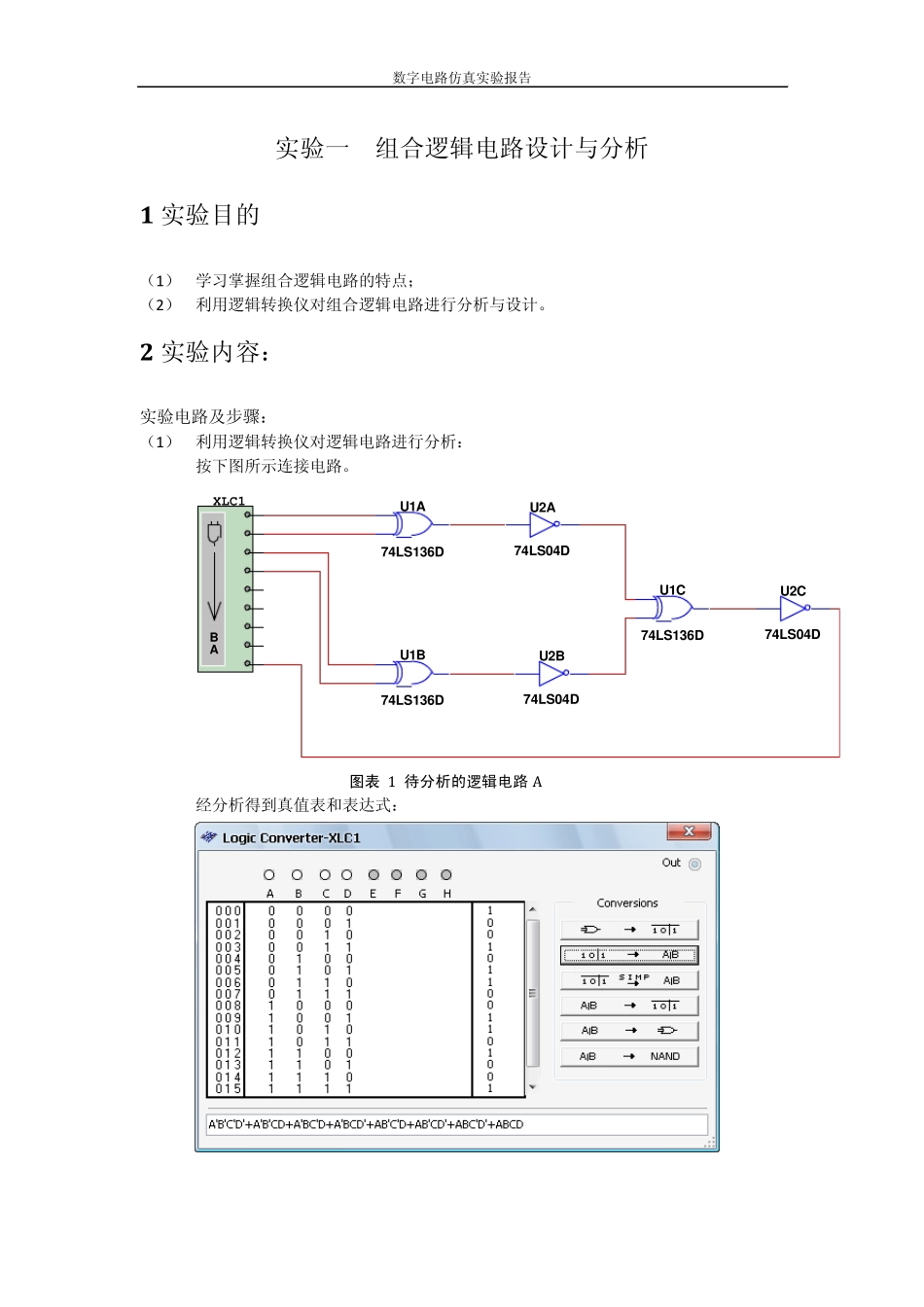

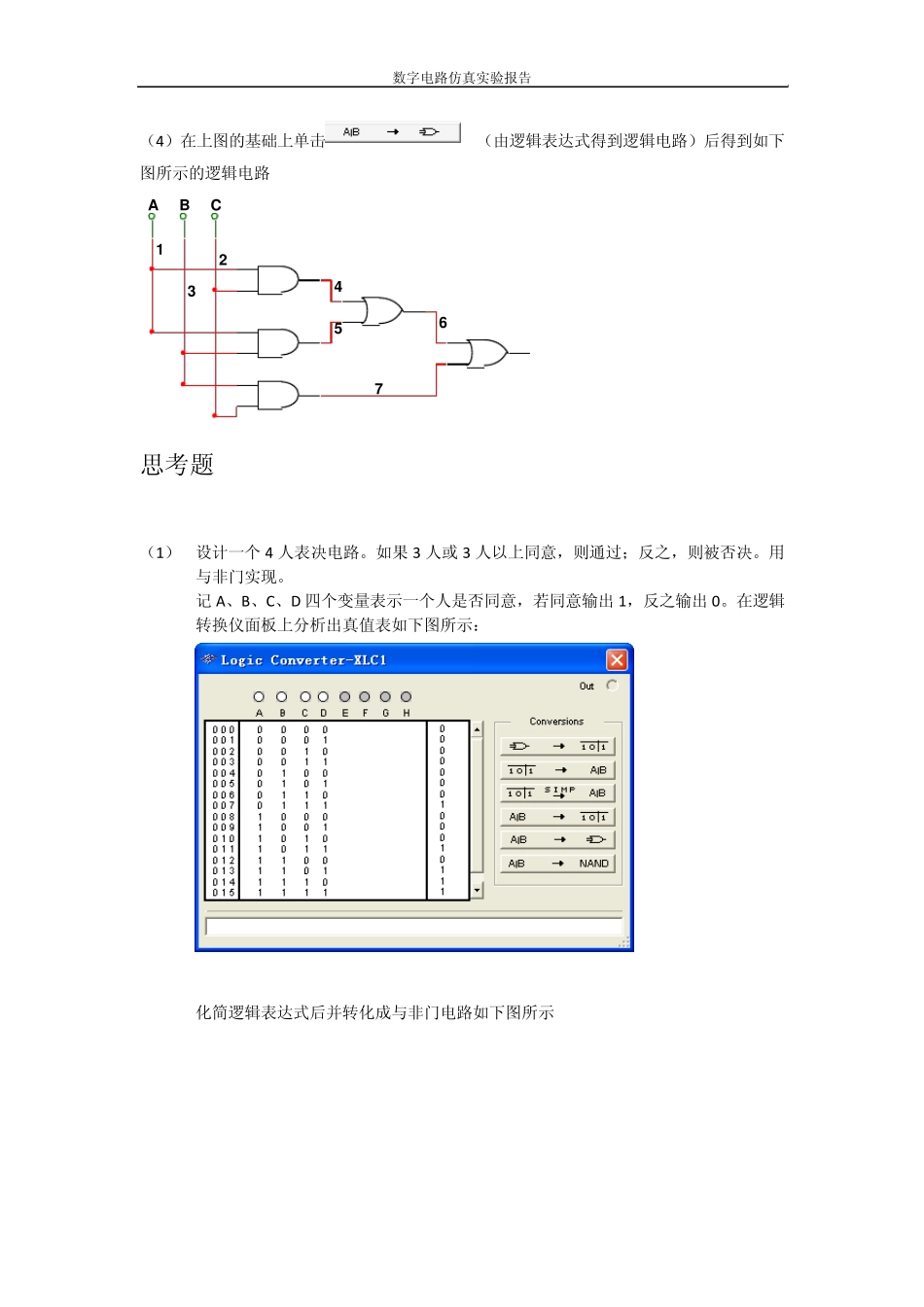

数字电路仿真实验报告 实验一 组合逻辑电路设计与分析 1 实验目的 （1） 学习掌握组合逻辑电路的特点； （2） 利用逻辑转换仪对组合逻辑电路进行分析与设计。 2 实验内容： 实验电路及步骤： （1） 利用逻辑转换仪对逻辑电路进行分析： 按下图所示连接电路。 XLC1A BU1A74LS136DU2A74LS04DU1C74LS136DU2C74LS04DU2B74LS04DU1B74LS136D 图表 1 待分析的逻辑电路 A 经分析得到真值表和表达式： 数字电路仿真实验报告 逻辑功能说明： 观察真值表，我们发现当四个输入变量A、B、C、D 中 1 的个数为奇数是，输出为 0；当四个变量中的个数为偶数时，输出为 1.该电路是一个四位输入信号的奇偶校验电路。 （2） 根据要求利用逻辑转换仪进行逻辑电路的设计。 问题提出：有一火灾报警系统，设有烟感、温感、紫外线三种类型不同的火灾探测器。为了防止误报警，只有当其中有两种或两种以上的探测器发出火灾探测信号时，报警系统才产生报警信号，试设计报警控制信号的电路 在逻辑转换仪面板上根据下列分析出真值表如下图所示：由于探测器发出的火灾探测信号也只有两种可能，一种是高端平（1），表示有火灾报警；一种是低电平（0），表示正常无火灾报警。因此，令 A、B、C 分别表示烟感、温感、紫外线三种探测器输出的信号，为报警控制电路的输入、令 F为报警控制电路的输出。 （3） 在逻辑转换仪面板上单击按钮（由真值表导出简化表达式）后得到下图所示的最简化表达式。 数字电路仿真实验报告 （4）在上图的基础上单击（由逻辑表达式得到逻辑电路）后得到如下图所示的逻辑电路 ABC1234567 思考题 （1） 设计一个4 人表决电路。如果3 人或3 人以上同意，则通过；反之，则被否决。用与非门实现。 记A、B、C、D 四个变量表示一个人是否同意，若同意输出 1，反之输出 0。在逻辑转换仪面板上分析出真值表如下图所示： 化简逻辑表达式后并转化成与非门电路如下图所示 数字电路仿真实验报告 ABCD123456789101112131415 （2 ） 利用逻辑转换仪对下图所示电路进行分析。 U1A74LS04DU1B74LS04DU1C74LS04DU2A74LS00DU2B74LS00DU3A74LS10DU3B74LS10DXLC1A B 得出真值表如下 数字电路仿真实验报告 逻辑功能分析： 当A、B 不同时为1 时，输出为C 非； 当A、B 同时为1 时，输出为C。 A B 端作为控制信号控制输出与C 的关系。 实验二 编码器、译码器电路仿真实验 一、实验要求 （1） 掌握编码器...
