数电六路抢答器VIP免费

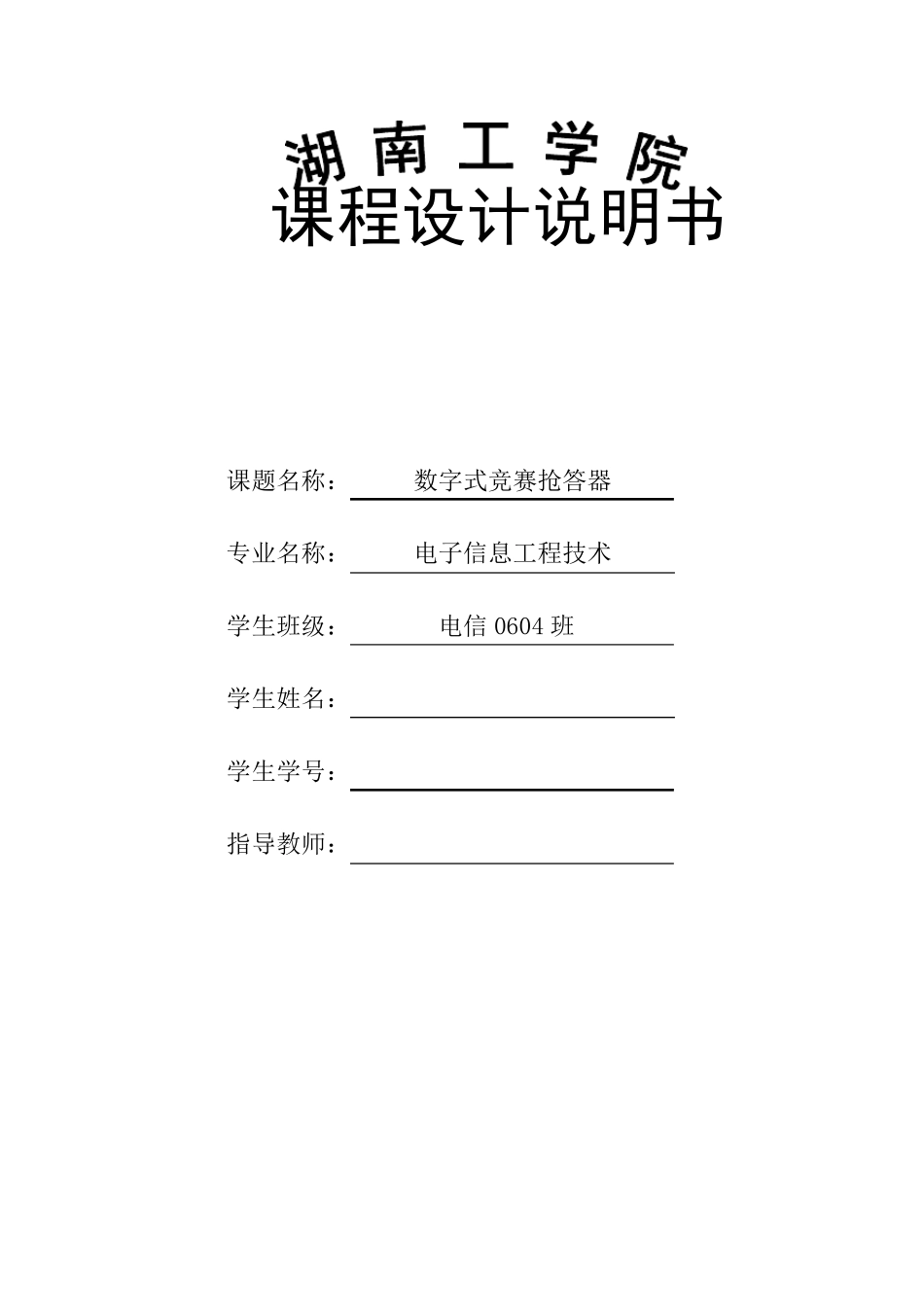

数电六路抢答器_第1页
1/21

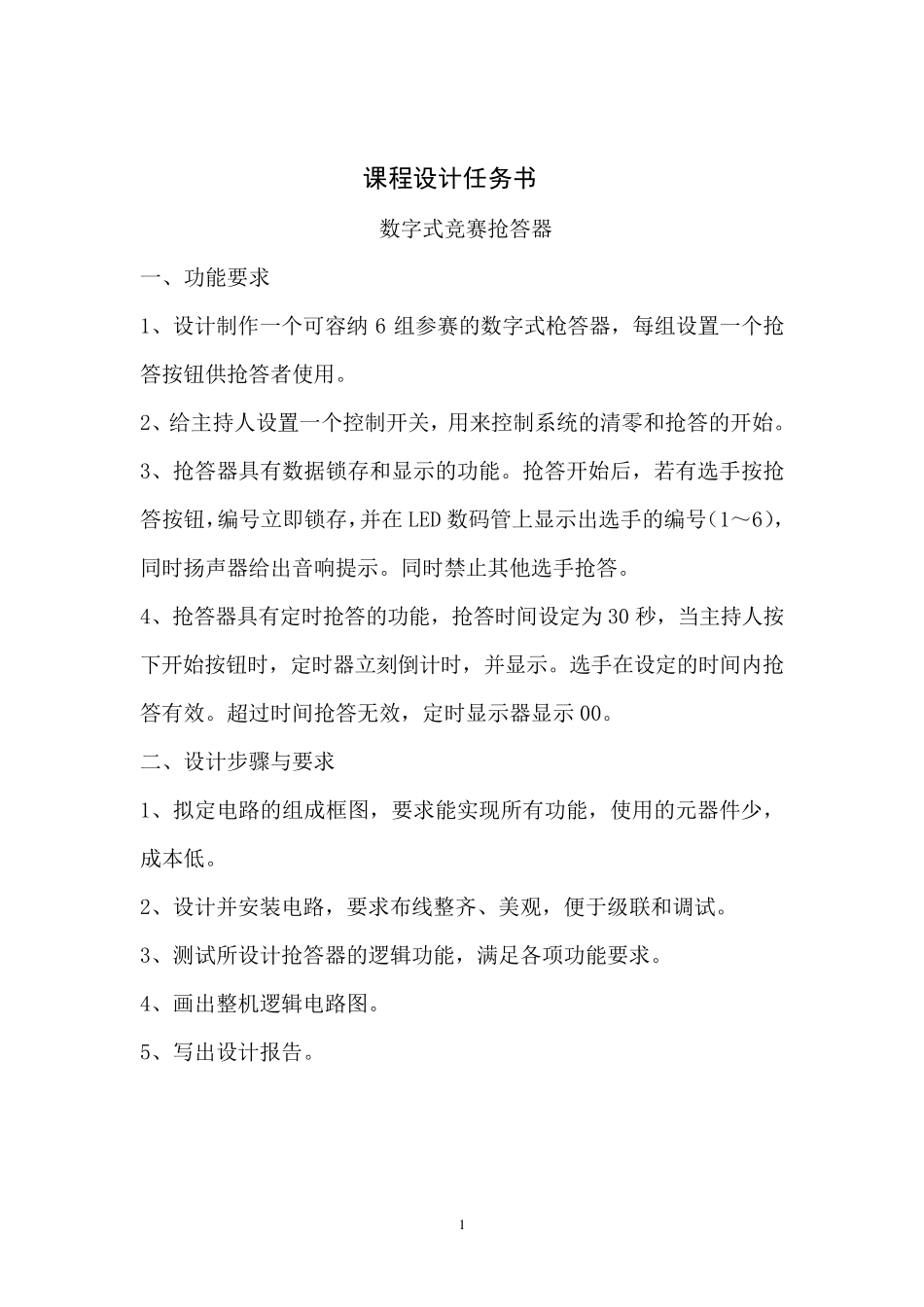

数电六路抢答器_第2页
2/21

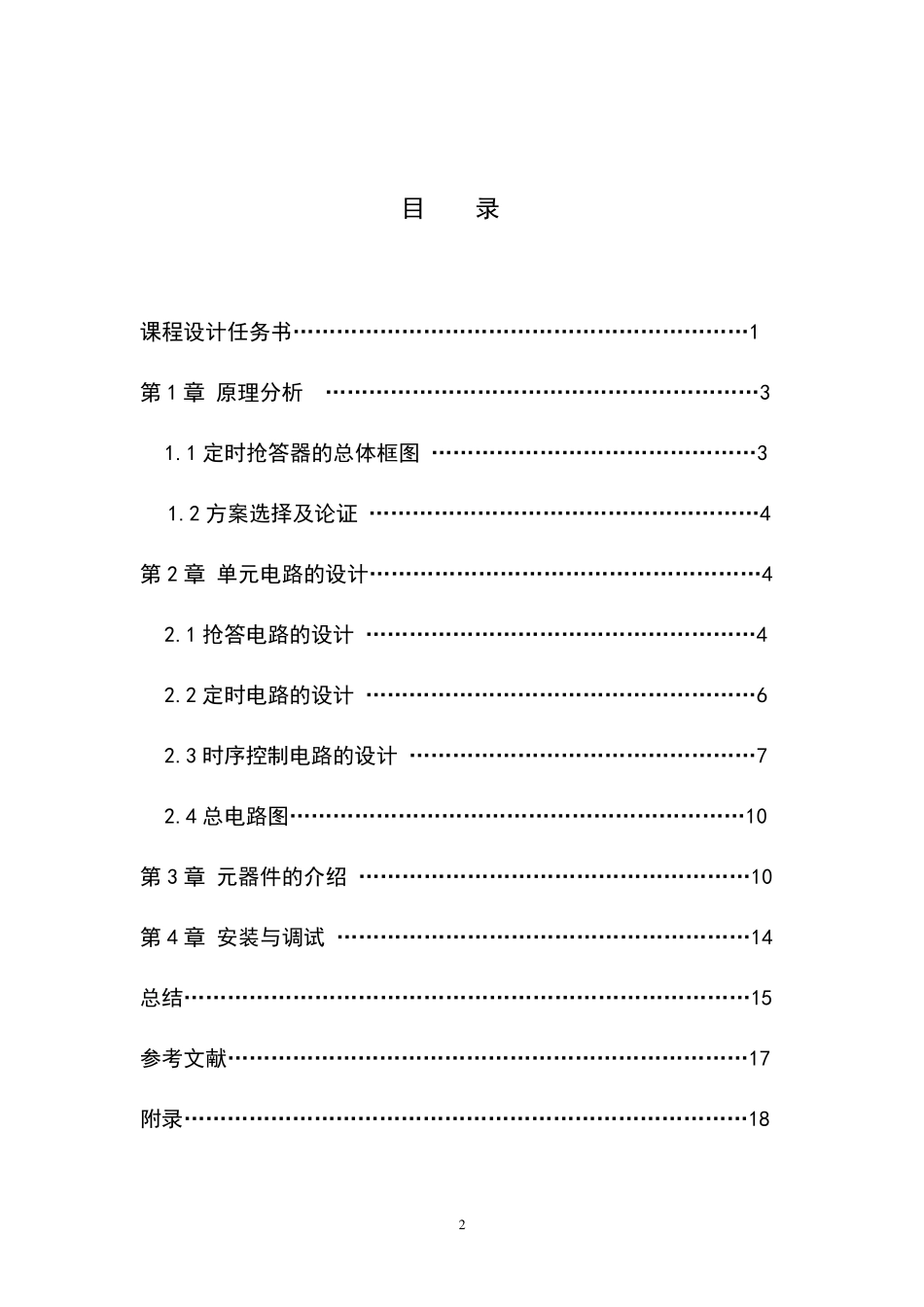

数电六路抢答器_第3页
3/21
课程设计说明书 课题名称: 数字式竞赛抢答器 专业名称: 电子信息工程技术 学生班级: 电信 0604 班 学生姓名: * * * 学生学号: ********* 指导教师: * * * 1 课程设计任务书 数字式竞赛抢答器 一、功能要求 1、设计制作一个可容纳 6 组参赛的数字式枪答器,每组设置一个抢答按钮供抢答者使用。 2、给主持人设置一个控制开关,用来控制系统的清零和抢答的开始。 3、抢答器具有数据锁存和显示的功能。抢答开始后,若有选手按抢答按钮,编号立即锁存,并在 LED 数码管上显示出选手的编号(1~6),同时扬声器给出音响提示。同时禁止其他选手抢答。 4、抢答器具有定时抢答的功能,抢答时间设定为 30 秒,当主持人按下开始按钮时,定时器立刻倒计时,并显示。选手在设定的时间内抢答有效。超过时间抢答无效,定时显示器显示 00。 二、设计步骤与要求 1、拟定电路的组成框图,要求能实现所有功能,使用的元器件少,成本低。 2、设计并安装电路,要求布线整齐、美观,便于级联和调试。 3、测试所设计抢答器的逻辑功能,满足各项功能要求。 4、画出整机逻辑电路图。 5、写出设计报告。 2 目 录 课程设计任务书………………………………………………………1 第 1 章 原理分析 ……………………………………………………3 1.1 定时抢答器的总体框图 ………………………………………3 1.2 方案选择及论证 ………………………………………………4 第 2 章 单元电路的设计………………………………………………4 2.1 抢答电路的设计 ………………………………………………4 2.2 定时电路的设计 ………………………………………………6 2.3 时序控制电路的设计 …………………………………………7 2.4 总电路图………………………………………………………10 第 3 章 元器件的介绍 ………………………………………………10 第 4 章 安装与调试 …………………………………………………14 总结……………………………………………………………………15 参考文献………………………………………………………………17 附录……………………………………………………………………18 3 第1 章 原理分析 1.1 定时抢答器的总体框图 定时抢答器的总体框图如图1 所示。他主要由主体电路和扩展电路两部分组成。主体部分完成基本的抢答功能,即开始抢答后,当选手按动抢答...
