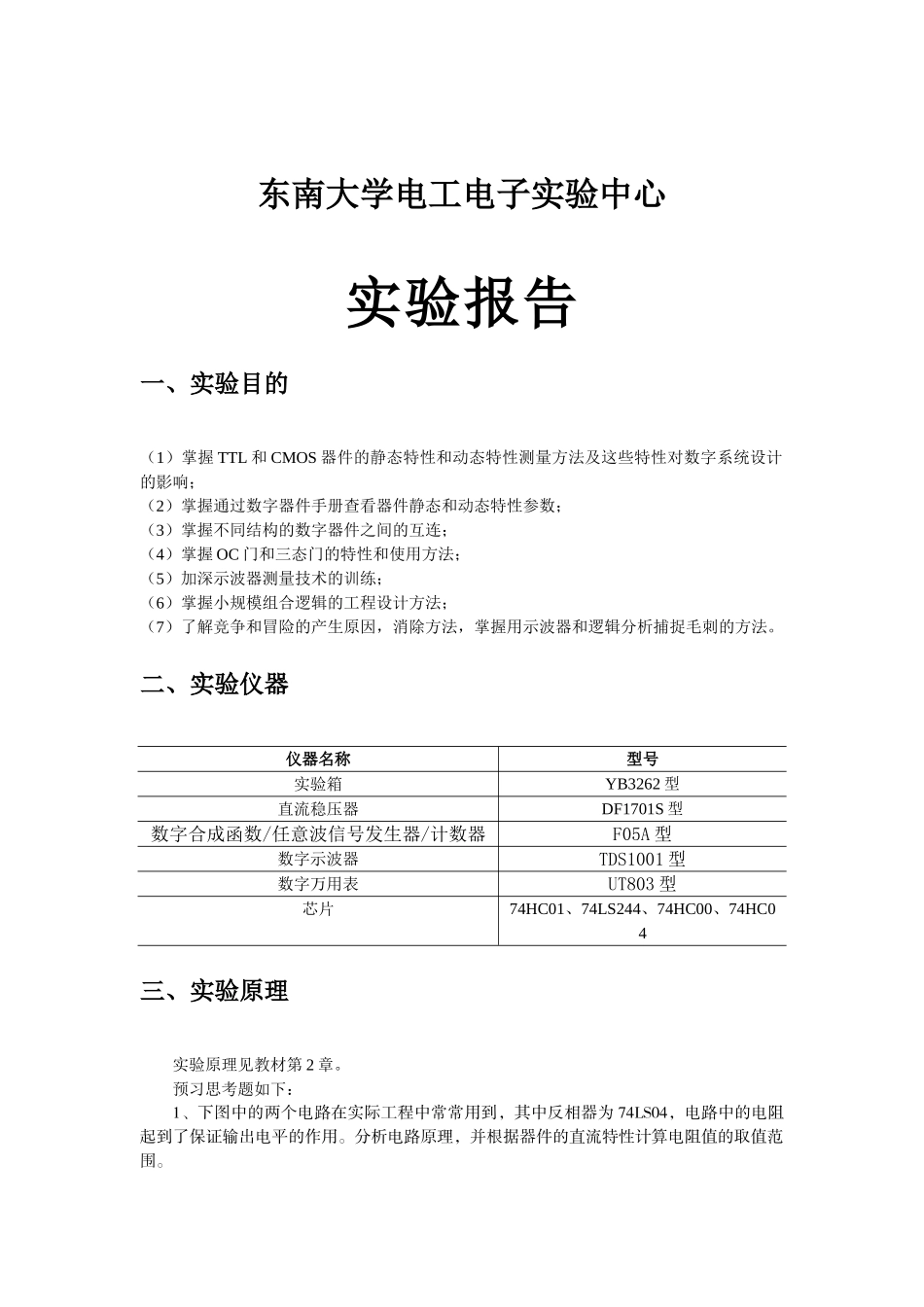

东南大学电工电子实验中心实验报告一、实验目的（1）掌握 TTL 和 CMOS 器件的静态特性和动态特性测量方法及这些特性对数字系统设计的影响；（2）掌握通过数字器件手册查看器件静态和动态特性参数；（3）掌握不同结构的数字器件之间的互连；（4）掌握 OC 门和三态门的特性和使用方法；（5）加深示波器测量技术的训练；（6）掌握小规模组合逻辑的工程设计方法；（7）了解竞争和冒险的产生原因，消除方法，掌握用示波器和逻辑分析捕捉毛刺的方法。二、实验仪器仪器名称型号实验箱YB3262 型直流稳压器DF1701S 型数字合成函数/任意波信号发生器/计数器F05A 型数字示波器TDS1001 型数字万用表UT803 型芯片74HC01、74LS244、74HC00、74HC04三、实验原理实验原理见教材第 2 章。预习思考题如下：1、下图中的两个电路在实际工程中常常用到，其中反相器为 74LS04，电路中的电阻起到了保证输出电平的作用。分析电路原理，并根据器件的直流特性计算电阻值的取值范围。答：①电路(a)使用条件是驱动门电路固定输出为低电平当时，假如有 N 个负载门且，将使，而将使，所以需如图（a）所示接下拉电阻 R。② 电路(b)使用条件是驱动门电路固定输出为高电平当时 ， 假 如 有 N 个 负 载 门 且， 将 使， 而将使，所以需如图（b）所示接上拉电阻 R。2、下图中的电阻起到了限制前一级输出电流的作用，根据器件的直流特性计算电阻值的取值范围。答：R 的作用是限制驱动电流，驱动电流长时间超出手册上规定的正常数据，易引起器件性能不稳定。① 当时，要求，即，可得② 当时，要求，即，可得故3、图 2.4.1 用上拉电阻抬高输出电平中，R 的取值必须根据器件的静态直流特性来计算，试计算 R 的取值范围。图 2.4.1 用上拉电阻抬高输出电平答：由于 74 或 74LS TTL 的 VOHmin值小于 4000/74HC 的 VIHmin值，所以在 TTL 输出端和 VCC之间接一个上拉电阻，以提高 TTL 的输出高电平。①当时，各支路电流分别为、和。要求，即而，可得②当时，各支路电流分别为、和。要求，即i对于 7404 芯片，，，可得ii对于 74LS04 芯片，，，可得综上所述，R 的取值范围如下：7404：74LS04：4、图 2.4.3(a)中 OC 外接上拉电阻的值必须取的合适，试计算在这个电路中 R 的取值范围。(a)OC 门做驱动答：运用书 52 页 RC的数值计算公式。 ① OC 门用 7401 实现② OC 门用 74LS01 实现5、下图中 A、B、C 三个信号...
