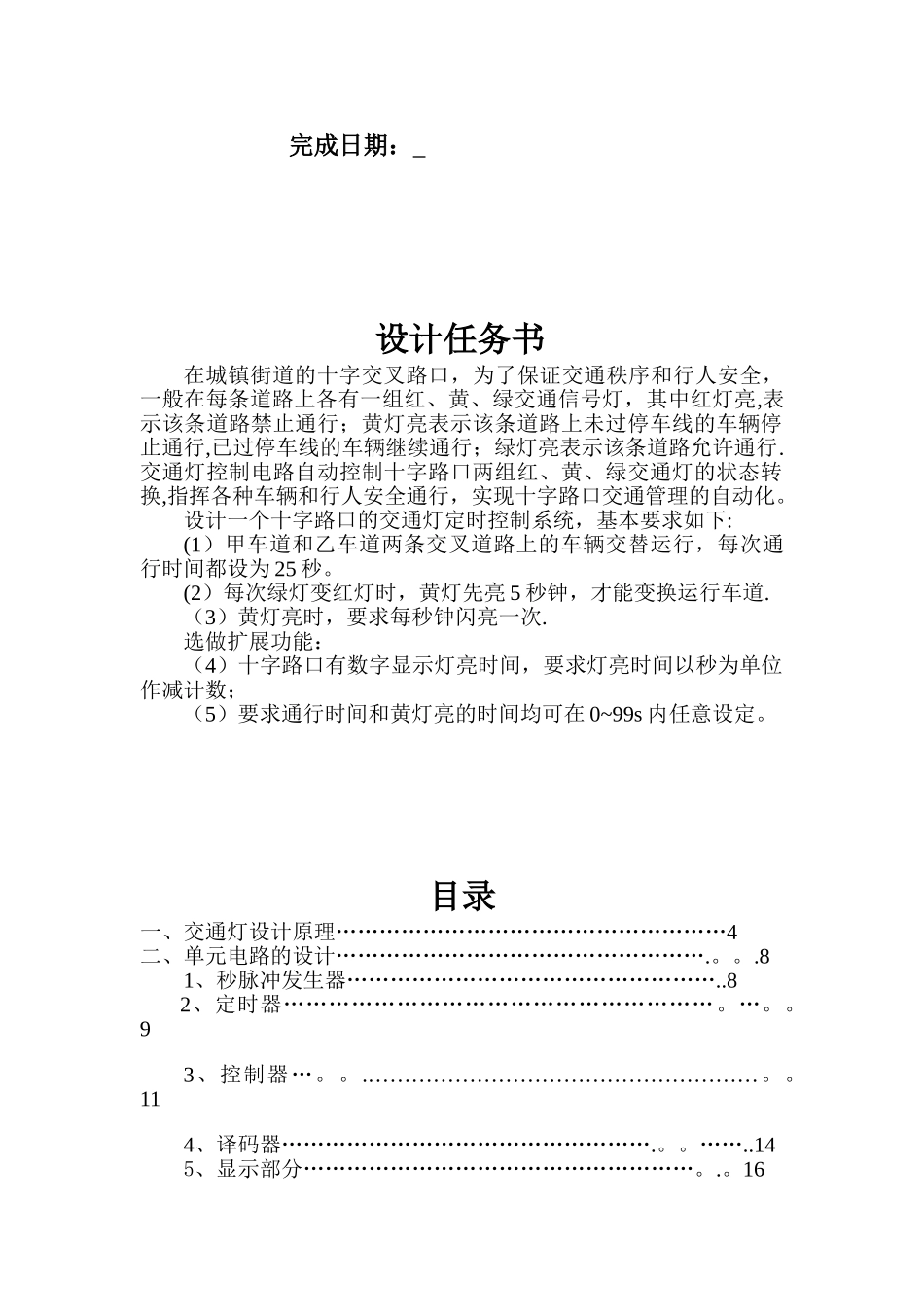

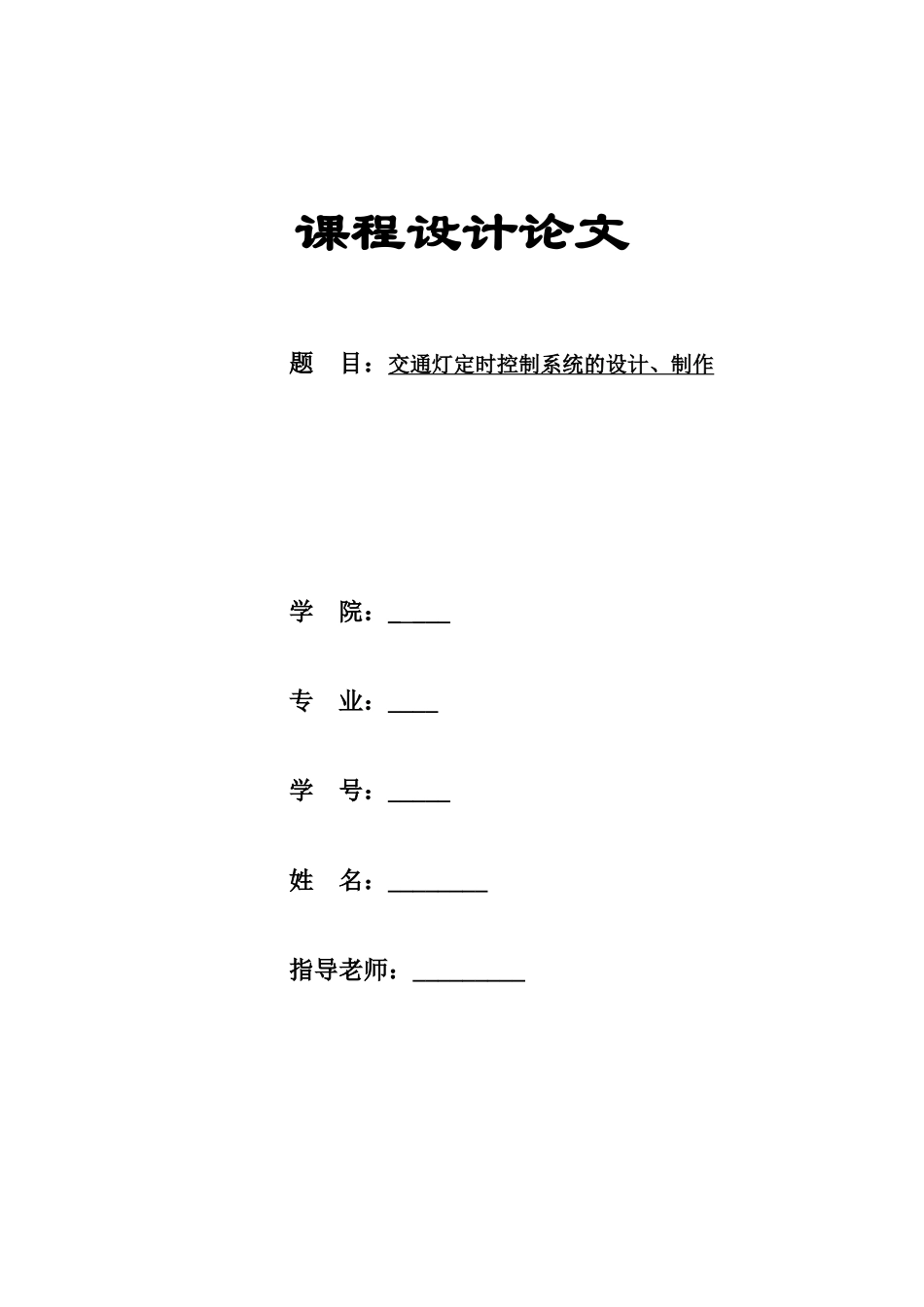

课程设计论文题 目：交通灯定时控制系统的设计、制作学 院：_ ___专 业：____学 号：_____姓 名：________指导老师：_________完成日期： 设计任务书在城镇街道的十字交叉路口，为了保证交通秩序和行人安全，一般在每条道路上各有一组红、黄、绿交通信号灯，其中红灯亮,表示该条道路禁止通行；黄灯亮表示该条道路上未过停车线的车辆停止通行,已过停车线的车辆继续通行；绿灯亮表示该条道路允许通行.交通灯控制电路自动控制十字路口两组红、黄、绿交通灯的状态转换,指挥各种车辆和行人安全通行，实现十字路口交通管理的自动化。设计一个十字路口的交通灯定时控制系统，基本要求如下:(1）甲车道和乙车道两条交叉道路上的车辆交替运行，每次通行时间都设为 25 秒。(2）每次绿灯变红灯时，黄灯先亮 5 秒钟，才能变换运行车道.（3）黄灯亮时，要求每秒钟闪亮一次.选做扩展功能：（4）十字路口有数字显示灯亮时间，要求灯亮时间以秒为单位作减计数；（5）要求通行时间和黄灯亮的时间均可在 0~99s 内任意设定。目录一、交通灯设计原理………………………………………………4二、单元电路的设计…………………………………………….。。.81、秒脉冲发生器……………………………………………..82、定时器…………………………………………………。…。。93、控制器…。。.………………………………………………。。114、译码器…………………………………………….。。……..145、显示部分………………………………………………。.。166.整个交通灯控制系统的布局…………………………….。.17三、仿真过程与效果分析。.。。。。..。。。.....。。。。。。..。.。。.。.。...。。......。。。..。。..。。.。。。.。。。.。17四、元器件清单。。.。....。.......。..。。。。.。.。...。。...。.。。。.。.。.。.。。。。。。.。.。....。。。.。。.。....。。。....19五、体会总结。。.。。.。。。。.。..。.。...。。。。。.。。。.........。..。..。。。。。。..。。..。。.。。。.。......。.。.。.。.。。。.。。20六、参考文献......。。.。。。。.....。。.....。..。.。...。..。.。.。。....。.。。。。..。...。。。.。。。。。.。。.。..。。。。。..。.21七、附录一．交通灯设计原理 交通灯控制系统的原理框图如图 1 所示。它主要由控制器、定时器、译码器和秒脉冲信号发生器等部分组成。秒脉冲发生器是该 系统中定时器和控...
