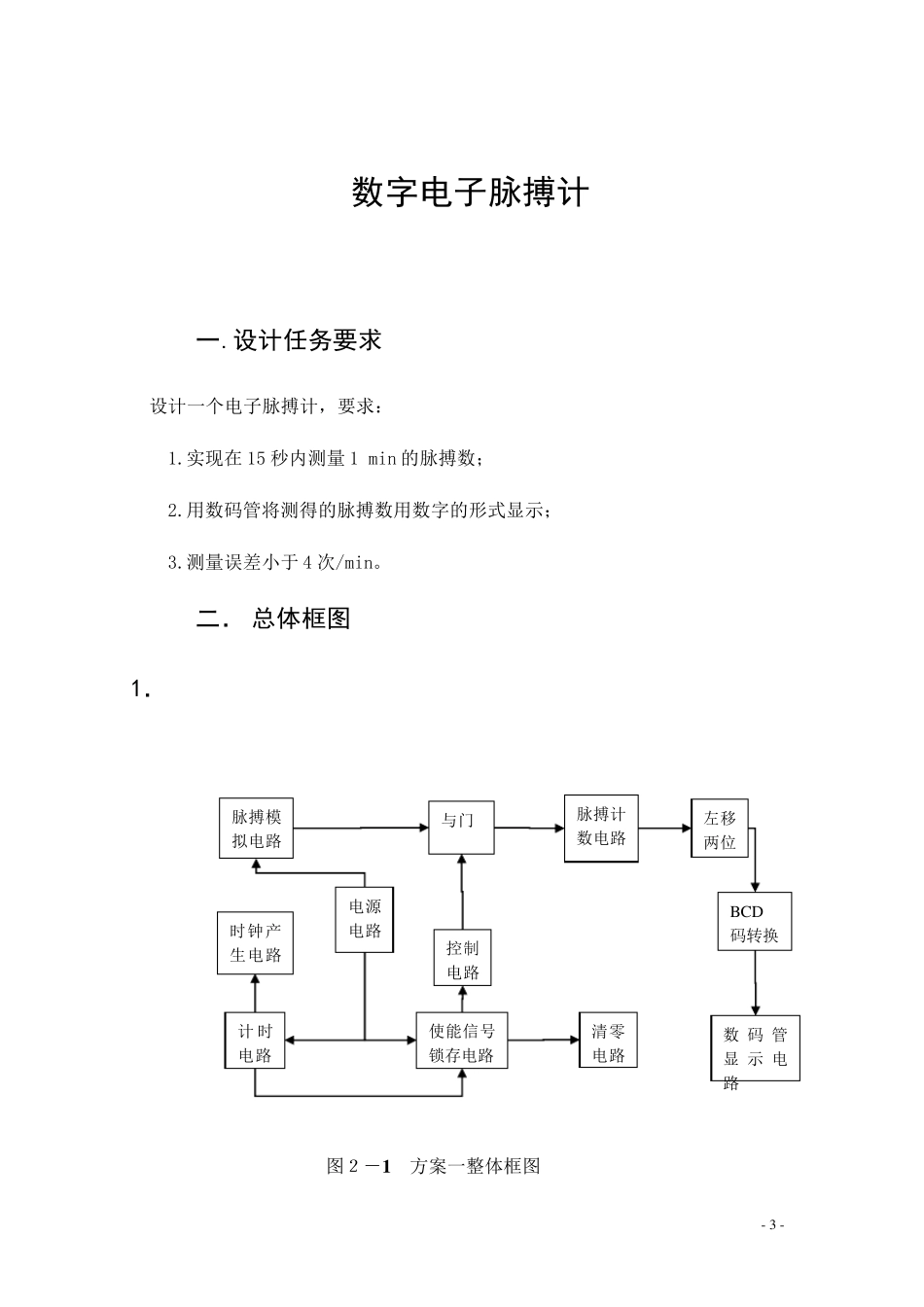

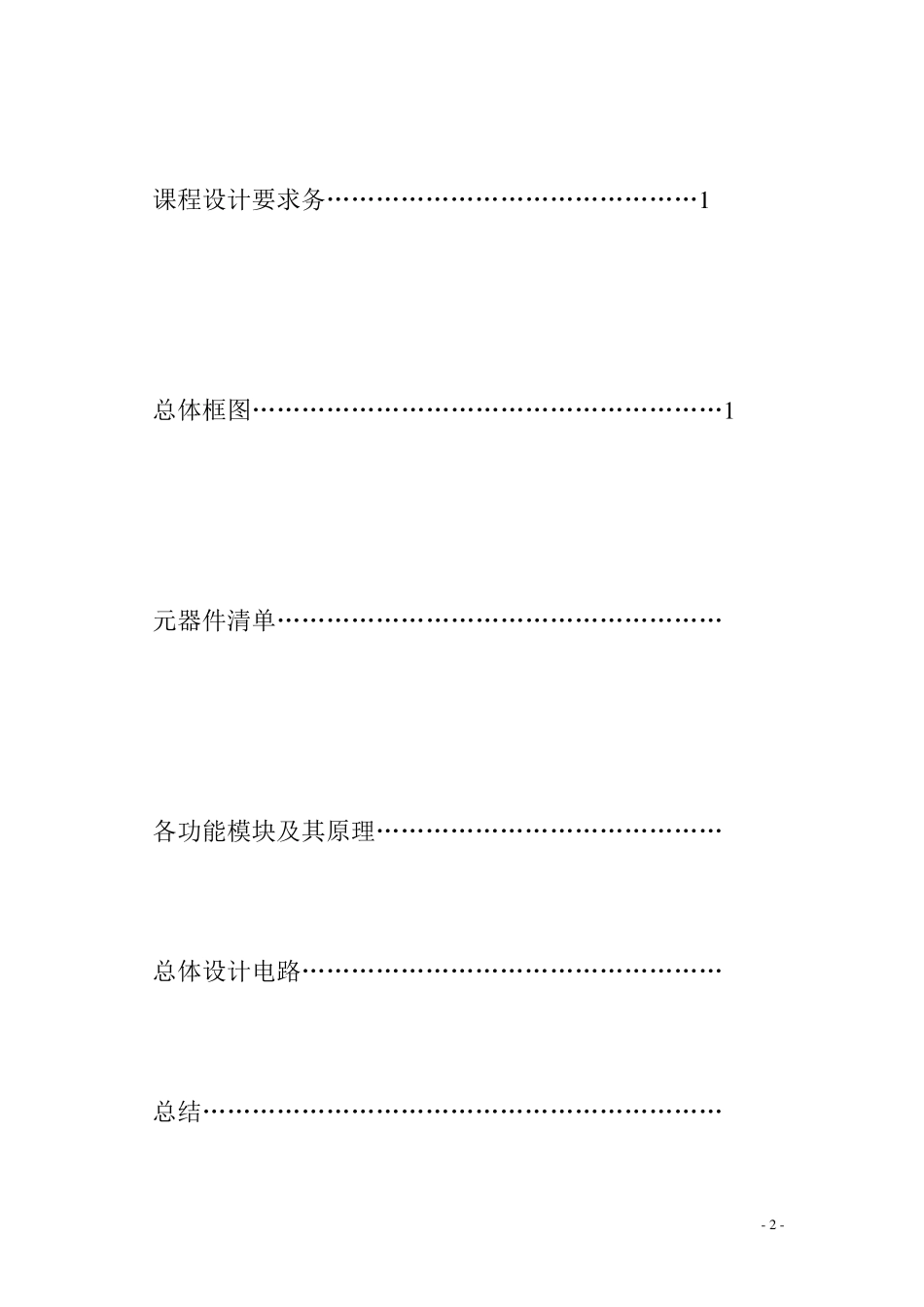

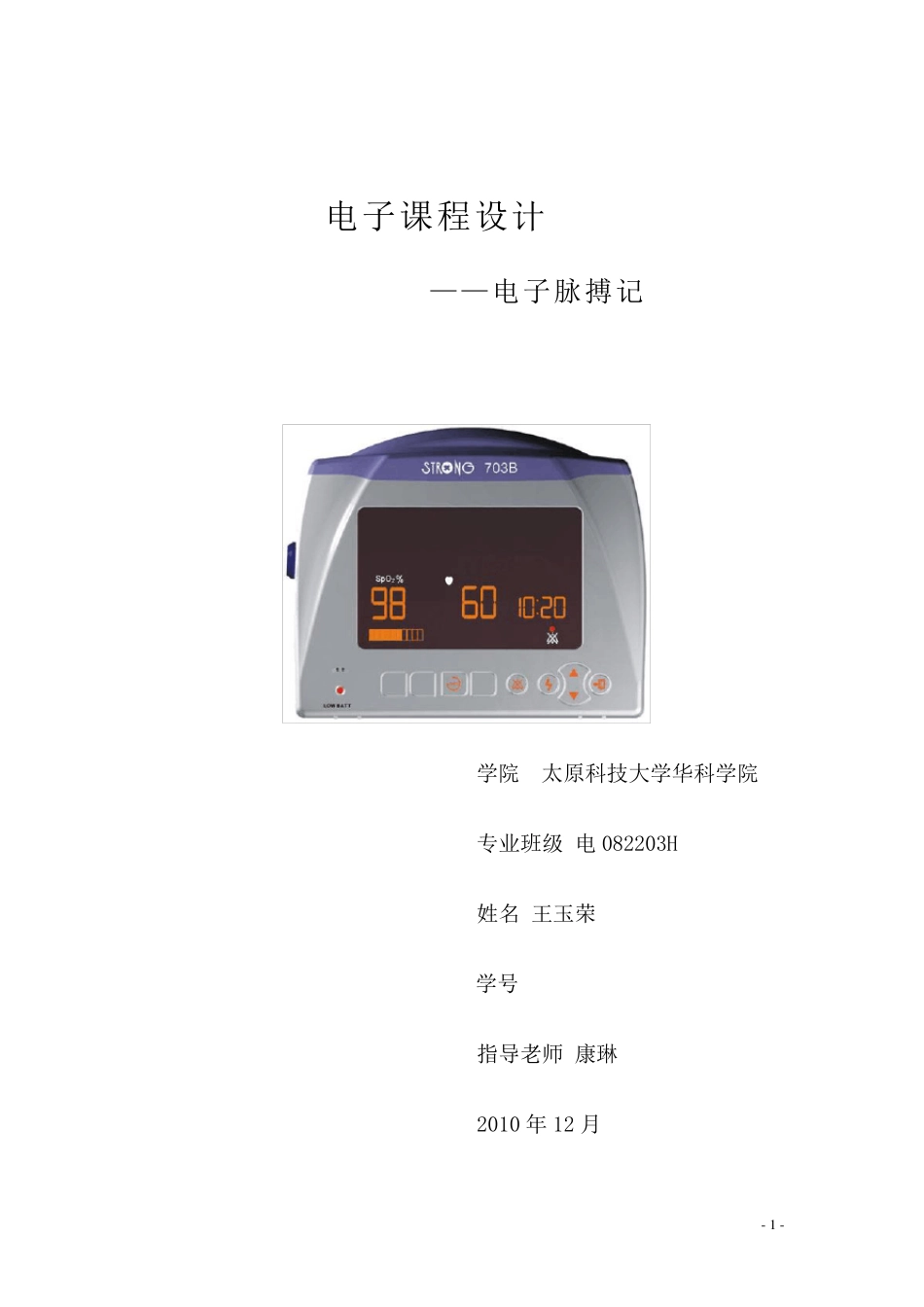

- 1 - 电子课程设计 ——电子脉搏记 学院 太原科技大学华科学院 专业班级 电082203H 姓名 王玉荣 学号 ************ 指导老师 康琳 2010 年 12 月 - 2 - 课程设计要求务………………………………………1 总体框图…………………………………………………1 元器件清单……………………………………………… 各功能模块及其原理…………………………………… 总体设计电路…………………………………………… 总结……………………………………………………… - 3 - 数字电子脉搏计 一.设计任务要求 设计一个电子脉搏计，要求： 1.实现在15 秒内测量1 min 的脉搏数； 2.用数码管将测得的脉搏数用数字的形式显示； 3.测量误差小于4 次/min。 二． 总体框图 1． 图２－1 方案一整体框图 时钟产生电路 计时电路 控制电路 脉搏计数电路 与门 电源电路 使能信号锁存电路 脉搏模拟电路 数码管显示电路 清零电路 左移两位 BCD码转换 - 4 - 方案一：人体的正常脉搏为每分钟50-100 次/秒。为了简化电路以及节省元件，我取计数器的计数范围为0-99。让信号发生器模拟人体脉搏的产生。以每个上升沿代表一次脉搏。让计数器记录上升沿的个数，然后左移两位，表示所记数字乘以四。这样我们就可以 15 秒钟测量一分钟的个数。但是这种方案由六位二进制码转换 BCD 码电路复杂，故障率高，延时较长，且计数不能连续，所以舍弃这种方案。 图２－２ 方案二整体框图 方案二：在计数器与脉搏产生器之间串联一个四倍频电路。这样我们在 15 秒内采集的脉冲个数就可以等效为一分钟的个数，另外再加一个计时控制电路，当计时为15 秒时，让计数器停止计数，此时读出的数据就是一分钟的脉搏数。如需重新记数，只要清零即可。此种方法能够连续计数，且计数电路结构简单。故选用第二种方案。 2 ．框图介绍： 以下几个模块是构成电子脉搏计的主要功能模块，为使人们更了解该 方案的原 理 ，现 将 各 个模块介绍如下。 时钟产生电路 计 时电路 控制电路 脉搏四倍频电路 脉搏计数电路 与门 电源电路 使能信号锁 存 电路 脉搏模拟电路 数 码 管显示 电路 清零电路 - 5 - 1.脉 搏 模 拟 电 路 主 要 是 产 生 一 定 频 率 的 脉 冲 信 号 ， 来 模 拟 人 体 的 脉 搏 经 过 传 感器 和 波 形 整 形 后 的 输 出 信 号 。 该 信 ...
