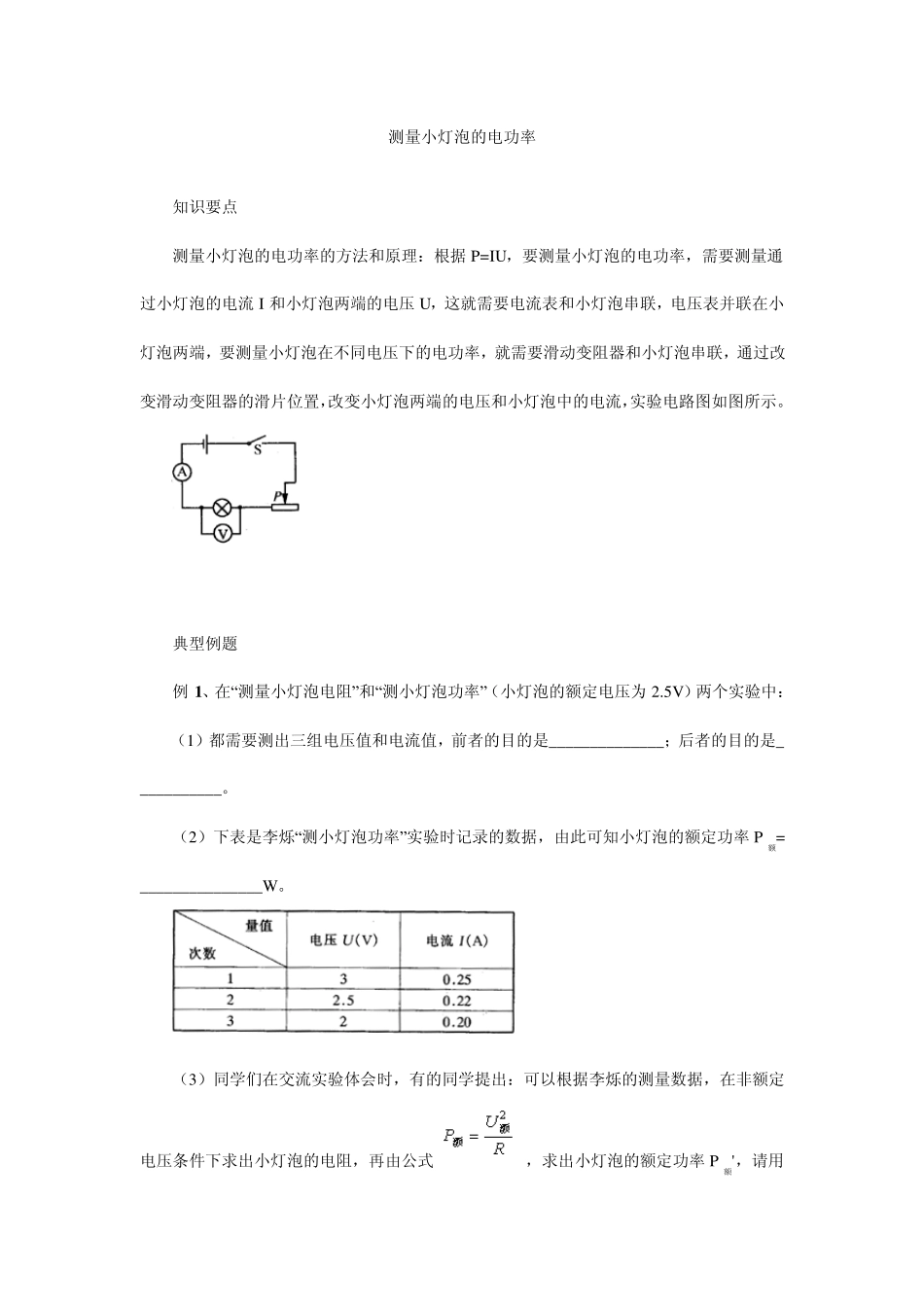

测量小灯泡的电功率 知识要点 测量小灯泡的电功率的方法和原理:根据P=IU,要测量小灯泡的电功率,需要测量通过小灯泡的电流I 和小灯泡两端的电压U,这就需要电流表和小灯泡串联,电压表并联在小灯泡两端,要测量小灯泡在不同电压下的电功率,就需要滑动变阻器和小灯泡串联,通过改变滑动变阻器的滑片位置,改变小灯泡两端的电压和小灯泡中的电流,实验电路图如图所示。 典型例题 例1、在“测量小灯泡电阻”和“测小灯泡功率”(小灯泡的额定电压为 2.5V)两个实验中: (1)都需要测出三组电压值和电流值,前者的目的是______________;后者的目的是___________。 (2)下表是李烁“测小灯泡功率”实验时记录的数据,由此可知小灯泡的额定功率P额=_______________W。 (3)同学们在交流实验体会时,有的同学提出:可以根据李烁的测量数据,在非额定电压条件下求出小灯泡的电阻,再由公式 ,求出小灯泡的额定功率P额',请用这种方法根据表格中的数据算出P额'(要求有必要的计算过程),将P额和P额'进行比较,并分析说明产生这种差异的根本原因。 解: (1)用电压表和电流表测小灯泡的电阻和电功率,测量电路和方法完全相同,前者利用 计算灯泡的电阻,后者利用P=IU 计算灯泡的功率,测量过程中都要测出三组电压值和电流值,前者的目的是进行多次测量,求电阻的平均值,减小测量的误差;后者的目的是测小灯泡在额定电压下的额定功率和不在额定电压下的实际功率,并加以比较,寻求小灯泡的发光亮度和实际功率及实际电压的关系。 (2)小灯泡的额定电压为2.5V,由实验数据知道,灯泡两端电压等于额定电压时,通过灯泡的电流为0.22A,小灯泡的额定功率P额=IU额=0.22A×2.5V=0.55W。 (3)根据实验测得的数据,U1=3V 时,I1=0.25A,此时灯泡的电阻 ,小灯泡的额定功率 ,P额'<P额,原因是灯丝的电阻受温度的影响,电压高时,灯丝温度高,测得的电阻偏大,由 可知计算出的P额'值偏小,若选择U3=2V、I3=0.20A 计算电阻R3,由 计算出的P额'值将偏大。 注意:本题考查分析处理实验数据、归纳总结得出实验结论的能力。通过解题,加深对用电压表、电流表测灯泡电阻和电功率实验的相同之处和不同之处的理解和掌握,同时探究发现灯泡灯丝的电阻是随温度升高(或实际电功率的增大)而增大的,通常我们解题认为灯丝电阻恒定不变,只是为了简化解决主要问题而采取的一种近似。 例 2、下图是测定额定电压为2.5V 小灯泡额定功率的实物连...
