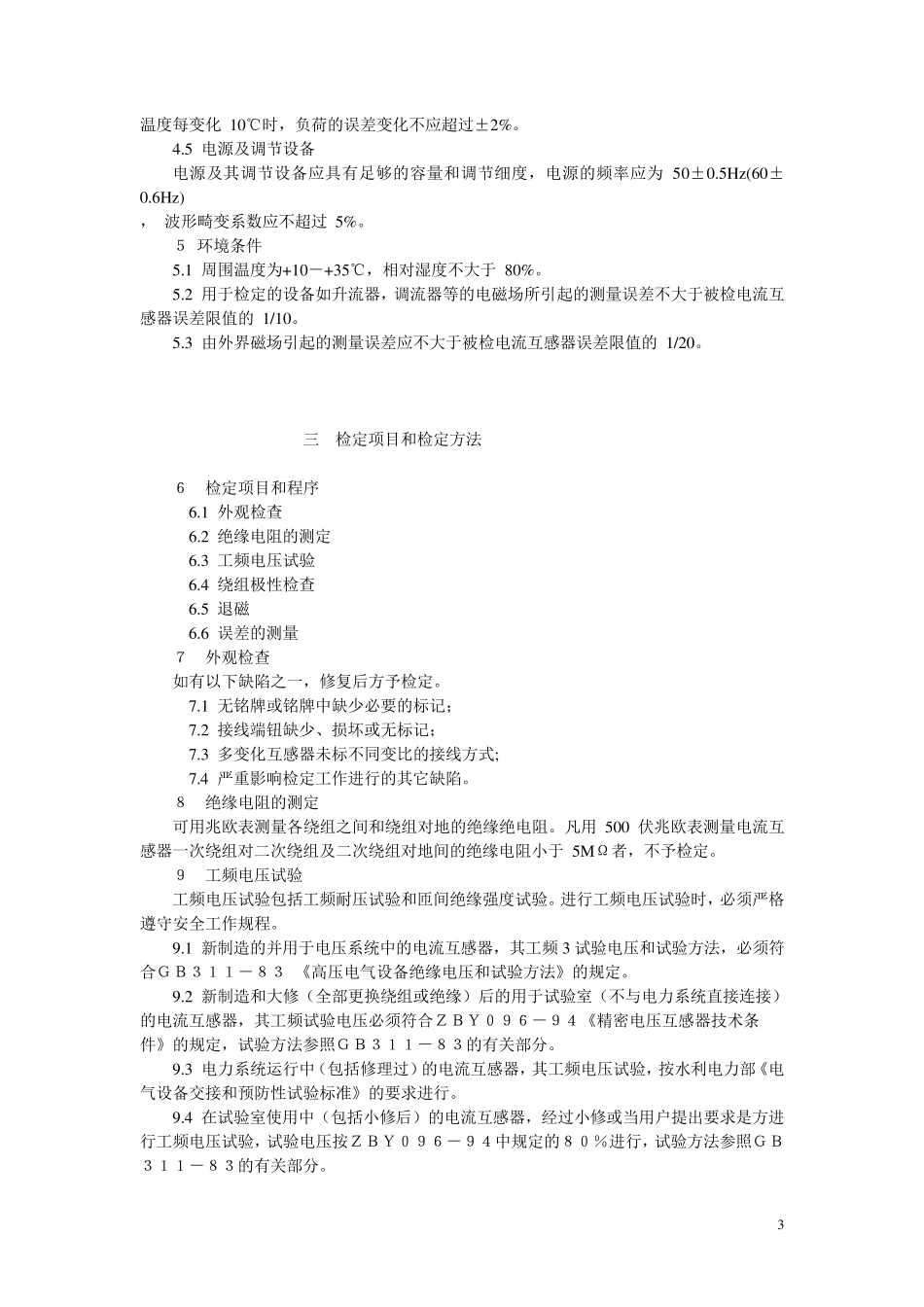

1 测量用电流互感器检定规程 本检定规程适用于额定频率为 50(60)Hz 的新制造、 使用中和修理后的0.001-1 级的测量用电流互感器（以下简称为电压互感器）的检定。 一 技术要求 １ 误差限值 在额定频率、额定功率因数及二次负荷为额定二次负荷的２５％－１００％之间的任一数值内，0.001－1 级的测量用电流互感器的误差不得超过表１的误差限值。 对于满足特殊使用要求的 0.2S 级和 0.5S 级电流互感器（额定二次电流仅限于５Ａ，需测量１％～１２０％额定电流下的误差），在二次负荷为额定负荷的２５％～１００％之间的任一值时，在额定频率下的误差应不超过表１－１所列限值。 对额定二次电流为５Ａ，额定负荷为５ＶＡ的互感器，其下限负荷为２.５ＶＡ。 表１ 注：1. 对额定二次电流为５Ａ，额定负荷为10ＶＡ或 5VA 的互感器，根据用户实际使用情况，其下限负荷允许为３.７５ＶＡ。 1. b7， 允许按铭牌规定的技术条件进行检定，其检定结果应在证书的说明栏中具体注明检定情况。 电流互感器的实际误差曲线，必须超过下表所列误差限值连线所形成的折线范围。 ２ 被检电流互感器，必须符合本规程和相应的技术标准所规定的全部技术要求。 ３ 在检定中，当电流互感器的一次绕组中通有电流时严禁断开二次回路。 2 表2 二 检定设备和条件 ４ 主要设备 4.1 标准电流互感器或其它电流比例标准器（以下简称标准器）。 标准器的准确度级别及技术性能，应满足如下的要求： 4.1.1 标准器应比被检定电压互感器高两个准确度级别:其实误差应不超过被检电流互感器误差限值的1/5. 当标准器不具备上述条件时，可以选用比被检电流互感器高一个级别的标准器作为标准，此时，计算被检电流互感器的误差应按 17.2 款中的公式进行标准器的误差修正。 4.1.1 b5。 表3 4.1.3 在检定周期内，标准器的误差变化不得大于差限值的 1/3。 4.1.4 标准器必须具有法定机构的检定证书。使用时的二次负荷实际值与证书上所标负荷之差应不超过±10%。 4.2 误差测量装置 由误差测量装置所引起的测量误差，应不大于被检定电流互感器误差限值的 1/10。其中，装置灵敏度引起的测量误差不大于 1/20，最小分度值引起的测量误差不大于 1/15。差压测量回路的附加二次负荷引起的测量误差不大于1/20 4.3 监测用电流表 为了确定标准二次回路的工作电流，外接监视用电流表的准确度级别应为 1.5 级以上，在同一量程的所有示值范围内，电流...
